大尺寸钢架结构熔融沉积成型设备

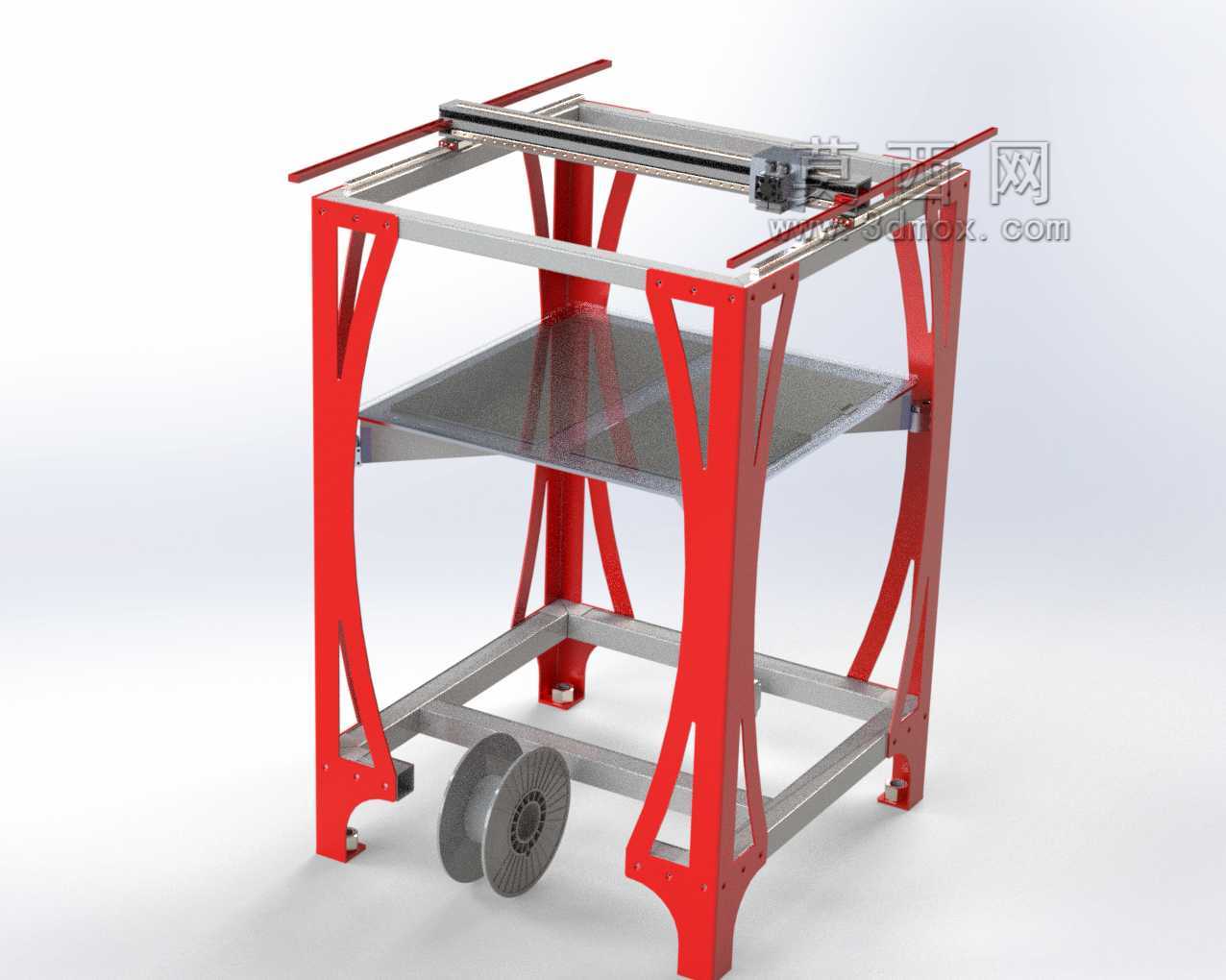

　　这款大尺寸增材制造设备的框架设计，核心围绕工业级大尺寸制件的打印稳定性需求展开，主体承载结构选用钢材作为主材质，从根源上规避了小尺寸桌面设备常用铝型材框架在大跨度工况下易出现的结构形变问题，能够在长时间连续打印作业中保持运动机构的定位精度，避免因框架共振、蠕变导致的制件层纹偏移、尺寸超差等常见问题。设备的打印幅面达到500mm×500mm，垂直成型高度约750mm，能够覆盖绝大多数工业手板、定制化工装夹具、中小尺寸功能件的成型需求，相比常规桌面级200-300mm幅面的设备，可直接完成大尺寸一体制件的打印，无需拆分粘接，大幅降低后处理工作量，同时避免拼接带来的结构强度损失。

　　从结构布局来看，设备采用了对称式立柱支撑设计，四根主立柱做了异形镂空的力学优化造型，并非单纯的外观装饰，而是通过拓扑优化思路，在不额外增加整体重量的前提下，提升立柱的抗扭、抗弯截面模量，抵消X轴横梁在长行程运动时产生的侧向弯矩。X轴运动横梁采用双线性导轨布置，配合同步带传动结构，保证打印头在500mm全行程移动时的直线度，避免长横梁下挠导致的打印平面度误差。设备中部设置了一层置物搁板，可用于放置打印耗材、常用调试工具，也可作为电控组件的安装承载位，优化设备内部的空间利用率，底部框架预留了脚轮安装位与调平地脚的安装接口，既可以通过脚轮实现车间内的短距离转场移动，也可以通过调平地脚将设备牢牢固定在作业地面，抵消高速运动时的整机晃动。

　　在实际应用场景中，这类大尺寸钢架3D打印设备可适配车间工装夹具快速制作、产品研发阶段大尺寸手板验证、定制化文创产品生产、教学实训场景的大尺寸成型演示等需求，相比工业级金属3D打印设备，其成本更低、操作门槛更低，能够使用常规的PLA、ABS、PETG等通用打印耗材，满足绝大多数非金属制件的快速成型需求。设计过程中，框架的连接节点全部采用刚性螺栓连接，未采用焊接式整体框架，既降低了加工制造的难度，也方便后期的拆装运输，所有运动部件的安装基准面都做了铣平处理，保证装配时的形位公差符合运动要求。设备底部预留了耗材架的安装位置，可适配大重量耗材卷的放置，避免耗材卷放置在设备顶部带来的整机重心升高问题，提升设备运行的稳定性。

　　从安装边界来看，设备整体占地尺寸略大于打印幅面，预留了两侧运动部件的伸出空间与操作维护空间，安装时无需额外做地基处理，普通硬化车间地面、实验室地面即可满足承载要求，整机高度适配常规车间的操作高度，操作人员站立即可完成打印平台调平、耗材更换、制件取放等常规操作，无需额外配置登高辅助设施。框架的开放式设计也便于后期的功能拓展，比如后期可加装恒温罩、空气过滤组件、自动换料机构等附加模块，无需对主框架做大规模改动，预留的安装孔位可直接适配各类拓展配件的固定需求。在运动路径的设计上，框架的结构刚度能够支持更高的打印运动速度，相比小尺寸桌面设备，在高速打印时不会出现明显的振纹，能够在保证制件精度的前提下提升打印效率，缩短大尺寸制件的生产周期。
