龙门式木工切割与等离子切割两用一体机

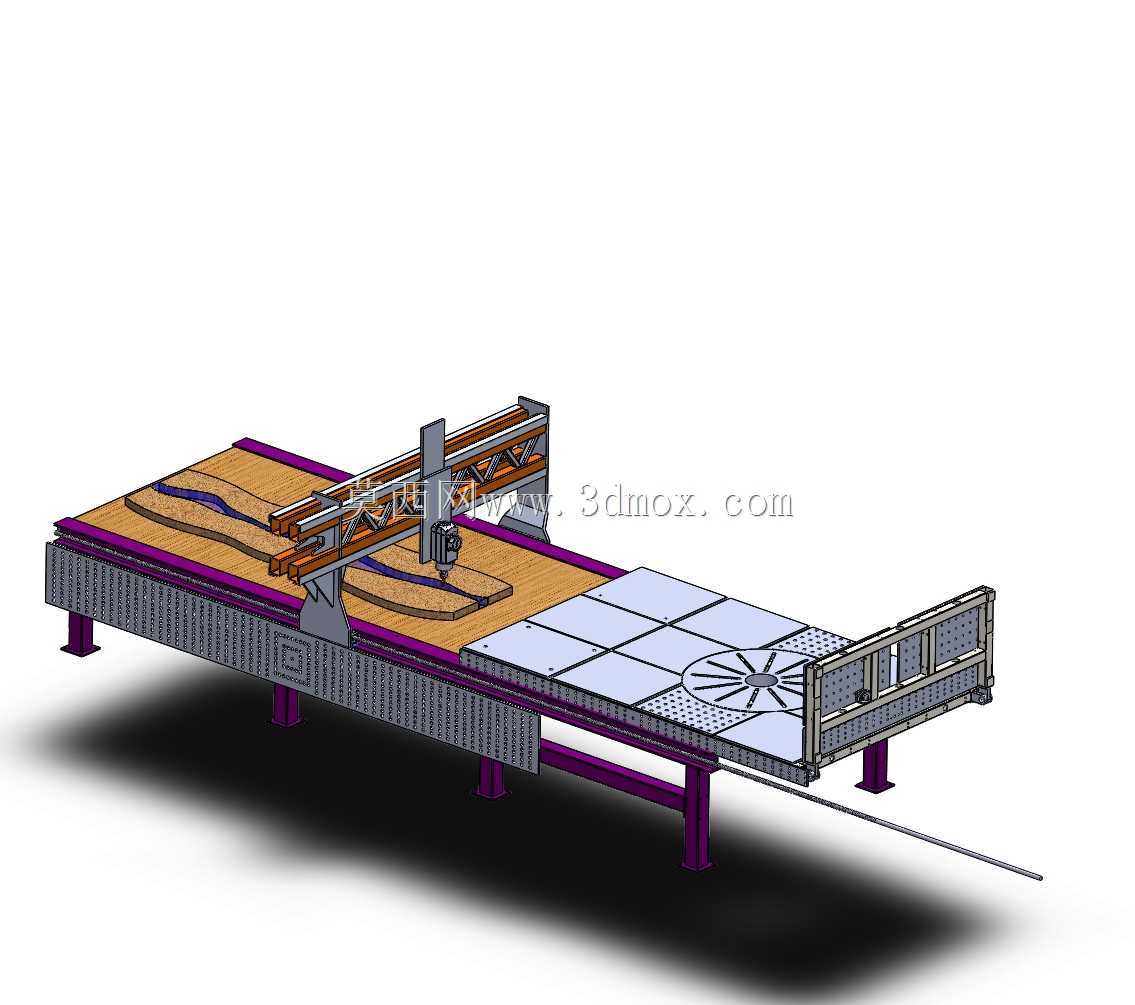

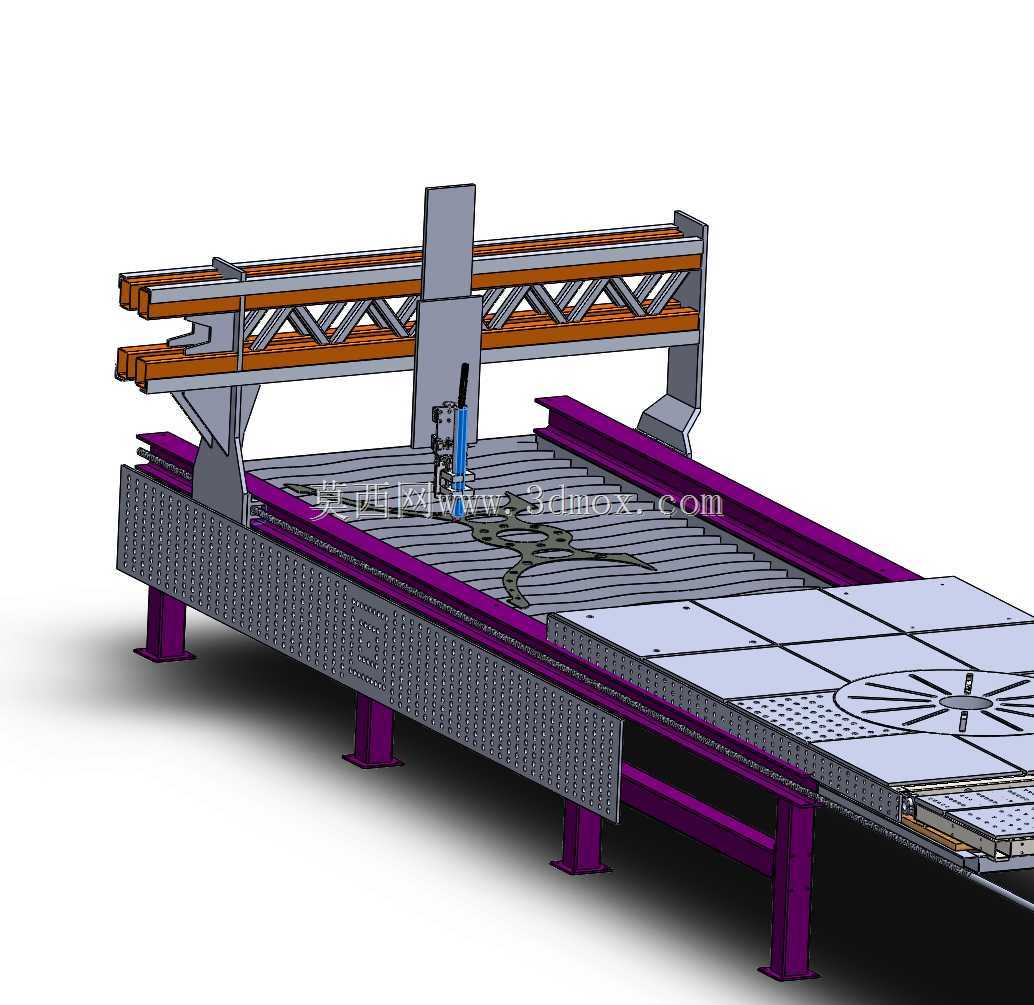

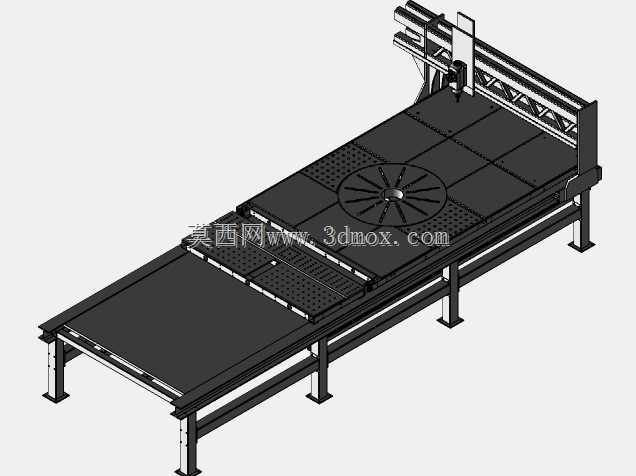

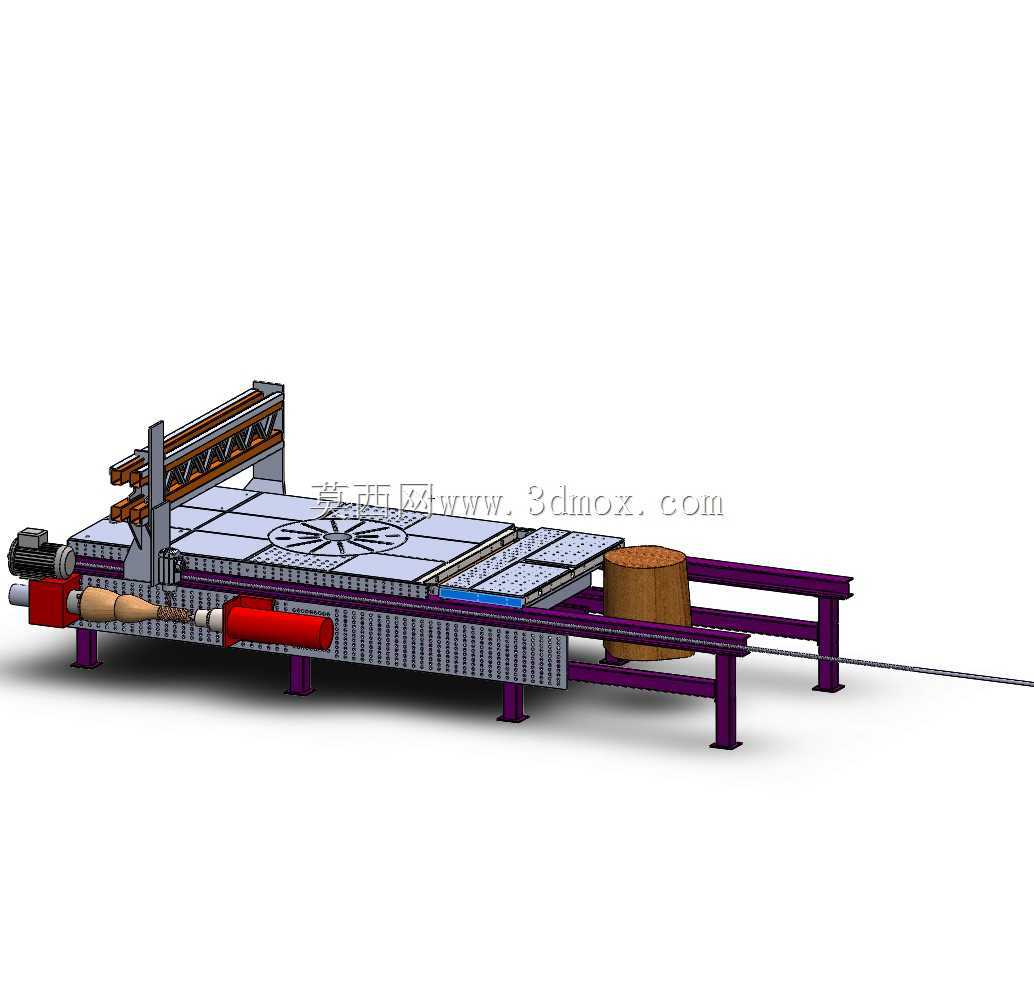

　　无需额外搭建辅助支撑。闲置状态下这块平整台板还可以充当临时焊接接台，车间内小型构件的组对、点焊作业都可以在台面上完成，不用单独预留焊接工位的场地，大幅提升了车间单位面积的产能利用率。从整体布局来看，设备采用双侧立柱支撑的龙门横梁结构，横梁主体采用桁架式镂空设计，在保证横梁整体抗弯刚度的前提下尽可能降低运动部件的自重，龙门沿床身两侧的纵向导轨做进给运动，切割头溜板沿横梁横向导轨移动，两个方向的进给配合完成平面内任意轮廓的裁切路径。床身下部采用型钢焊接的支腿框架，支腿底部预留水平调节脚垫的安装空间，设备就位时可以通过脚垫调平整体床身，抵消车间地面的平整度误差，不需要提前做专门的设备基础，普通硬化车间地面即可满足安装要求。这套设备的结构方案围绕中小批量钣金与板材加工车间的场地痛点展开，常规车间如果同时配置独立木工数控切割机与等离子切割机，不仅要占用两块独立的设备安放区域，板材在两台设备之间反复转运、二次装夹找正也会耗费大量辅助工时，尤其面对厚度跨度大、材质混杂的加工订单，频繁切换设备很容易打乱车间排产节奏。这套两用一体机把两种加工功能整合在同一套龙门机架上，加工工位的台板设计为可横向滑移的结构，当需要执行等离子切割作业时，台板向右移动让出网格切割工位，耐高温的格栅承托结构可以承接等离子切割产生的熔渣与高温切屑，避免木质工作台面被高温灼伤；当切换至木工切割工序时，台板滑移复位形成平整的大尺寸木工承托面，整张木工板材可以直接铺放固定，

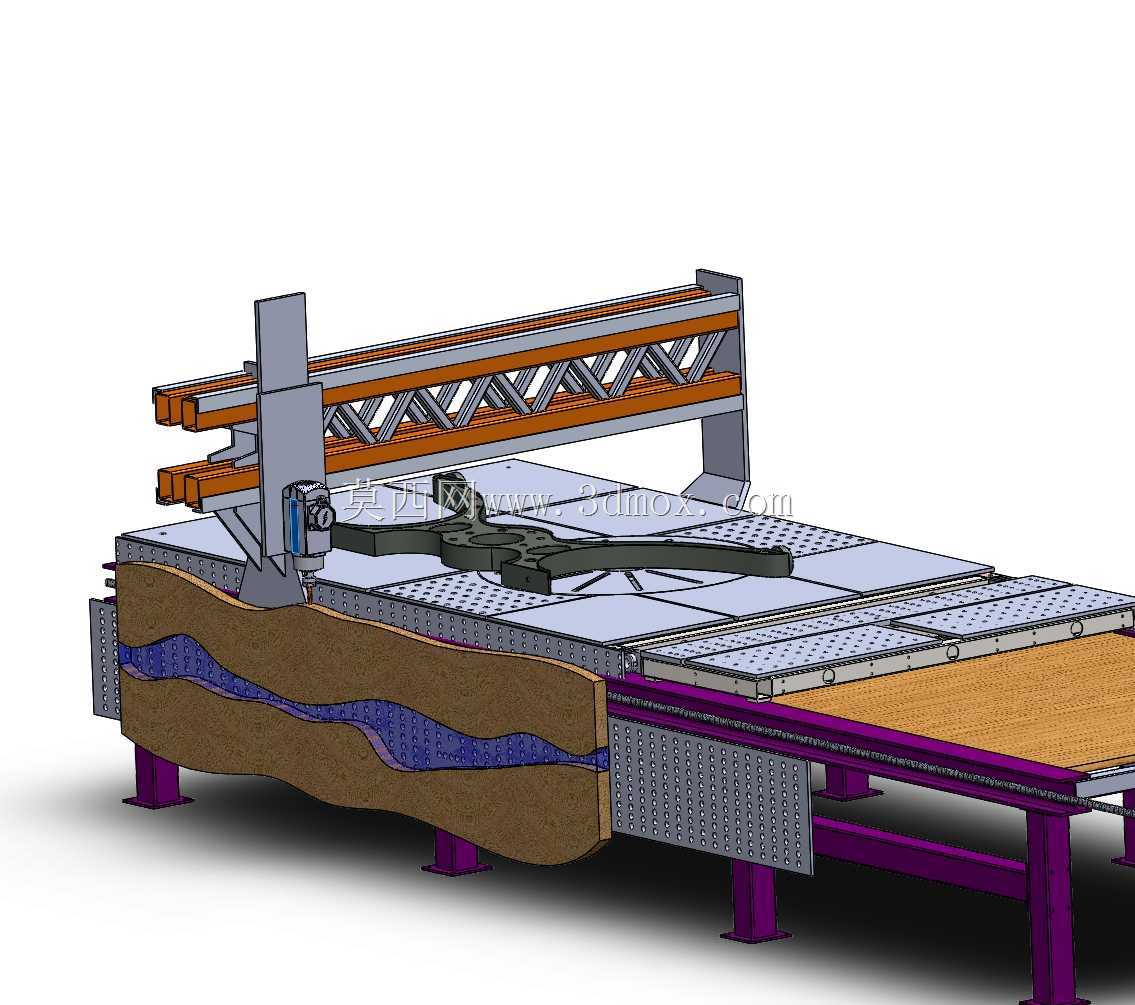

　　床身侧部设置可滑移的板材进料托台，托台表面铺设有防滑耐磨的柔性垫层，长尺寸板材上下料时可以托住板材外伸段，避免板材因自重下垂导致装夹定位偏差。结构设计阶段首先要校核的是龙门横梁的动态刚度，两种切割工艺对横梁的负载特性要求存在差异：木工切割时主轴切削负载更大，进给过程中横梁承受的切削反作用力方向随走刀路径变化，桁架的斜撑排布方向经过受力优化，把横梁中部的最大挠度控制在加工精度允许范围内；等离子切割时切割头自重更轻，但高速走刀对横梁的动态响应速度要求更高，轻量化的桁架结构可以降低进给驱动的负载惯量，减少高速启停过程中的横梁振动，保证切口边缘的平直度。床身的侧封板采用冲孔钣金结构，既可以遮挡内部的走线与拖链，避免加工产生的木屑、

　　金属碎屑飞溅到传动部件内部，冲孔结构也不会完全封闭床身内部空间，兼顾了防护性与散热性。设备的安装边界需要在车间布局阶段提前预留：设备纵向长度覆盖床身主体加上进料托台的外伸尺寸，横向宽度除了主机身宽度，还要给台板向右滑移的行程留出足够的安全距离，台板完全移出后对应的区域不能堆放工装、物料，避免台板移动时发生干涉；设备顶部要预留横梁运动的上部安全空间，龙门移动到纵向行程两端时，立柱外侧也要留出维护操作的间隙，方便后期对导轨、齿条做润滑保养与精度校准。实际应用场景里，这类设备很适合非标定制加工门店、小型金属构件加工厂与木工家具作坊共用的综合加工车间，处理木质板材的异形开料、薄钢板的图案切割、亚克力等非金属板材裁切都能适配，

　　切换工序时只需要移动工作台板、更换对应加工头，不需要重新校准主机的坐标系基准，两种工序共用同一套机架与进给系统，相比采购两台独立设备，不仅降低了设备投入成本，也减少了设备维护的备件种类与保养工作量。承托台面的表层材料根据加工工况做了区分，木工工位的台面采用耐磨高密度板材，表面平整度高，板材铺放后不会出现局部凸起，切割时板材不会因台面不平产生颤动；等离子工位的格栅采用耐高温金属条拼接，格栅间隙可以让切割熔渣直接下落，不会在台面堆积形成凸起影响后续板材铺放，格栅磨损后也可以单独拆换，不需要更换整个工作台组件。龙门的拖链沿横梁侧部布置，气管、电缆、冷却管路都收纳在拖链内部，走刀过程中管路不会与加工区域的碎屑接触，也不会出现管路拉扯弯折的情况。整机的支撑腿采用紫色涂装的型钢焊接结构，焊接后做时效处理消除内应力，避免长期使用过程中床身变形影响加工精度，床身与支腿之间采用螺栓连接，运输过程中可以拆分部件，进入车间后再组装就位，对车间门的宽度限制更小，不需要在厂房建设阶段预留超大的设备进场通道。
