利勃海尔LTM起重机驾驶室1比50比例打印件

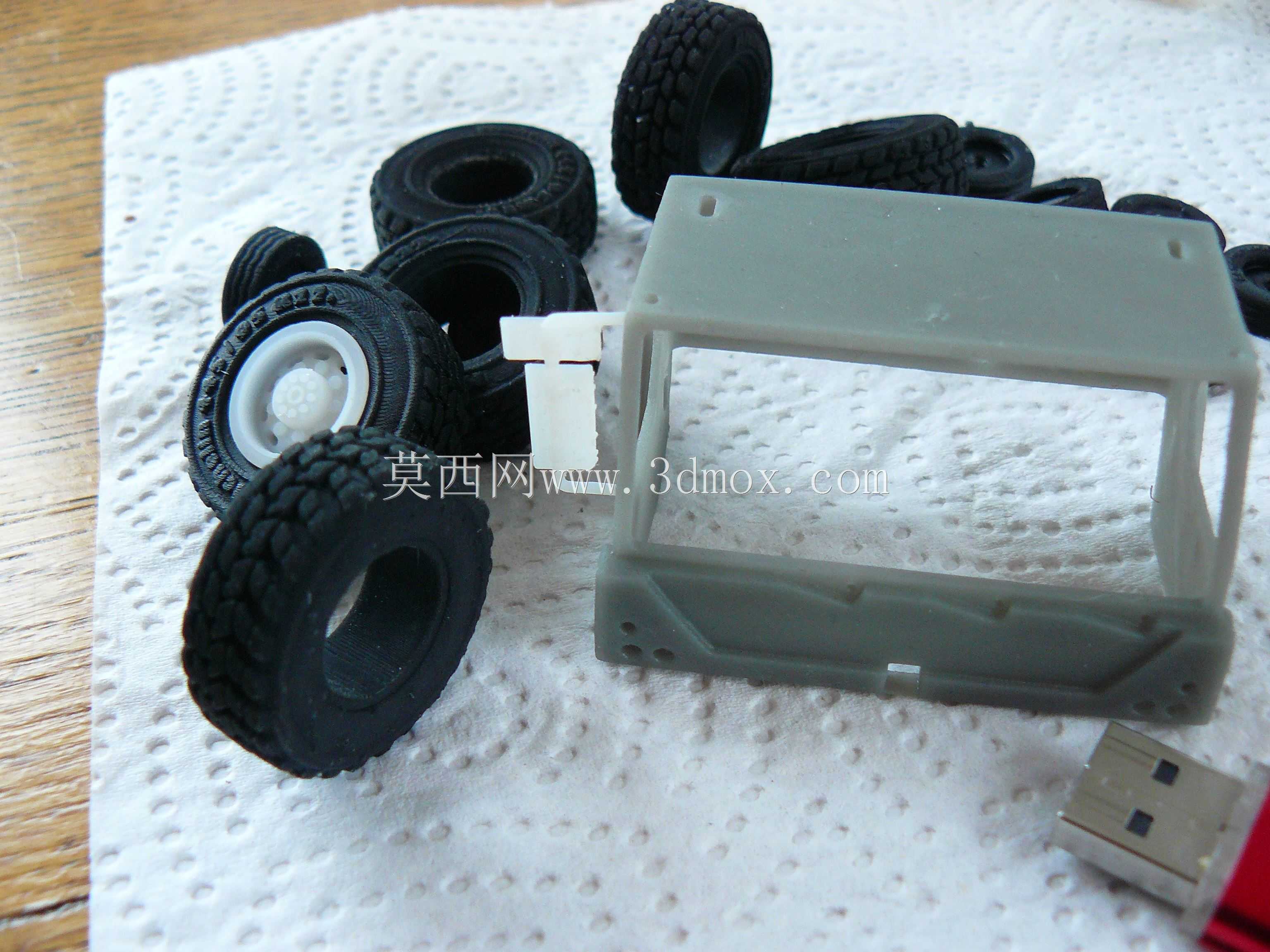

　　这套结构围绕大吨位移动式起重机的上车驾驶室展开，按1:50比例还原利勃海尔LTM系列起重机的前部操作舱，并配套多组行走轮胎，适合用于工程机械仿真展示、沙盘场景搭建、教学演示以及小比例车辆模型的装配验证。实物打印件中，驾驶室主体采用灰绿色光敏树脂成型，轮胎为独立黑色柔性件，轮辋与轮毂细节单独表现，各部件之间保留了模型装配所需的分件边界，能够直观呈现移动式起重机上车部分与底盘行走部分的组成关系。

　　从实际设备用途看，LTM类汽车起重机主要承担风电吊装、桥梁构件转运、石化设备就位、厂房钢结构安装以及城市应急抢险等任务。驾驶室作为上车操作区域，承载驾驶员视野、操纵台布置、仪表显示、座椅安装和上部回转机构衔接等功能。真实车辆在作业时需要兼顾行驶状态与吊装状态，驾驶室外形不仅要满足风阻、通过性和外观识别，还要为操作者提供前向、侧向和上方观察视野。模型在缩比后保留了驾驶室的长方体舱体轮廓、前窗大开孔、侧部安装位以及底部连接边，使结构特征能够对应实车的上车布置逻辑。

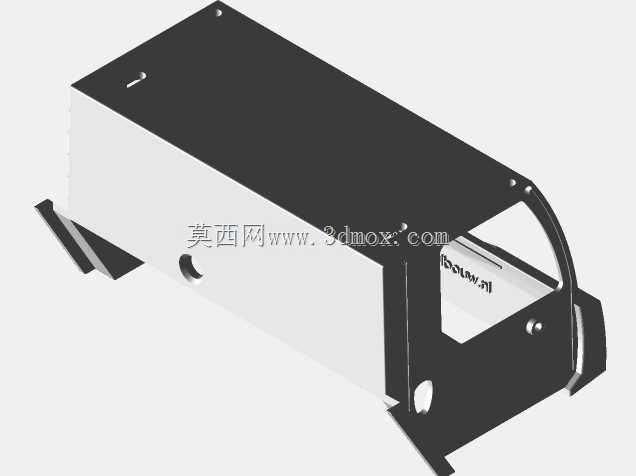

　　建模思路上，驾驶室壳体没有采用整块封闭实体，而是按照打印与展示需求拆分为框架式舱体。前侧大面积空缺对应挡风玻璃区域，后续可通过透明薄片或透明树脂件补装；壳体四周保留均匀壁厚，边缘设置凸缘和小孔，便于与底盘、前脸、内饰或玻璃件进行定位。底部轮廓带有阶梯状加强边，既还原实车驾驶室下部与转台连接的过渡形态，也能提高薄壳打印后的抗弯能力。侧壁上的细小孔位可作为后视镜、扶手、踏板或装饰件的安装基准，避免后期粘接时仅凭肉眼对位。

　　轮胎部分按照起重机多桥行走底盘的特点进行了独立制作。胎面采用块状越野花纹，花纹沟纹较深，能够表现重型车辆在非铺装场地行驶时的抓地特征。轮胎中心预留轮毂安装孔，白色轮辋件体现了小型模型中的视觉层次；多个轮胎散件说明该模型可根据不同桥数选择装配数量，也方便后期替换成不同轮毂样式。对于1:50小比例车辆而言，轮胎属于外观识别度很高的部件，胎肩圆角、胎侧厚度和中心孔同轴度都会直接影响成品观感。

　　安装边界方面，驾驶室壳体在缩比后属于薄壁框体，侧向窗洞和前窗开口削弱了整体截面，因此在切片时需要关注摆放角度。若竖直打印，窗框边缘容易出现层纹和细小支撑痕；若以较大平面贴平台，则可提高壳体稳定性，但内腔支撑清理空间有限。工程处理时可将窗框边缘轻微加厚，在不影响外观的位置增加局部加强筋，使打印件在后固化和搬运过程中不易变形。轮胎若使用柔性材料打印，需控制孔径与轮轴的配合量；若使用刚性材料，则可通过表面涂黑或磨砂处理模拟橡胶质感。

　　在场景应用中，该驾驶室可与伸缩臂、转台、支腿、多轴底盘和配重箱共同组成完整起重机模型。驾驶室与转台连接时，应先确定前部朝向和离地高度，再核对轮胎外径与底盘车架高度，避免出现舱体过低、轮胎干涉或上车回转空间不足的问题。对于沙盘演示项目，还可在驾驶室内增加简化座椅和操纵台，外部补充后视镜、雨刷、车灯和踏板，使远观轮廓与近看细节都能保持重型起重机的机械特征。整体结构分件清晰、特征明确，既服务于比例模型制作，也能帮助理解移动式起重机驾驶室在整车布局中的功能位置。
