大型船用桁架式增材制造设备结构

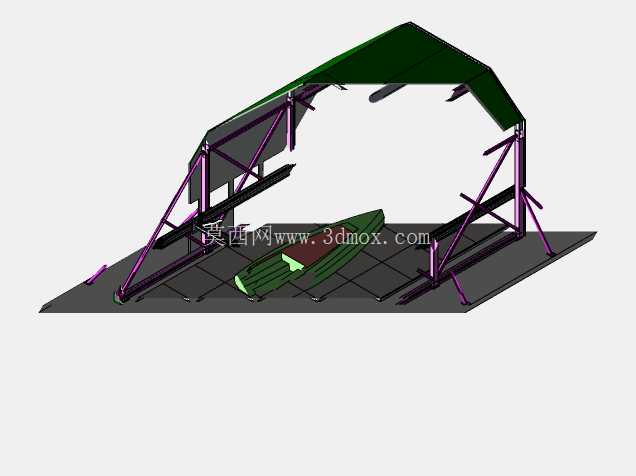

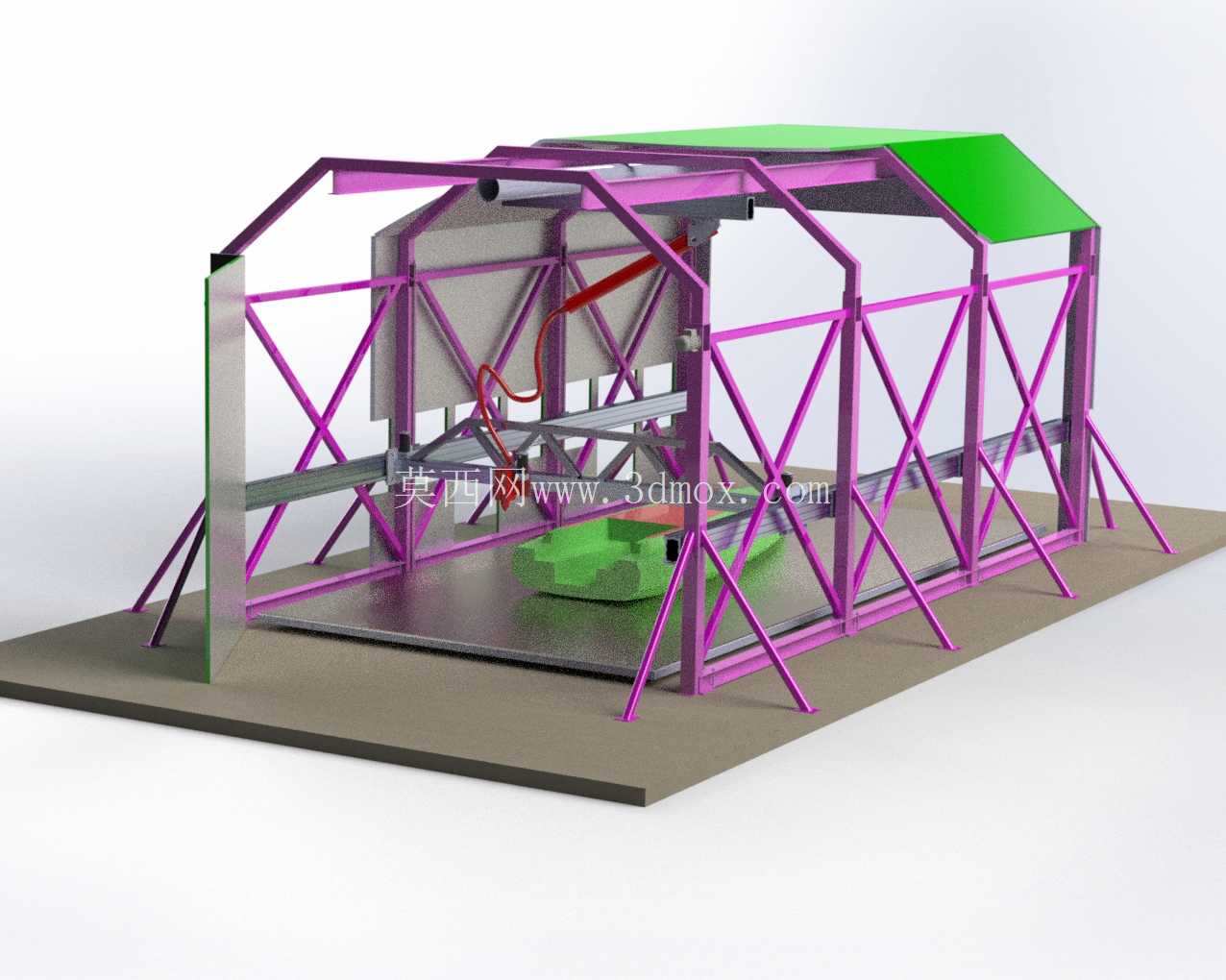

　　这款大尺寸增材制造设备的设计初衷，是面向船舶制造领域的大尺度构件一体化成型需求，解决传统船舶建造中分段拼接工序多、工装成本高、异形曲面构件加工难度大的痛点，可直接在厂区固定工位完成整段小型船体或大型船舶配套构件的打印作业，无需额外搭建超大尺寸的封闭式成型舱，适配船舶制造车间的大跨度作业空间。设备整体成型作业范围达到12米×5米的跨度，框架主体采用桁架式型材拼接结构，设计阶段优先考虑了大跨度下的结构刚性与抗形变能力，所有斜向支撑的排布均经过受力仿真校核，可抵消打印头长行程移动带来的框架振动，避免大尺寸打印过程中出现层纹偏移、成型精度超差的问题。

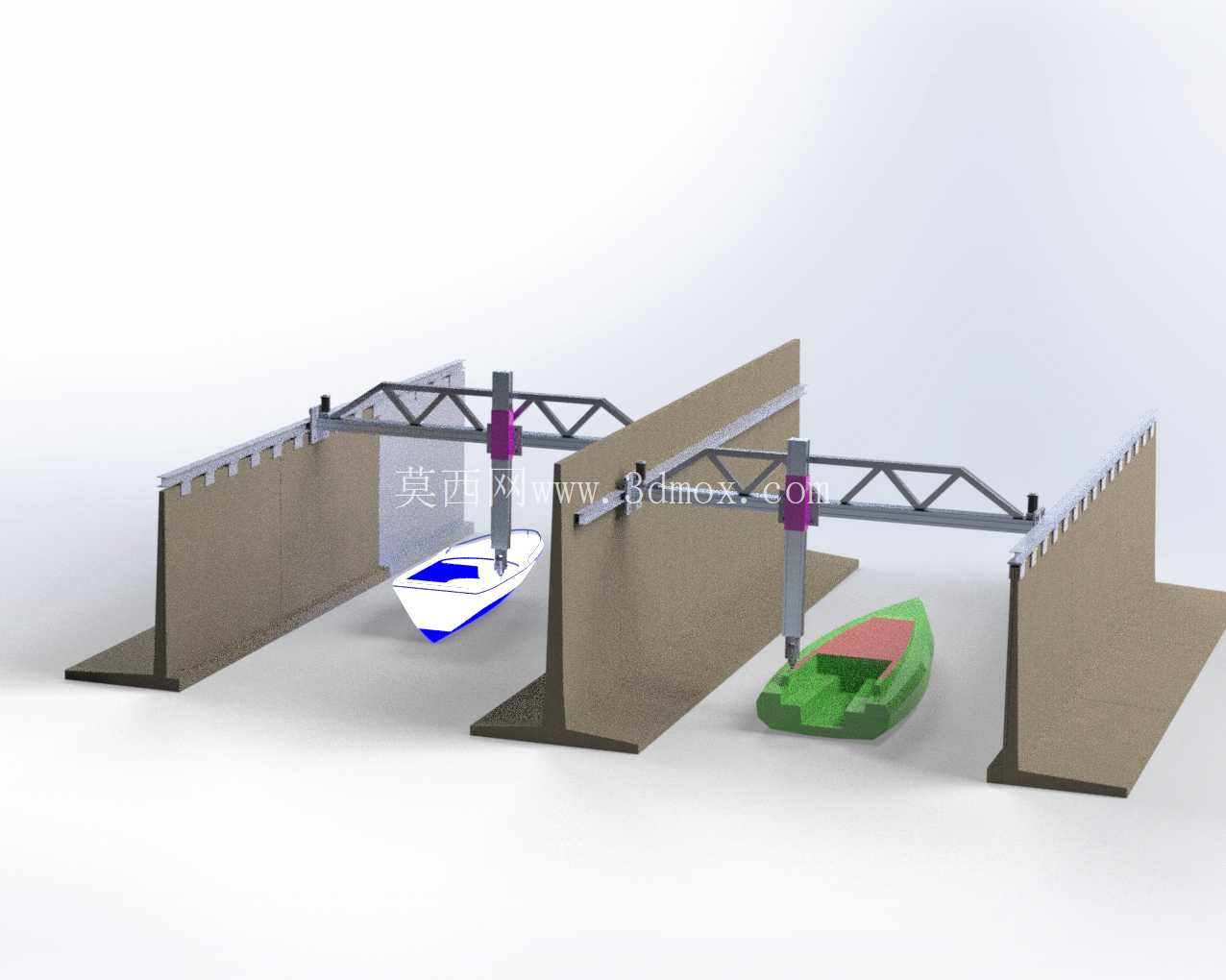

　　框架顶部预留了打印头横向移动的导轨安装位，可适配多规格的挤出式打印头，支持颗粒料、丝材等多种船舶制造常用的增材原材料，打印头的纵向移动行程覆盖整个5米宽度区间，配合底部的固定式成型平台，可一次性完成长度12米以内构件的连续打印，无需中途移位拼接。设备的成型平台采用整块加厚钢板铺设，表面做了平整度处理，平台下方预留了调平支撑点位，安装时可根据车间地面的实际平整度做微调，保证整个成型面的平面度误差控制在增材作业允许的范围内，避免首层附着不良导致的打印失败。框架侧面预留了原材料输送管线、电路走线的排布空间，所有线缆和输料管均沿型材内腔布置，既避免长行程移动过程中管线拖拽磨损，也能减少车间作业时杂物对管线的磕碰损伤。

　　不同于常规桌面级或工业级小型3D打印设备的封闭式外壳设计，这款设备仅在框架顶部设置了局部挡护结构，三面保持开放状态，一方面是适配大尺寸构件打印过程中的散热需求，避免大流量挤出时热量积聚导致的构件形变，另一方面也方便作业人员随时观察打印状态，在出现层间缺陷时可及时介入处理，同时也便于打印完成后大型构件的吊装转运，无需拆解设备框架即可通过车间航吊完成成品的移出作业。

　　设计过程中充分考虑了船舶制造车间的实际作业环境，框架所有型材的连接节点均采用标准化的紧固件拼接，无需现场焊接作业，运输时可拆解为单根型材散件运抵现场后再组装，降低大尺寸设备的运输难度与成本，连接节点的设计也预留了后期调整行程的冗余空间，若后续有更大尺寸的打印需求，可通过延长型材长度、增加支撑节点的方式扩展设备的成型范围，无需整体更换框架结构。设备的打印头移动组件采用长行程齿轮齿条传动方案，相比同步带传动可承受更大的负载，适配大流量挤出头的重量与移动惯性，传动部件均设置了防尘护罩，适配船舶车间多粉尘、多金属碎屑的作业环境，减少杂物进入传动副导致的磨损卡顿。在实际应用场景中，这款设备可直接打印船舶的玻璃钢船体分段、内部功能构件、定制化工装夹具等，相比传统的模具翻制、人工糊制工艺，可大幅缩短大尺寸异形构件的制造周期，减少模具制作的成本投入，尤其适合小批量定制化船舶、特种作业船的快速建造需求，也可用于船舶维修过程中替换件的快速现场制作，减少备件库存压力。
