复古E27接口D64mmLED灯丝灯结构设计

　　做照明结构设计快十二年，经手的民用、商照光源模型没有一百也有八十，这次做的这款D64直径的LED灯丝灯，是去年给外贸客户做复古商照产品线时出的结构方案，当时客户要对标北美市场的复古爱迪生款白炽灯，替换掉高能耗的钨丝方案，同时要保留老灯泡的琥珀暖光质感，适配餐饮、复古零售空间的氛围照明需求。

　　先讲实际应用场景，这类灯丝灯和普通球泡的使用场景差异很大，普通球泡多是藏在灯具灯罩里做功能性照明，这类复古灯丝灯大多是裸灯使用，搭配明装灯座、复古吊线、爱迪生灯串，用在精酿酒吧、美式餐厅、复古买手店、民宿公区做氛围照明，甚至很多户外婚礼的装饰灯串也会用同规格产品，所以结构设计上不仅要满足光学、散热要求，玻壳的通透度、灯丝排布的视觉效果、灯头的配合精度，都是和普通球泡完全不同的设计重点。

　　当时定外形尺寸的时候，客户一开始想做D60的规格，后来对照北美市场在售的经典ST64爱迪生玻壳的实际尺寸，把玻壳最大直径定在64mm，玻壳从灯头配合处的圆弧过渡到最大直径的曲线，完全复刻了19世纪爱迪生碳丝灯泡的外轮廓，没有做现代球泡的流线型收腰，就是为了裸灯悬挂时的复古视觉感。灯头用的是标准E27爱迪生螺口，这个尺寸是全球民用照明最通用的接口规格，不管是国内的国标灯座、欧规E27座还是北美市场的E26灯座，都能实现兼容安装，螺口的有效啮合长度控制在7mm，既保证安装时的连接强度，又不会因为拧入过深顶到灯座内部的导电弹片，造成接触不良或者短路隐患。

　　设计思路上最核心的矛盾点，是LED灯丝的散热需求和复古外观的平衡。传统钨丝白炽灯的玻壳内部是抽真空或者充惰性气体，钨丝工作温度高达两千多度，靠玻壳自然散热就行，但LED灯丝的结温不能超过85℃，不然会出现严重的光衰，寿命直接打对折。一开始我们想在玻壳内部加铝制散热柱，但是打样之后发现散热柱会挡住灯丝，从外面看能看到内部的金属结构，完全破坏了复古灯泡的通透感，客户直接否决了这个方案。后来反复测试，把内部的驱动电源做了灌胶处理，灌封的导热胶直接和灯头的铜螺壳接触，把驱动工作产生的热量通过金属灯头导出去，同时灯丝的支架用了0.3mm厚的镀镍铁支架，既保证支撑强度，又能把灯丝产生的热量通过支架传导到灯头位置，不用额外加散热结构，玻壳内部完全通透，点亮之后和传统钨丝灯泡的视觉效果几乎没有差别。

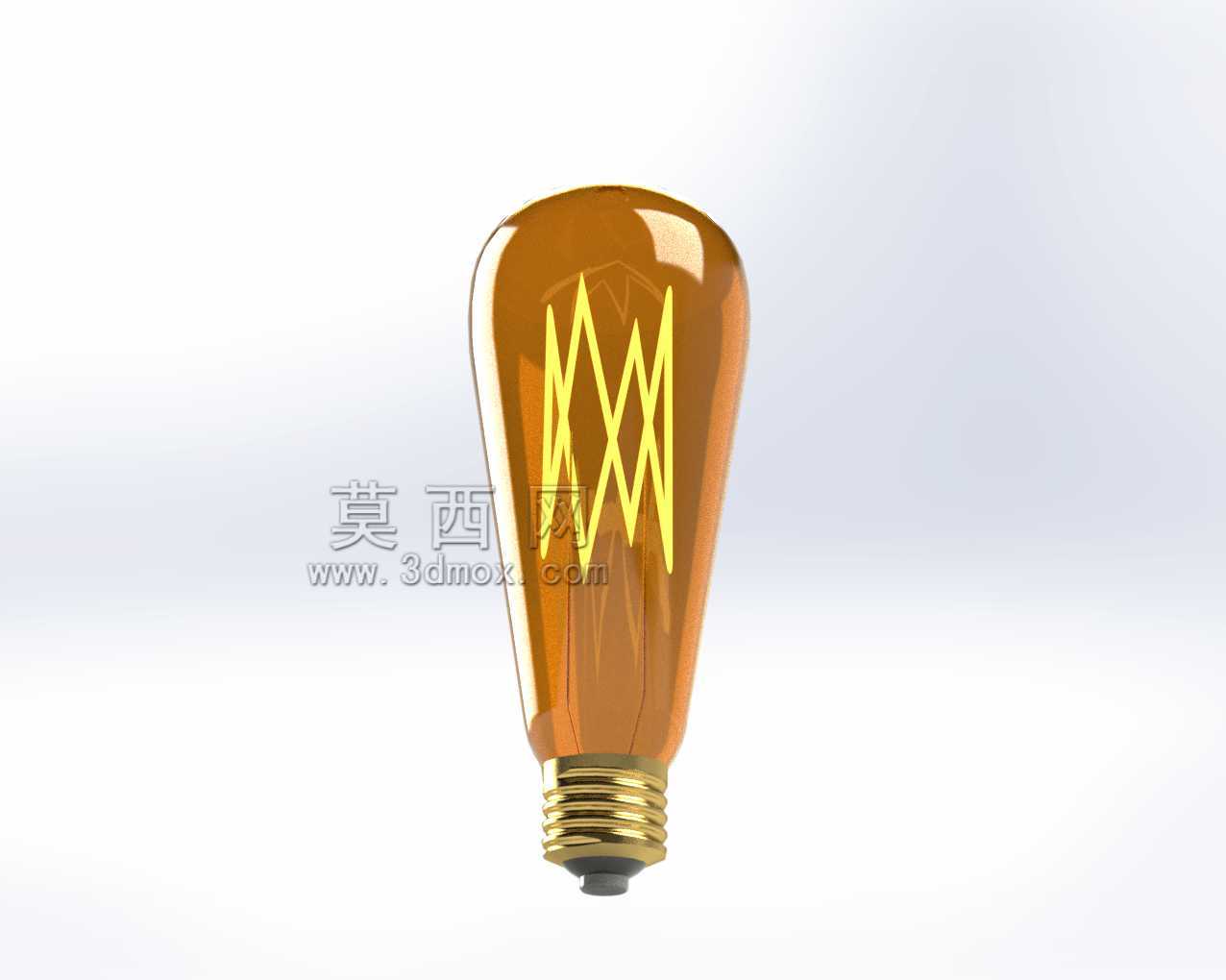

　　灯丝排布我们也做了三轮调整，一开始是把四根灯丝平行竖直排列，点亮之后光线太规整，没有老钨丝那种不规则的暖光质感，后来改成了交错的M型折线排布，每根灯丝的折弯角度都做了微调，点亮之后灯丝的发光面在各个角度都能看到，不会出现某个角度看过去灯丝重叠、发暗的情况，琥珀色的玻壳我们选了透光率82%的琥珀料，不是那种深茶色的遮光款，既能把LED的冷白光滤成2200K的暖金色，又不会损失太多光通量，整灯的光效做到了100lm/W，比同功率的钨丝灯节能80%以上，寿命能到15000小时，完全满足商用场景长时间点亮的使用需求。

　　安装边界这块我们也做了充分考量，整灯的总长度从灯头底部触点到玻壳顶端是138mm，不管是装在封闭的复古壁灯里，还是露天的灯串上，都不会出现尺寸干涉的问题，灯头和玻壳的连接用了耐高温的酚醛树脂灯座，打胶固定之后能承受15N的拉力，哪怕是户外灯串被风吹得晃动，也不会出现玻壳脱落的情况。玻壳用的是硬质钠钙玻璃，厚度1.2mm，做了钢化处理，正常安装拆卸的磕碰不会碎裂，哪怕意外碎裂，玻璃也是碎成钝角的小颗粒，不会像普通玻璃那样出现锋利的锐角划伤安装人员。

　　实际测试的时候，我们把样灯装在酒吧的明装灯座上连续点亮了720小时，测灯头位置的温度最高是62℃，完全在安全范围内，玻壳表面的温度只有40多度，哪怕不小心碰到也不会烫伤，比传统钨丝灯100多度的玻壳温度安全很多。另外我们在驱动电源里加了过压保护和浪涌抑制电路，商用场景里电网电压波动比较大，尤其是餐饮场所后厨的大功率设备启停的时候，电压波动经常会超过10%，加了保护电路之后不会因为电压骤升烧坏驱动，也不会出现开灯瞬间闪一下的情况，点亮过程是缓慢升到额定亮度，和老钨丝灯点亮时的渐亮效果一致，氛围感更足。

　　很多同行做这类复古灯丝灯的时候，容易忽略灯头和玻壳的配合公差，要么是灯头压得太浅，运输过程中容易脱落，要么是压得太深，玻壳和灯头的配合处出现应力集中，温度变化的时候容易裂玻壳，我们设计的时候把配合段的过盈量控制在0.15mm，压装之后用扭矩扳手测试，能承受3N·m的拧动扭矩不打滑，完全满足安装时的拧紧力度要求，不会出现用户装灯的时候把灯头拧转、内部线扯断的问题。另外玻壳内部我们充了干燥的氮气，不是抽真空，一方面是氮气能帮助灯丝散热，另一方面也能避免外部的水汽进入玻壳内部，在南方梅雨季节或者户外高湿度场景使用的时候，不会出现玻壳内壁起雾的情况，长时间使用也能保持通透的外观。
