梯形螺纹传动丝杠副结构设计

　　在常规直线往复传动机构的选型中，滚珠丝杠凭借高传动效率、低摩擦阻力的特性被广泛应用，但在部分低速重载、对传动自锁性有要求、且需要控制制造成本的工况下，梯形螺纹丝杠副始终是不可替代的传动方案。这套传动结构的核心设计逻辑，是用标准牙型的梯形螺纹作为主轴的传动基准，替代传统滚珠丝杠的滚道结构，从根源上规避了滚珠循环结构带来的加工复杂度高、抗冲击载荷能力弱、无法实现反向自锁的问题。

　　从实际应用场景来看，这类梯形螺纹丝杠副常被用在小型工装夹具的进给调节、手动调节工位的直线位移机构、低速轻载的升降装置、以及部分不需要频繁高速往复运动的专用设备直线传动单元中。比如工装台上的工件压紧机构，用这类丝杠配合手轮驱动，操作人员转动手轮时，梯形螺纹的牙面滑动摩擦可以提供足够的阻尼感，调节到位后不需要额外的锁紧结构就能依靠螺纹自锁特性保持位置，不会因为工件的反作用力出现自行回退的问题，这一点是滚珠丝杠完全无法实现的——滚珠丝杠的滚动摩擦阻力极小，没有自锁能力，必须额外加装锁紧装置才能保持位置，会增加整个机构的零件数量和装配复杂度。

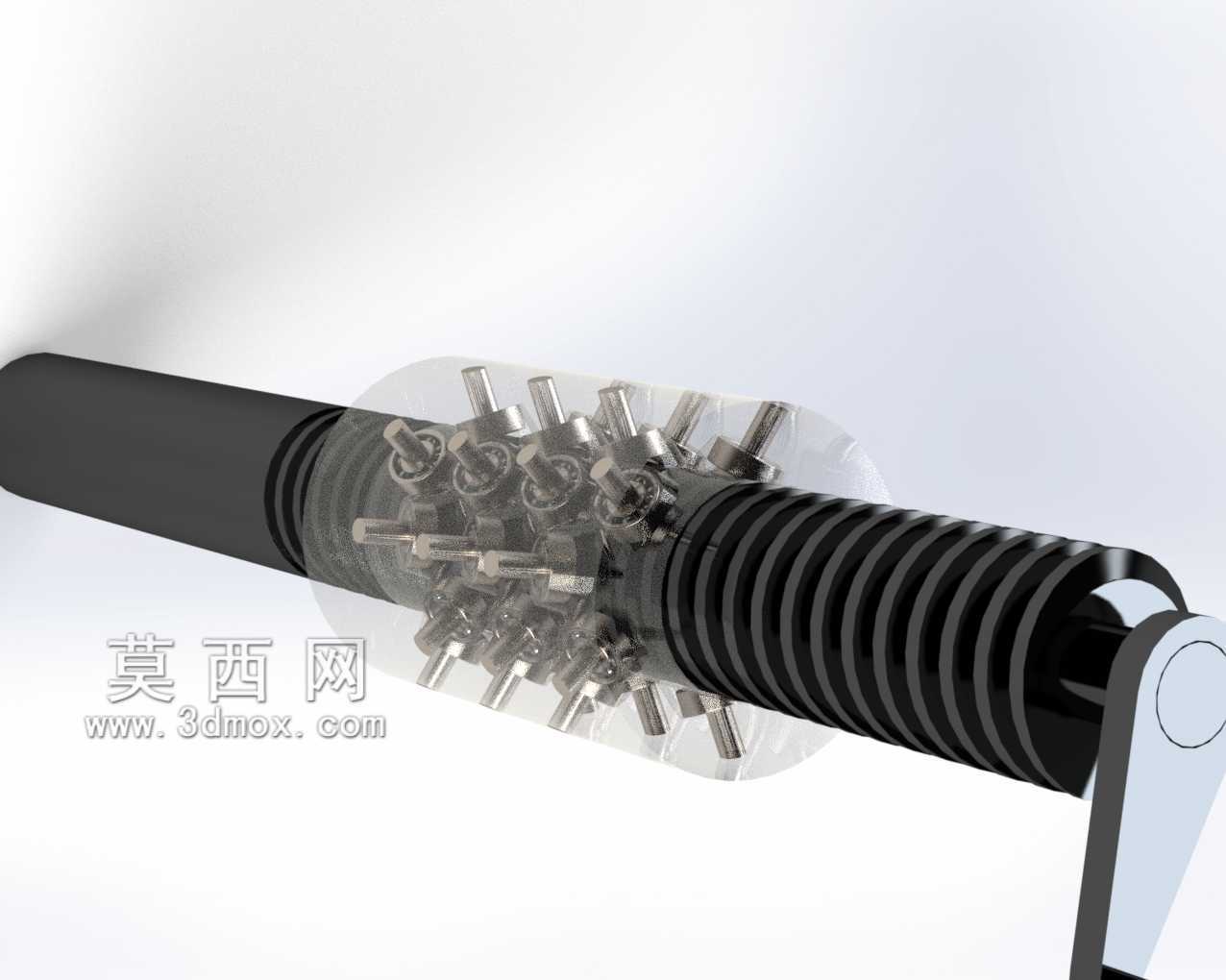

　　在功能特性上，这套结构的螺母部分做了透明化的结构处理，在三维建模阶段可以非常直观地观察到螺纹副的啮合状态，方便设计人员校核螺纹的旋合长度、牙侧间隙、以及螺母与丝杠的同轴度偏差。实际生产中，这类梯形螺纹的加工难度远低于滚珠丝杠的弧形滚道，普通车床就能完成主轴的螺纹加工，不需要专用的滚珠丝杠磨床，螺母部分可以用锡青铜或者耐磨铸铁加工，甚至在低速低载荷的手动调节场景下，用工程塑料注塑成型螺母也能满足使用要求，整体制造成本只有同规格滚珠丝杠的五分之一到三分之一，维护成本也更低，只需要定期在螺纹牙面涂抹润滑脂就能保证正常运转，不需要像滚珠丝杠那样担心滚珠脱落、循环器损坏的问题。

　　设计思路上，这套结构的主轴采用标准梯形螺纹牙型，牙型角为30度，螺纹中径的公差带按照中等配合精度选取，既保证了传动的顺畅性，不会出现卡滞问题，又控制了螺纹副的轴向间隙在合理范围内，避免空行程过大影响调节精度。丝杠的两端预留了标准的安装轴颈，可以直接和配套的支撑座配合，一端可以安装手轮或者带轮、齿轮等驱动件，另一端可以根据安装需求做轴向定位，安装边界和同直径的常规滚珠丝杠保持一致，在设备改造场景下，可以直接替换原有同规格的滚珠丝杠，不需要改动周围的安装结构，适配性很强。螺母的外形做了扁平化设计，侧面预留了安装孔，可以直接和移动工作台、滑块等负载部件连接，不需要额外设计转接法兰，减少了装配环节的工作量。

　　从安装尺寸的边界来看，丝杠的光轴部分直径和螺纹大径保持一致，支撑座的安装孔可以直接按照光轴直径加工，不需要做阶梯孔的避让，整个传动单元的径向尺寸只比螺纹大径大出螺母的壁厚尺寸，对于安装空间狭窄、径向尺寸受限的工位非常友好。在实际选型校核时，需要注意梯形螺纹丝杠的传动效率在0.2-0.4之间，远低于滚珠丝杠0.9以上的传动效率，所以在电机选型时要预留足够的扭矩余量，尤其是在长行程、大负载的工况下，要计算螺纹牙面的摩擦阻力矩，避免驱动扭矩不足导致机构卡滞。另外，梯形螺纹的磨损速度比滚珠丝杠快，在设计时可以在螺母上预留润滑脂注油孔，定期补充润滑来降低牙面磨损，延长使用寿命，对于需要频繁正反转的工况，可以适当增加螺母的旋合长度，分散牙面的接触应力，减少局部磨损。

　　很多刚入行的结构设计人员在做直线传动选型时，往往会优先选择滚珠丝杠，觉得滚珠丝杠精度高、效率高，但实际上在很多手动调节、低速重载、需要自锁的场景下，梯形螺纹丝杠副的实用性反而更强，这套三维模型完整还原了梯形螺纹丝杠副的啮合结构，透明螺母的设计可以让设计人员更清晰地理解螺纹传动的配合原理，在做方案设计时可以直接参考这套结构的尺寸比例，根据实际的负载、行程、安装空间调整参数，快速完成传动单元的结构设计，避免在不必要的场景下选用高成本的滚珠丝杠，造成设备成本的浪费。
