18齿径节2压力角20度带轮毂直齿圆柱齿轮

　　这款带轮毂结构的直齿圆柱齿轮，是机械传动系统里应用范围极广的基础动力传递零件，在各类需要定传动比动力传输的场景中都能见到它的身影。从常规的轻工输送设备、小型机床进给机构，到农用机械的动力分配单元、自动化生产线的传动工位，这类参数的直齿轮都能稳定承担转速匹配、扭矩传递的核心作用，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更简单，很适合中低速、载荷平稳的传动工况。

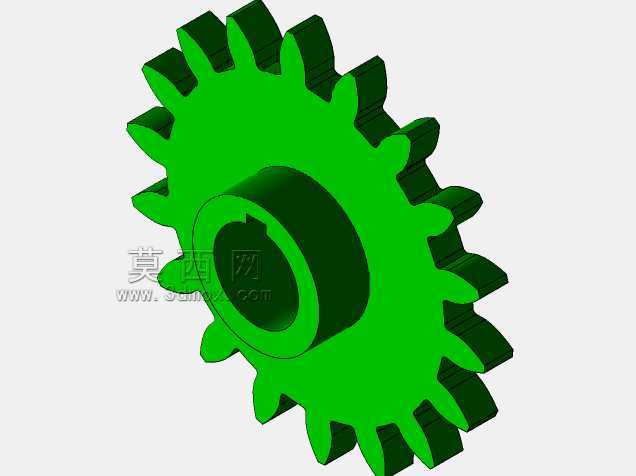

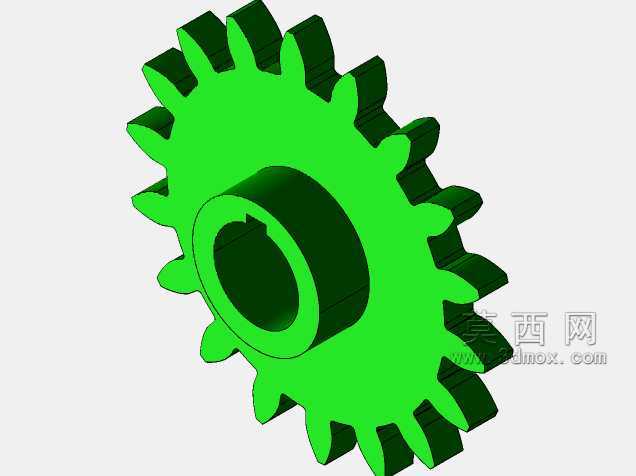

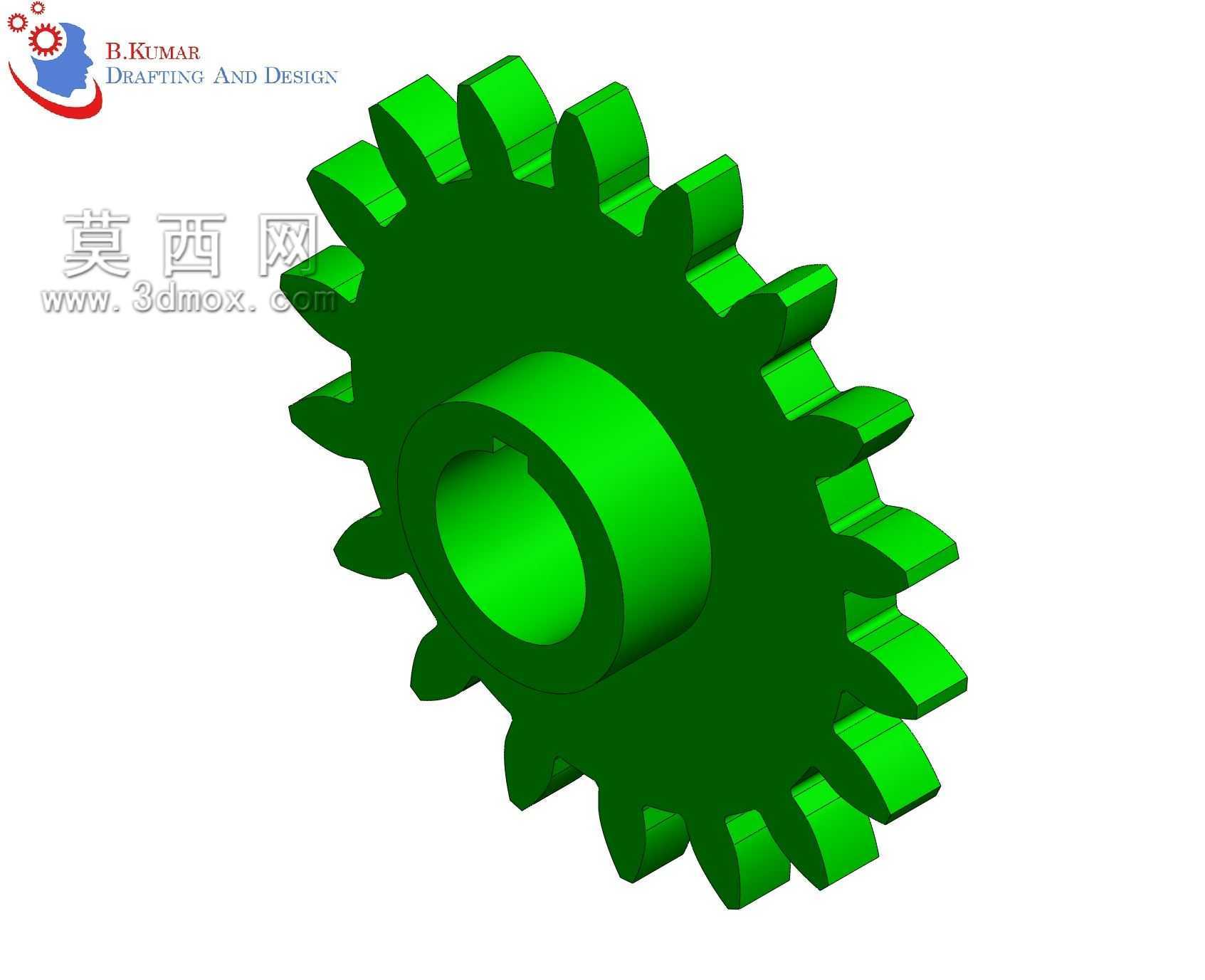

　　从结构设计来看，这款齿轮采用了一体式轮毂结构，轮毂部分的凸台设计一方面是为了增加齿轮与传动轴配合段的接触长度，提升键连接的承载能力，避免传动过程中齿轮与轴发生相对窜动；另一方面也能减少齿轮腹板的厚度，在保证整体结构强度的前提下降低零件自重，减少转动惯量，让设备启停阶段的动态响应更平稳。齿部参数采用径节2、压力角20度、齿数18的配置，20度压力角是目前工业领域应用最广泛的齿形压力角，相比14.5度压力角的齿形，它的齿根厚度更大，弯曲疲劳强度更高，能承受的瞬时冲击载荷更强，适配多数通用传动场景的载荷特性。18齿的齿数选择刚好避开了根切的临界齿数，不需要进行齿顶高修正就能获得完整的渐开线齿形，加工时不需要额外的变位工艺，能有效降低滚齿、插齿工序的加工难度，也方便后续的齿面淬火、磨齿等精加工工序开展。

　　在安装边界方面，这款齿轮的轮毂内孔是与传动轴配合的核心安装面，设计时内孔公差通常选用H7级精度，与对应k6公差的传动轴形成过渡配合，配合面处会配置标准平键槽来传递扭矩，安装时不需要额外的轴向定位套，轮毂的两个端面就可以作为轴向定位的基准面，抵靠在轴肩和锁紧挡圈的端面上就能完成轴向固定。齿轮的齿顶圆、齿根圆尺寸都经过严格校核，安装时要保证啮合齿轮的中心距偏差控制在允许范围内，中心距过大容易导致齿侧间隙过大，传动时产生冲击噪音，中心距过小则会加剧齿面磨损，降低齿轮使用寿命。齿宽的设计也匹配常规传动的载荷需求，既不会因为齿宽过窄导致单位齿面载荷过大出现点蚀，也不会因为齿宽过宽导致载荷沿齿宽分布不均，出现局部偏磨的问题。

　　实际使用过程中，这类直齿轮的啮合是沿齿宽方向全线接触，传动过程中没有轴向力，支撑轴的两端只需要配置普通深沟球轴承就能满足承载要求，不需要加装角接触轴承或者推力轴承，能有效简化整个传动箱的结构设计，降低设备的整体制造成本。日常维护时只需要定期检查齿面的磨损情况，及时补充润滑脂或者润滑油，就能保证长期稳定运行，在开式传动场景下使用时，只需要加装简单的防尘罩就能避免硬质颗粒进入啮合面造成齿面刮伤，对使用环境的适应性很强。在进行三维建模时，齿廓部分严格按照渐开线生成逻辑绘制，保证齿形的精度符合啮合要求，轮毂、腹板的过渡位置都做了圆角处理，避免应力集中导致零件在交变载荷下出现疲劳断裂，所有尺寸都能直接对接后续的工程图生成、数控加工编程环节，不需要额外的参数修正就能直接用于生产制造。
