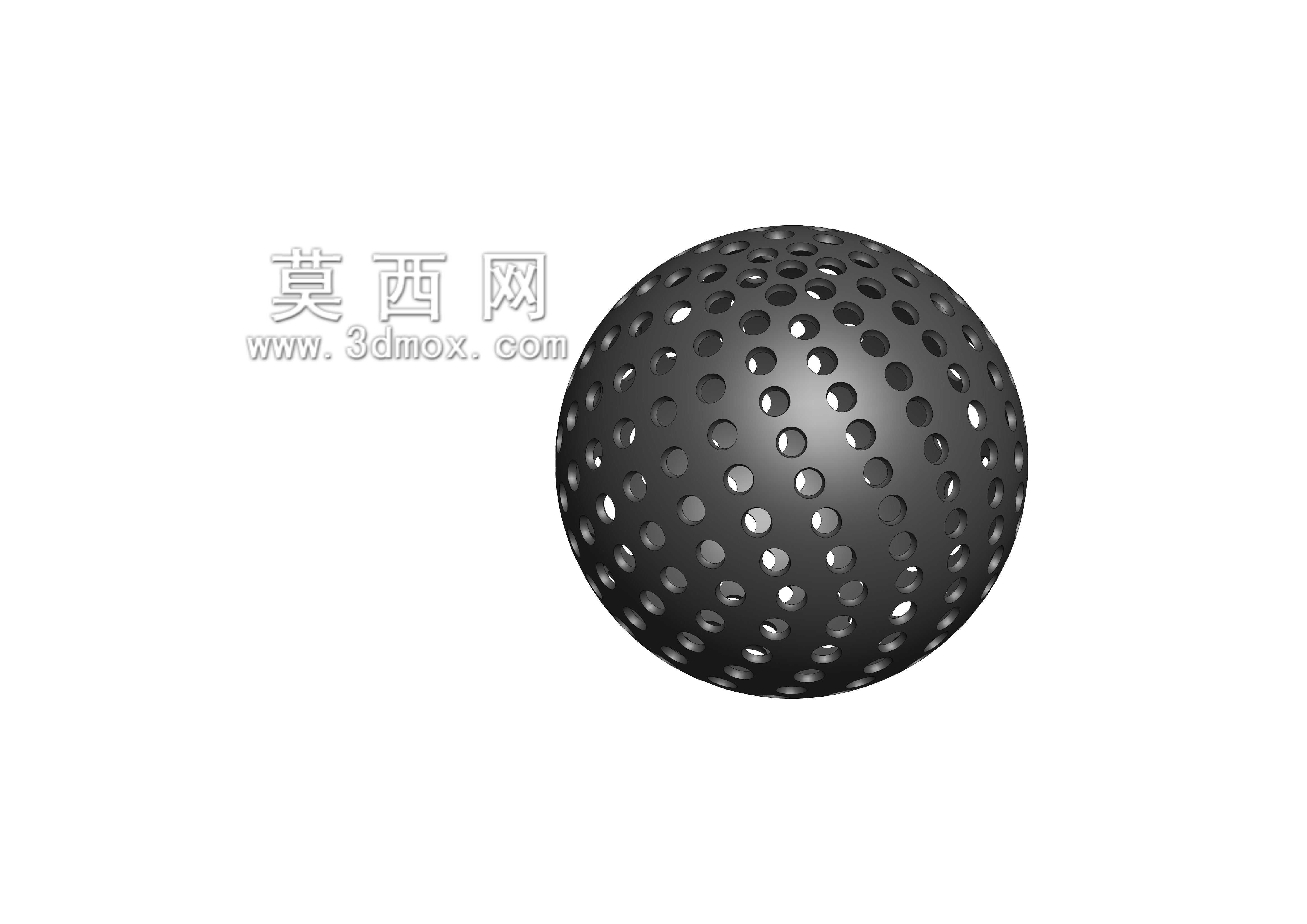

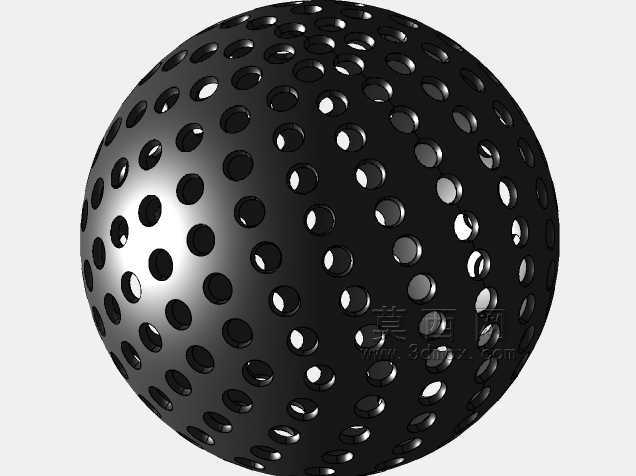

多孔镂空球形结构工业设计构件

　　这类带均匀密集开孔的球形构件，在流体分散、物料筛分、降噪缓冲、催化承载等多个工业场景中都有实际应用。在化工传质设备里，这类镂空球体可作为填料塔内的散堆填料，相比传统实心鲍尔环，球面均匀分布的通孔能让气液两相在球体内部及周边形成更充分的紊流接触，大幅提升传质效率，同时球形结构的滚动特性也能降低填料装填时的架桥概率，保证床层空隙率均匀。在物料筛分设备中，特定开孔尺寸的镂空球可作为清网装置的弹跳球，放置在筛网与托板之间，设备运行时球体随激振力弹跳撞击筛网，及时清理嵌在筛孔内的颗粒物料，避免筛网堵塞影响筛分精度，球面的均匀开孔还能降低球体自身重量，减少弹跳过程对筛网的冲击磨损，延长筛网使用寿命。在降噪工程领域，这类多孔球可填充在消声道内部，声波进入球面开孔后会在空腔内反复折射耗散能量，配合多孔材质本身的阻尼特性，能有效宽频降低气流噪声，相比平板式消声结构，球形的全向对称特性让不同方向入射的声波都能获得一致的消声效果。

　　从设计思路来看，这类镂空球体的核心是保证球面开孔的分布均匀性与结构强度的平衡。建模阶段首先确定球体的基准外径，根据应用场景的安装边界确定整体尺寸，比如作为塔填料使用时，球体直径通常匹配塔径的1/10到1/20，避免球体随气流夹带流出；作为清网弹跳球时，直径要大于筛网网孔尺寸2倍以上，防止球体卡入网孔。开孔排布采用球面等面积均分算法，保证任意相邻两孔的中心距偏差控制在5%以内，避免出现局部开孔过密导致结构应力集中，或是局部开孔过疏影响功能效果。开孔的孔径设计需要匹配工况需求，用于流体传质时孔径通常取球体直径的1/8到1/6，保证流体有足够的流通截面同时保留足够的实体结构强度；用于筛分清网时孔径要小于被筛物料的最小粒径，避免物料嵌入球体开孔内。球体的壁厚设计需要结合材质特性，采用塑料材质时壁厚取外径的1/12到1/10即可满足冲击强度要求，采用金属材质时壁厚可适当降低至外径的1/20，通过开孔边缘的圆弧过渡减少应力集中，避免球体在受冲击时沿孔边开裂。

　　安装适配方面，这类球形构件属于无固定安装位的散件，应用时需要匹配对应的容纳边界：在填料塔内装填时，需要在塔段上下加装格栅压板，格栅的孔隙尺寸要小于球体直径，保证球体在床层内浮动时不会随气流带出；在消声结构中填充时，需要配合穿孔护面板将球体约束在消声腔体内，护面板的穿孔率不低于25%，避免影响声波入射效率；作为清网弹跳球使用时，筛网下方的托板与筛网的间距要控制在球体直径的1.2到1.5倍，保证球体有足够的弹跳行程同时不会出现过度撞击。结构验证阶段需要重点校核开孔后的球体整体强度，通过有限元分析模拟球体受均布外压、单点冲击时的应力分布，对开孔边缘的应力集中区域做微小的圆角过渡处理，圆角半径取壁厚的0.2倍即可有效降低峰值应力，避免长期使用过程中出现疲劳破损。针对有耐腐蚀要求的工况，球体表面可做钝化或涂层处理，均匀的球面开孔不会出现涂层堆积的死角，能保证全表面的防护层厚度一致。在流体工况下使用时，球体的对称开孔结构能让流体从任意方向流过时的阻力系数保持一致，不会出现偏流现象，这一特性也让这类构件在流量整流、均匀布气的场景中具备独特的应用优势。
