工业传动用精密滚子链轮结构设计

　　在各类工业传动场景中，链轮作为链传动系统的核心啮合部件，承担着传递扭矩、匹配传动比、保障连续运转的关键作用，从自动化生产线的物料输送机构，到农机设备的动力传输单元，再到矿山输送线的重载传动段，这类链轮的适配性直接决定整套传动系统的运行稳定性与使用寿命。做这类链轮的三维结构设计时，首先要锚定实际工况的载荷边界，轻载高速的输送场景需要优先控制齿形的啮合精度，降低运转过程中的多边形效应带来的振动与冲击，重载低速的传动场景则要强化轮体的结构强度，预留足够的磨损余量，避免长期交变载荷下出现齿根断裂或者齿面过度磨损失效。

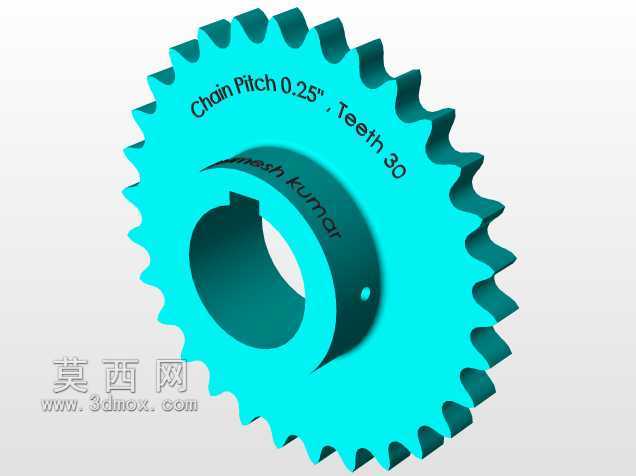

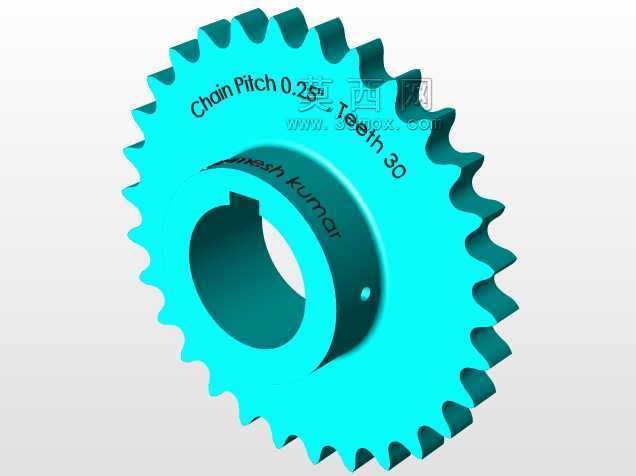

　　从结构设计逻辑来看，这类链轮的齿形并非随意绘制，需要匹配对应规格滚子链的节距、滚子外径、内链节内宽这些核心参数，齿沟圆弧的半径要保证滚子能顺畅啮入啮出，不会出现卡滞或者啮合间隙过大跳齿的问题，工作段的齿廓曲线要兼顾啮合接触面积与传动过程中的滑移补偿，齿顶的圆弧设计要避免链条在张紧度波动时出现顶链的异常工况。轮体的结构形式要结合安装轴径、传动扭矩大小来选择，小尺寸的链轮可以做成整体实心结构，中等尺寸的可以做辐板式减重，大尺寸重载链轮甚至会设计成齿圈与轮毂分体的装配式结构，方便后期磨损后单独更换齿圈，降低运维成本。

　　安装边界的尺寸控制是这类链轮设计中容易被忽略的细节，轮毂的轴向长度要匹配安装轴的配合段长度，键槽的尺寸公差要符合对应轴径的传动配合标准，保证扭矩传递过程中不会出现键连接松动，轮齿的端面跳动与径向跳动公差要根据传动精度等级设定，高速传动场景下的跳动公差需要控制在更小的范围内，避免运转过程中出现链条侧向摆动、异常磨损的问题。同时要考虑链轮与周边护罩、张紧机构的安装间隙，预留出链条磨损伸长后张紧调整的行程空间，避免后期运维时没有调整余量导致整套传动机构提前报废。

　　实际应用中，这类链轮的材质选择也要匹配工况，常规无腐蚀的室内传动场景可以选用45号钢调质处理，齿面高频淬火提升耐磨性，有腐蚀或者潮湿的工况则要选用不锈钢材质或者做表面防腐处理，食品加工场景还要满足接触级的材质要求，避免对生产物料造成污染。设计过程中还要考虑链条的磨损伸长特性，齿形的设计要预留一定的磨损补偿空间，保证链条在允许的伸长率范围内仍能正常啮合，不会过早出现跳齿、脱链的故障。很多新手做链轮设计时容易直接调用标准件库的模型不做校核，忽略实际安装空间的干涉问题，或者齿形参数与所选链条不匹配，导致实际装配后出现啮合异响、快速磨损的问题，这类问题在三维建模阶段通过装配干涉检查、运动仿真就能提前规避，不需要等到实际加工装配后再返工调整。

　　从传动系统的匹配角度来说，链轮的齿数选择也直接影响传动性能，齿数过少会导致传动的不均匀系数增大，动载荷与冲击加剧，齿数过多则会导致链条磨损后容易出现跳齿，同时传动的整体尺寸会被放大，所以设计时要结合传动比、转速、空间尺寸综合选定齿数，主动轮与从动轮的齿数尽量选择互质的数值，让轮齿的磨损更加均匀，延长整套传动副的使用寿命。另外，链轮的轴向定位结构也要设计到位，比如轴端的挡圈、锁紧螺母的配合位置，要保证链轮在轴上不会出现轴向窜动，避免链条在运转过程中出现偏磨，降低链条的使用寿命。
