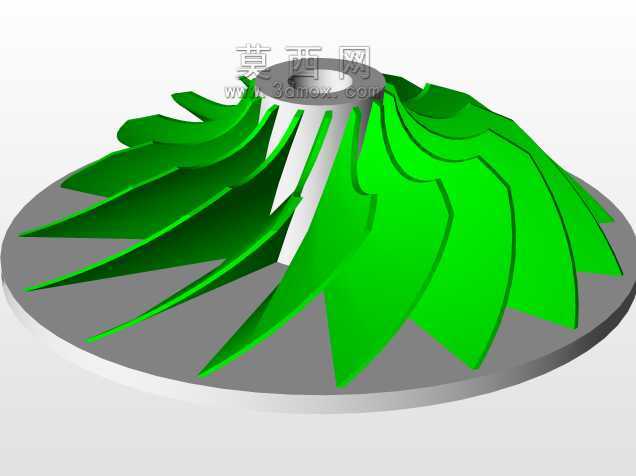

传动系统核心部件转子结构设计

　　在各类旋转类动力设备与传动系统中，转子是承担能量转换与扭矩传递的核心构件，其结构合理性直接决定整套设备的运行稳定性、振动噪声水平与服役寿命。从实际工程应用场景来看，这类转子结构广泛适配于中小型动力输出单元、泵类设备驱动端、通用传动装置的回转段，在冶金辅助传动、轻工生产流水线驱动、通用流体输送设备中都能见到同结构原理的转子应用，不同工况下的转子会根据负载特性调整轴段直径、配重分布与配合公差，但核心的回转对称设计逻辑保持一致。

　　从功能特性层面来说，该转子在装配完成后，需要与支撑轴承、动力输入侧的联轴器、输出侧的负载叶轮或齿轮构件形成稳定配合，运行过程中要将输入的扭矩平稳传递至末端执行构件，同时自身的动平衡精度要满足对应转速等级的要求，避免运行过程中出现轴系挠曲、轴承偏磨、密封件过早失效等问题。设计这类转子时，首先要明确安装边界的约束条件：两端轴承位的轴径公差要匹配选定的标准轴承内圈配合要求，通常采用k6级过渡配合保证同轴度，轴肩的高度要符合轴承内圈的定位尺寸要求，避免过高导致轴承拆卸困难、过低造成定位失效；轴段上的键槽位置要对应传动件的轮毂键槽尺寸，键槽的对称度公差需要控制在0.02mm以内，防止装配后出现偏载。

　　外形尺寸的设定上，要兼顾整体轴系的跨距设计，两个支撑轴承之间的轴段长度需要根据临界转速计算结果调整，对于工作转速低于一阶临界转速的刚性转子，轴径的选取要满足挠度要求，保证运行过程中轴的最大挠曲量不超过密封间隙的1/3，避免运转过程中转子与静止件发生碰磨。转子上的各个配合轴段要设置合理的退刀槽与过渡圆角，圆角半径通常取轴径差的1/10左右，减少应力集中现象，对于承受交变扭矩的工况，过渡圆角处的表面粗糙度要控制在Ra1.6以下，降低疲劳裂纹萌生的概率。

　　设计思路上，这类通用型转子没有采用复杂的异形结构，整体以回转体结构为主，一方面是便于车削、磨削等机加工工序的开展，降低加工难度与制造成本，另一方面回转对称的结构更容易实现高精度动平衡，减少后续校平衡的工序量。在安装边界的考量上，转子的轴向定位要靠轴肩与锁紧螺母配合实现，轴端要预留标准的螺纹段用于锁紧件安装，同时螺纹段的直径要小于相邻轴承位的轴径，方便轴承的热装装配；轴端还需要设置合适的中心孔作为加工基准，保证各个轴段的同轴度要求，中心孔的规格要匹配轴的整体重量，满足吊装与加工过程中的承载要求。

　　实际选型适配过程中，要注意转子的材质选取需要匹配工况的负载特性，对于常规无腐蚀的常温工况，采用45号钢调质处理即可满足强度要求，调质硬度控制在HB220-250区间，兼顾强度与切削加工性能；如果应用在有腐蚀环境或者高负载的工况，则需要更换为合金钢材质并做对应的表面处理。装配环节中，转子与轴承、传动件的配合面要提前清理毛刺，装配后要进行逐段的径向圆跳动检测，轴承位的径向跳动公差要控制在0.01mm以内，安装传动件的轴段径向跳动不超过0.02mm，之后再连同整个轴系做动平衡校正，根据工作转速等级选取对应的平衡精度等级，确保运行过程中振动值在允许范围内。

　　很多现场运维的案例显示，转子结构设计中容易被忽略的细节是轴段上的润滑通路与密封位的尺寸设计，密封位的表面粗糙度要达到Ra0.8以上，并且要避免存在螺旋状的加工刀痕，防止运行过程中出现润滑油沿轴面泄漏的问题；如果是配套脂润滑的轴承结构，还要在对应轴段设计挡油环结构，防止润滑脂过量流失进入设备其他腔室。另外，转子的配重结构设计要预留平衡块的安装位置，通常在转子的两端端面设置均匀分布的螺纹孔，方便动平衡校正时加装平衡配重，避免采用焊接配重的方式破坏轴的材质应力分布。
