双筒连接弧形支撑支架结构设计

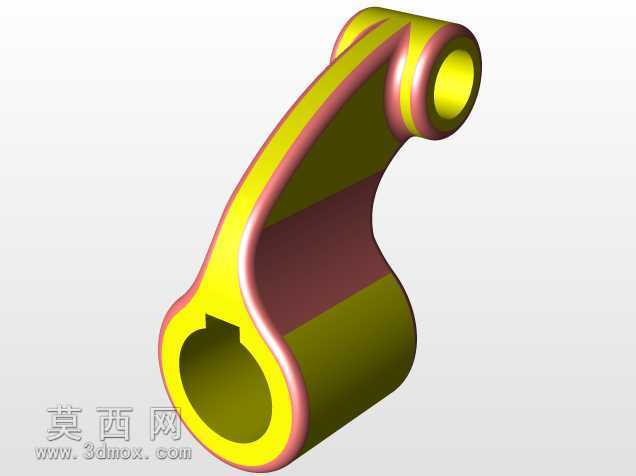

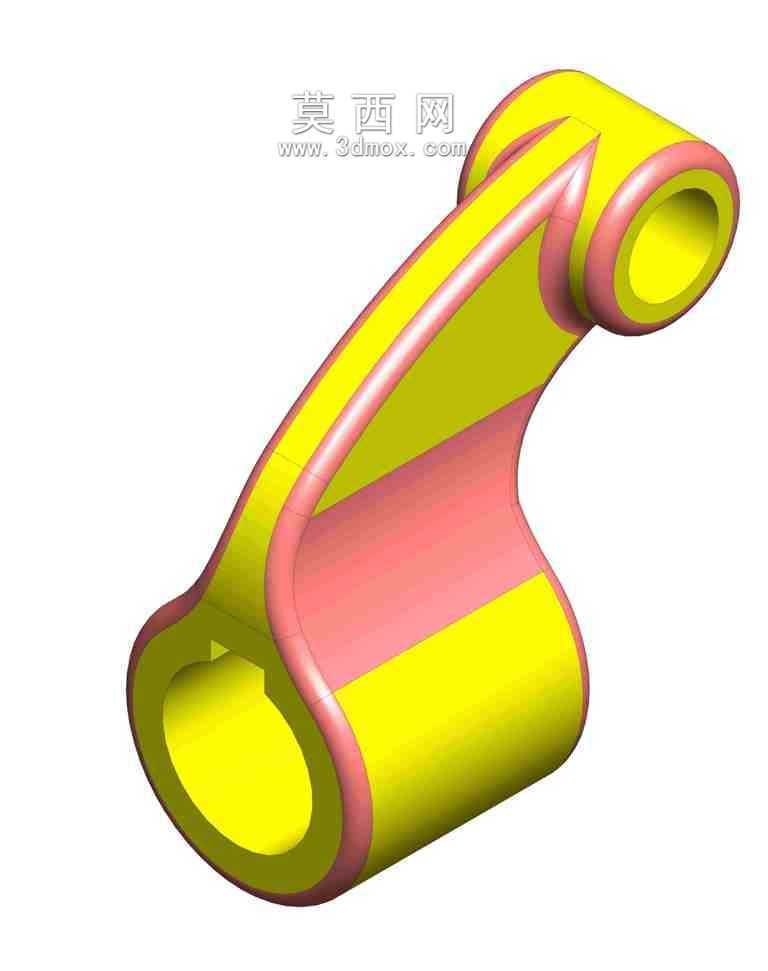

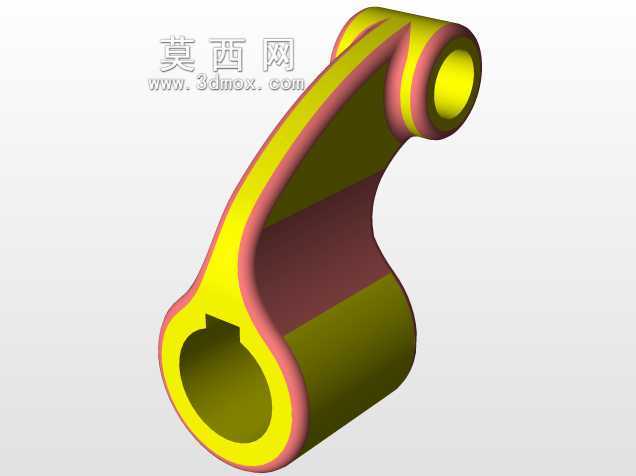

　　这类弧形双筒支架在轻工输送设备、小型工程机械的连杆传动系统中应用十分广泛，多数时候承担着两个平行轴系部件之间的连接支撑作用，同时要适配安装空间内的弧形避让需求，避免和周边运动构件发生运动干涉。从实际使用场景来看，这类支架常被用在手动操作机构的传动连杆、小型物料分拣设备的导向组件连接位置，两端的筒状结构是核心安装位，内部为光孔设计，可直接穿装铰接销轴或者配合衬套使用，实现和相邻构件的转动连接，中间的弧形连接臂则是主要的受力承载部分，需要承受两端铰接点传递的拉压载荷以及小幅的交变弯曲应力。

　　设计这类构件的时候，首先要敲定的是两端筒状结构的中心距参数，这个尺寸直接决定了连接的两个部件的相对运动行程，必须匹配整套机构的运动学计算结果，不能出现尺寸偏差导致机构卡滞或者行程不足的问题。其次是两端筒的内孔直径，要和适配的销轴直径保持合理的间隙配合，既要保证转动顺畅无卡涩，也要避免间隙过大造成连接晃动，影响整套机构的传动精度。筒壁的厚度设计需要结合实际承载的载荷大小核算，常规工况下壁厚取内孔直径的五分之一到四分之一即可，若应用在有冲击载荷的场景，还需要适当增加壁厚，同时在筒身和连接臂的过渡位置做圆角处理，减少应力集中带来的断裂风险。

　　中间的弧形连接臂采用流线型的弧面设计，并非单纯为了外观考量，核心目的是避让安装空间内的其他固定或者运动构件，比如设备内部的走线、相邻的传动杆件、壳体的加强筋结构等，弧形的曲率需要根据实际安装空间的边界来确定，在保证避让空间足够的前提下，尽可能缩短力的传递路径，提升构件整体的刚性。连接臂的截面采用渐变设计，靠近两端筒身的位置截面厚度更大，向中间弧顶位置逐渐过渡到均匀厚度，这样的设计既可以降低构件整体重量，也能让应力分布更均匀，避免局部应力过大造成结构失效。连接臂和两端筒身的衔接位置做了大圆角过渡，没有尖锐的棱角，一方面可以减少加工过程中的应力残留，另一方面也能避免安装维护过程中棱角划伤操作人员。

　　从安装边界来看，这类支架安装完成后，弧形臂的外侧弧面需要和周边构件预留至少3mm以上的安全间隙，避免设备运行过程中因为振动产生摩擦异响，甚至磨损构件表面。两端筒的端面要和相邻连接构件的端面保持平行，销轴穿装后要在端部加装开口销或者轴用挡圈做轴向限位，防止销轴窜动脱落。如果应用在有腐蚀或者多粉尘的工况下，两端筒的内孔还可以预先加装含油衬套，减少铰接转动过程中的磨损，延长构件的整体使用寿命，日常维护时只需要定期在衬套位置加注润滑脂即可，不需要整体更换支架，能有效降低设备的维护成本。

　　建模过程中需要重点关注过渡曲面的连续性，保证连接臂和筒身衔接位置的曲面光顺，没有褶皱或者碎面，这样后续生成工程图的时候，剖面线和尺寸标注才能更清晰，加工环节无论是采用铸造成型还是3D打印打样，都能避免因为曲面缺陷造成的成型问题。如果是采用金属材质批量生产，这类构件一般采用熔模铸造工艺做毛坯，之后再对两端内孔做精镗加工，保证内孔的尺寸精度和同轴度要求，弧形臂的非配合面只需要做飞边打磨处理即可，不需要额外精加工，能在满足使用要求的前提下控制加工成本。
