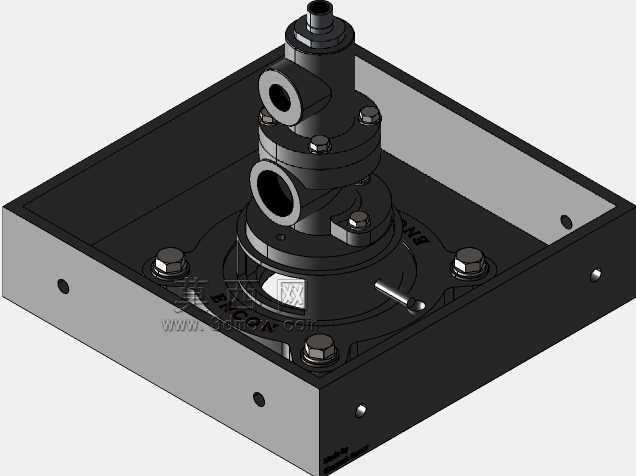

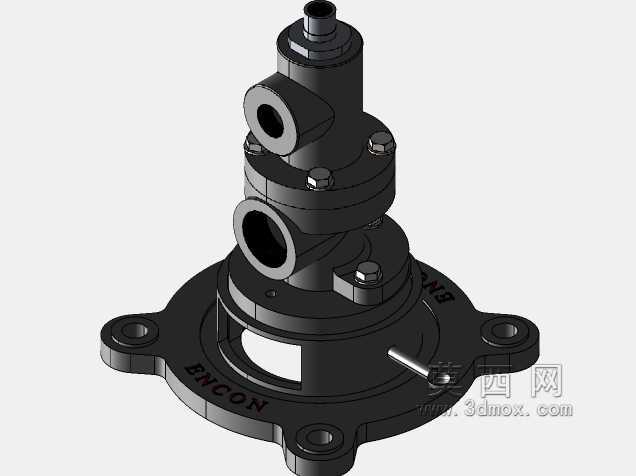

工业燃烧器三维结构设计模型

　　在工业热能供给场景中，燃烧器是各类加热炉、热处理设备、锅炉、烘干线的核心热能发生部件，其结构设计直接决定燃料燃烧效率、火焰形态控制精度以及设备运行的安全稳定性。这套三维结构模型完整还原了工业燃烧器的核心装配关系，从燃料进气腔、空气预混段到喷火口稳焰结构的每一处配合尺寸都做了精准还原，能够直接用于设备选型阶段的结构校核、配套管路的干涉检查，也可作为热力设备集成设计时的参考母版。

　　从实际工程应用角度出发，燃烧器的安装边界是设计阶段最先需要明确的参数，模型中预留的法兰对接面尺寸、进气接口的中心距、整体安装的固定孔位排布都按照工业通用配套标准做了还原，设计人员在做炉体配套设计时，可以直接提取安装面的轮廓尺寸，提前预留检修操作空间，避免现场安装时出现管路干涉、固定位错位的问题。在功能结构上，模型还原了空气与燃料的预混腔道结构，腔道内部的导流面弧度、出气口的缩径比例都参考实际量产燃烧器的结构做了复刻，能够直观呈现燃料与助燃空气的混合路径，帮助设计人员理解稳焰结构的作用原理——喷火口处的稳焰齿结构可以在出口处形成局部低速回流区，避免高速气流带走火焰核心导致脱火，这一细节在模型中做了完整的结构呈现，没有做简化处理。

　　设计思路上，这套模型遵循了工业燃烧器的模块化设计逻辑，将进气调节段、预混段、喷火段做了独立的结构拆分，每个模块的连接配合面都做了止口定位结构，既方便生产阶段的铸件加工，也便于后期运维时的易损件更换。在外形尺寸的把控上，模型整体的长径比参考中小功率工业燃烧器的常规比例设置，整体外轮廓没有突兀的突出结构，能够适配多数卧式、立式工业炉的侧装、顶装需求，安装时不需要额外对炉体钢板做大规模裁切改造。

　　针对不同燃料适配的结构差异，模型中预留了燃料喷嘴的替换接口，设计人员可以根据实际使用的天然气、液化气、发生炉煤气等不同燃料属性，调整喷嘴的孔径与喷射角度，不需要对整体结构做大规模修改。空气进口的连接位也匹配常规工业风管的法兰标准，可直接对接离心风机的送风管路，减少现场配管的非标加工量。在安全结构层面，模型还原了燃烧器本体的观火孔预留位、点火电极的安装通道，这些结构的位置都经过实际工况验证，观火孔的视角能够完整覆盖火焰核心区，点火电极的放电端位置正好处于预混气的最佳着火浓度区，避免出现点火困难、火焰检测失效的问题。

　　对于从事热力设备设计、工业炉改造的工程人员来说，这套模型可以直接用于方案阶段的设备布局演示，也可以作为燃烧器结构优化的基础模型，通过调整预混腔的导流角度、喷火口的开孔率，来匹配不同热功率、不同炉膛背压的使用场景。模型中所有的壁厚、加强筋位置都参考实际铸件的工艺要求设置，没有出现工艺无法实现的薄壁、锐角结构，能够直接对接后续的生产加工环节，不需要做过多的工艺性修正。在配套管路设计时，设计人员可以直接提取模型上的接口坐标，在三维装配环境中完成燃料管、风管、点火线缆的布线设计，提前排查管线与周边设备的碰撞问题，减少现场安装的整改工作量。
