管类工件夹持用管虎钳结构设计

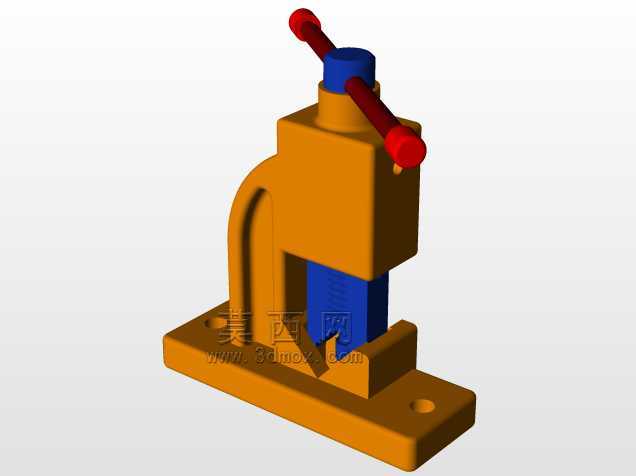

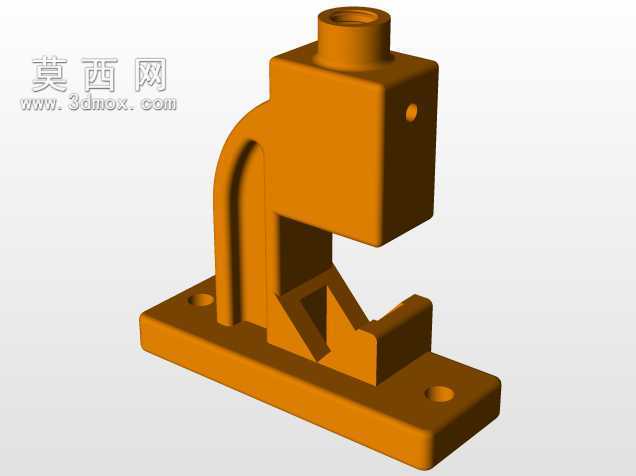

　　在管道预制、五金维修、小型管件加工的作业场景里，管虎钳是承担管件定位夹持的核心工装，和普通平口钳的夹持逻辑不同，这类钳具专门针对圆柱类管料的装夹需求做了结构适配，避免装夹过程中管件打滑、表面夹伤，同时保证加工过程中工件的位置精度，不管是套丝、切割、坡口加工还是管件焊接组对，都需要依靠这类钳具完成工件的固定。从结构布局来看，这款管虎钳采用一体式C型床身设计，底座为带安装孔的平板结构，两个对称布置的沉头安装孔可以配合螺栓将整个钳体固定在工作台面，安装时需要保证底座与工作台面完全贴合，避免装夹受力后钳体出现翘曲偏移，底座的延伸长度覆盖了钳身的受力支撑范围，装夹时产生的垂直下压力和水平侧向力都能通过底座均匀传递到工作台，

　　不会出现应力集中导致的结构变形。钳身的立柱部分和底座采用圆弧过渡连接，过渡区域做了加厚处理，这部分是装夹受力时的主要力矩承载位置，加厚设计可以抵消管件装夹时产生的倾覆力矩，避免长期使用后立柱出现倾斜变形。顶部的驱动螺母座为圆柱形通孔结构，内部可以适配梯形传动丝杠，转动丝杠时就能带动下方的活动压块上下移动，配合底座上的V型定位块完成管件的夹紧动作，V型块的夹角采用90度设计，可以适配一定直径范围内的圆管类工件，V型槽的两个定位面做了凸起的防滑齿结构，夹紧时齿面可以嵌入管件表面的氧化层，即使承受较大的切削扭矩也不会出现工件转动打滑的问题，同时V型块和底座为嵌入式装配，磨损后可以单独更换，不需要整体报废钳体，降低了工装的维护成本。

　　侧面的工艺孔是钳身加工时的定位基准孔，在铣削V型槽、镗削顶部螺母安装孔时，都可以以这个孔作为定位基准，保证各个装配面的位置度公差，避免丝杠运动卡滞、压块和V型槽对中偏差的问题。在实际使用场景中，这类小型管虎钳多用于维修工位、小型加工门店的管件加工作业，相比大型台虎钳，它的夹持针对性更强，装夹小管径管件时不会出现夹扁管壁的问题，顶部的丝杠驱动结构操作省力，普通操作人员单手就能完成工件的夹紧与松开，不需要施加过大的操作力。设计过程中需要重点考虑受力路径的合理性，从丝杠传递的夹紧力通过活动压块作用在管件上，再通过V型块传递到底座，最终通过安装螺栓分散到工作台，整个力的传递路径没有多余的结构拐点，每个承载截面的厚度都经过受力核算，

　　保证在最大夹紧力下结构的变形量控制在允许范围内，不会因为变形导致夹持精度下降。另外，钳体的整体外形做了圆角过渡处理，没有尖锐的棱角，避免作业过程中磕碰划伤操作人员，外露的结构面都做了平整处理，没有多余的凸台结构，清理切屑的时候更加方便，加工产生的铁屑、杂物不会堆积在结构缝隙里。安装边界方面，底座的安装孔中心距适配常规工作台的T型槽间距，不需要额外加工过渡连接板就能直接固定，整体高度控制在适合坐姿操作的范围，操作人员在工位上不需要抬臂或者弯腰就能完成装夹操作，符合工位操作的人机工程要求。和普通的台虎钳相比，这款管虎钳的夹持面专门针对圆柱工件设计，不需要额外搭配V型铁就能完成圆管的装夹，装夹效率更高，夹持稳定性更好，在小型管道安装、五金维修、教学实训的场景中都能适配使用，结构上没有复杂的传动零件，整体可靠性高，长期使用也不容易出现故障。
