三耳带定位孔中心成型钣金结构件

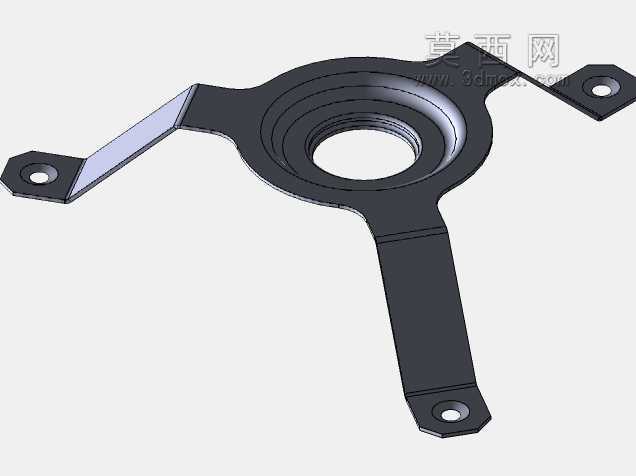

　　这款三耳式钣金构件在轻工自动化输送线、小型工装夹具定位模块、民用电器内部支撑结构中有着广泛的适配场景，核心作用是作为中间转接载体，实现中心轴类部件与外围三个不同方向安装点位的刚性连接，同时依托中心区域的一体成型结构，省去额外嵌套轴套的装配工序，降低小批量设备组装的累计公差。从实际使用场景来看，这类构件常出现在小型旋转工位的定位支撑环节，比如半自动贴标设备的标签料带张紧臂转接座、小型分拣设备的拨杆安装基座，三个呈放射状分布的安装耳分别对应不同方向的连杆或固定座，中心成型的凸台结构直接套入定位销轴，无需额外加装衬套就能满足低转速、轻负载工况下的转动配合需求。

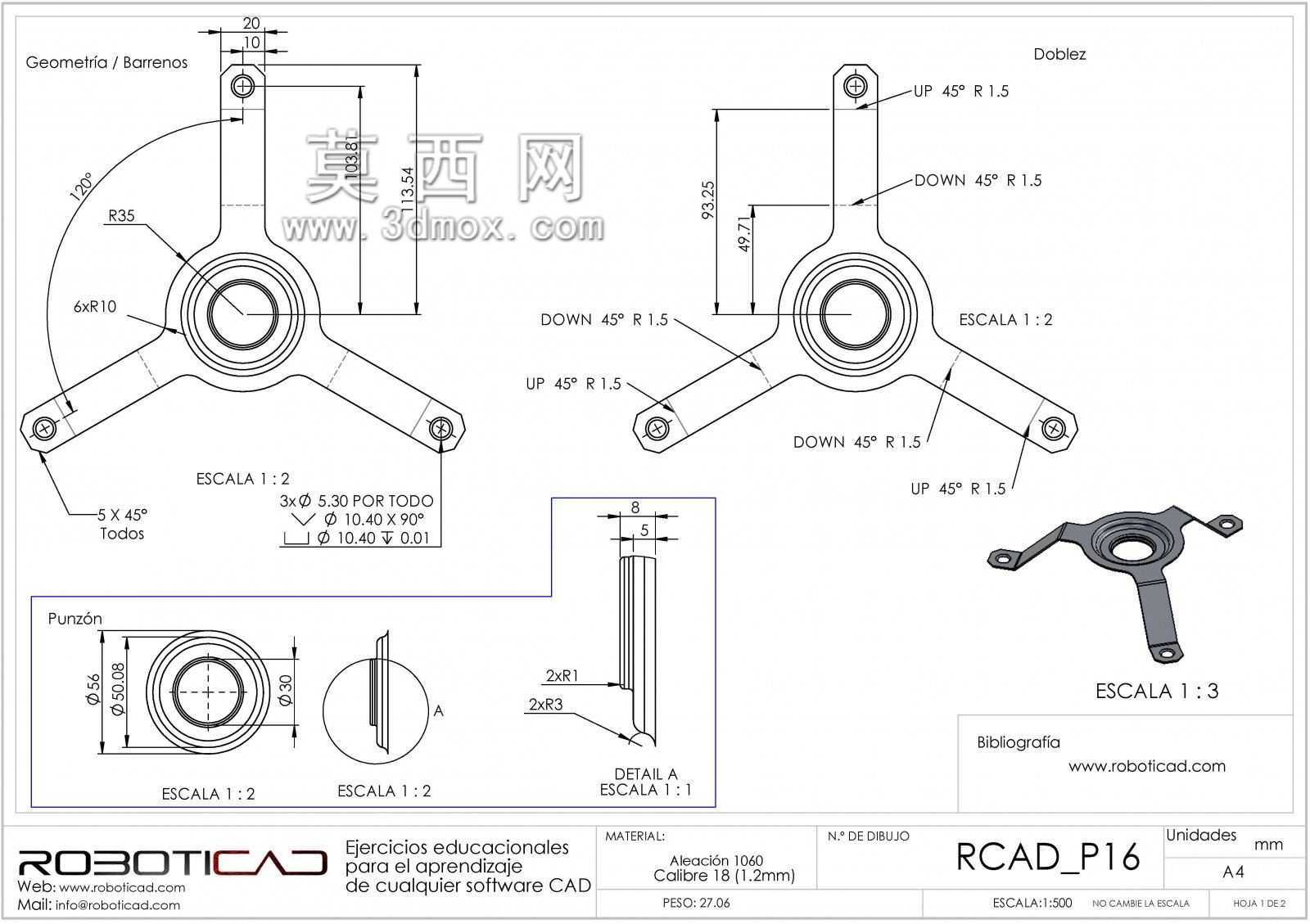

　　设计层面上，这款构件采用1.2mm厚度的冷轧钢板作为基础基材，整体通过连续冲压工序完成成型，三个安装耳的角度经过精准校核，相邻耳片之间的夹角完全匹配配套机构的运动轨迹，避免安装后出现连杆运动干涉。中心区域的成型凸台采用翻边挤压工艺一次成型，凸台的内孔公差控制在0.03mm范围内，既能保证与销轴的滑动配合间隙，又能通过翻边结构提升中心区域的结构强度，避免薄板件在长期受径向力时出现孔位变形。每个安装耳的末端都设计有沉头安装孔，孔位周边做了小范围的压印强化处理，螺丝锁紧时不会因为薄板受力出现凹陷，保证安装面的贴合度。耳片上标注的折弯角度分为向上45度和向下45度两类，折弯处的内R角统一为1.5mm，既符合钣金折弯的最小工艺半径要求，避免折弯处出现材料开裂，又能保证折弯后耳片的角度一致性，减少后续校形的工作量。

　　从安装边界尺寸来看，构件中心凸台的外径为10mm，总高度为5mm，三个耳片展开后最大回转半径为35mm，耳片末端安装孔的中心距中心基准的距离为33.25mm，安装时需要预留的最小平面空间为直径80mm的圆形区域，垂直方向需要预留的装配空间不小于10mm，避免与周边其他结构件出现磕碰。耳片上的安装孔直径为3.5mm，适配M3规格的沉头螺丝，锁附时推荐扭矩控制在0.8N·m，防止扭矩过大造成耳片变形。中心凸台的内孔直径为6mm，适配直径6mm的圆柱销轴，配合间隙控制在0.02-0.04mm之间，既能保证转动灵活性，又不会出现过大的旷量。

　　细节处理上，所有的板材边缘都做了去毛刺处理，折弯处的压痕均匀，没有出现材料拉伤或褶皱的情况，三个耳片的平面度控制在0.1mm以内，保证安装后与配合面的贴合度。中心成型凸台的端面与基准面的垂直度公差为0.05mm，避免销轴安装后出现倾斜，影响整套机构的运动精度。在实际建模过程中，需要重点关注钣金折弯的扣除值设置，针对1.2mm厚度的冷轧钢板，90度折弯的扣除值设置为2.0mm，45度折弯的扣除值按照折弯系数表对应折算，保证展开后的下料尺寸精准，减少试模过程中的材料浪费。同时要注意中心翻边成型的预冲孔尺寸计算，预冲孔直径设置为3.3mm时，翻边后高度能稳定达到5mm，内孔尺寸也能控制在公差范围内，不会出现翻边开裂或者高度不足的问题。这类构件因为采用一体冲压成型工艺，生产效率高，成本可控，在大批量的小型设备配套中优势明显，相比传统的机加工支架，重量能降低60%以上，同时满足轻负载工况下的强度要求。
