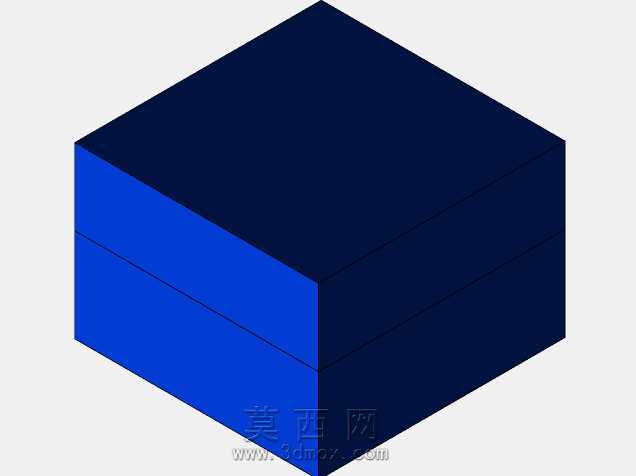

纽扣注塑成型上下合模结构设计

　　这套合模结构针对服饰类圆形纽扣的批量注塑成型需求设计，核心采用上下模对开的分型布局，适配卧式注塑机的常规装夹工位，模架整体采用标准模坯规格，可直接适配多数中小型注塑设备的拉杆间距与安装孔位，无需额外定制转接板。从成型逻辑来看，下模设置与纽扣外轮廓完全贴合的凹模型腔，型腔深度严格匹配纽扣的成品厚度，边缘做0.2mm的脱模斜度处理，避免开模时塑件粘黏下模；上模对应位置设置凸模成型块，除了压合形成纽扣的上表面轮廓，还集成了两个细小的成型柱，直接在注塑过程中加工出纽扣表面的穿线孔，省去后续钻孔工序，大幅提升成品生产效率。上下模的合模导向依靠模架四角的导柱导套完成，导柱采用H7/m6的过渡配合精度，合模时的定位误差可控制在0.02mm以内，

　　避免分型面错位导致的塑件飞边问题。在实际生产场景中，这类模具多用于聚丙烯、ABS等通用热塑性塑料的纽扣成型，单模单次可成型1粒纽扣，若扩展为多腔布局可直接沿用该核心结构，仅需在模架上阵列型腔与浇注系统即可。设计过程中重点考量了熔体的填充路径，浇口设置在型腔侧边缘的潜伏式浇口位置，开模时浇口凝料可自动与塑件分离，无需人工修剪；冷却水道沿型腔外围环形布置，水道距离型腔壁的距离保持在15mm左右，保证冷却均匀，减少塑件成型后的收缩变形。上下模的合模间隙控制在0.01mm以内，既保证排气顺畅避免填充缺料，又不会出现溢料飞边。脱模结构采用顶针顶出设计，顶针布置在纽扣下表面的非外观面位置，顶出行程设置为8mm，刚好将塑件顶出型腔5mm以上，

　　方便机械手取件或人工取料。从安装边界来看，整套模具的闭合高度适配100-150吨锁模力的注塑机参数，定位圈采用标准100mm直径规格，浇口套的球面半径与注塑机喷嘴匹配，可直接上机安装调试。这套结构的核心优势在于结构简单可靠，加工难度低，型腔部分可采用镶件式设计，当纽扣规格调整时仅需更换模腔镶件即可，无需重新制作整套模架，大幅降低小批量多款式纽扣生产的模具成本。在日常生产维护中，分型面需定期清理残留的塑料碎屑，导柱导套每周加注一次润滑脂，成型表面做镜面抛光处理，保证纽扣表面的光洁度达到服饰配件的外观要求，避免出现划痕、缩痕等外观缺陷。针对穿线孔的细小成型柱，设计时做了根部R0.3mm的圆角强化处理，避免反复开合模过程中出现柱体断裂的问题，延长模具的连续生产寿命。
