星型气缸布局往复式内燃动力装置

　　在航空活塞动力、小型农用作业机械、老式固定翼通航飞机以及部分特种应急动力单元的应用场景中，这类气缸沿曲轴中心呈辐射状排布的动力装置，凭借紧凑的轴向尺寸、优异的风冷适配性，始终占据着不可替代的应用位置。不同于直列、V型气缸布局的动力装置，这类径向排布的结构可以在更小的轴向空间内布置更多气缸，单圈排布的气缸可以直接通过迎面气流完成散热，不需要额外设计复杂的水冷管路与散热腔室，在轻量化要求高、维护条件有限的作业场景下，这种结构的可靠性优势十分突出。

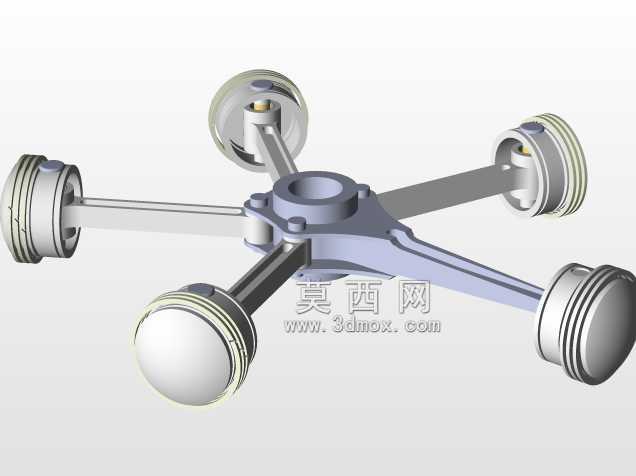

　　从实际功能逻辑来看，这类动力装置的所有连杆都铰接在同一根曲轴的曲柄销上，曲轴每旋转一周，各个气缸可依次完成做功行程，动力输出的平顺性远优于同缸数的直列单排结构，同时因为所有气缸围绕中心曲轴均匀分布，整机的质心可以落在曲轴轴线上，高速运转时的转动惯量平衡更容易实现，不需要额外加装大尺寸的平衡轴来抵消往复惯性力，进一步压缩了整机的重量占比。在实际选型适配中，这类结构的动力装置通常用于对径向尺寸容忍度高、但轴向安装空间受限的场景，比如老式螺旋桨飞机的机头安装位，不需要额外预留长直列气缸的布置空间，曲轴前端可以直接连接螺旋桨传动机构，动力传递路径极短，传动损耗比多段传动的布局低12%左右。

　　在结构设计层面，这类动力装置的核心设计难点在于多连杆共曲柄销的润滑与磨损控制，以及辐射状气缸的热变形补偿。因为所有连杆的大端都集中在同一个曲柄销位置，运转过程中该位置的载荷是周期性交变的，且不同气缸做功时对曲柄销的施力方向沿圆周方向均匀分布，设计时需要在曲柄销内部设计贯通的润滑油道，通过曲轴旋转的离心力将润滑油甩到各个连杆大端的轴瓦配合面，保证高转速下的润滑膜稳定。同时因为各个气缸呈辐射状向外布置，气缸的受热膨胀方向都是沿自身轴线向外，不会出现直列发动机相邻气缸热膨胀互相挤压的问题，设计时只需要在气缸安装法兰位置预留0.1-0.2mm的热膨胀间隙，就可以避免热态下的装配应力累积。

　　从安装边界来看，这类动力装置的整机外形呈近似圆柱状，安装支点通常布置在曲轴箱的圆周方向，一般设置3-4个均匀分布的安装耳座，安装面的平面度要求控制在0.05mm以内，避免安装时产生附加弯矩导致曲轴运转卡滞。整机的径向尺寸由单缸排量与缸数决定，常见的5缸、7缸布局的径向动力装置，径向尺寸通常在800mm-1200mm区间，轴向尺寸仅为同功率直列发动机的三分之一左右，安装时需要在曲轴输出端预留足够的传动连接件安装空间，同时在气缸外围预留至少100mm的通风间隙，保证风冷气流可以顺畅流过各个气缸的散热鳍片，避免局部过热导致的拉缸故障。

　　在实际作业工况下，这类动力装置的油门响应速度比同排量的直列结构更快，因为各个气缸的进气路径长度基本一致，油气混合的均匀性更好，加速过程中不会出现部分气缸供油滞后的问题。但这类结构也存在固有的设计局限，因为气缸呈辐射状排布，下部气缸的润滑油容易在停机状态下流入燃烧室，下次启动时容易出现烧机油冒黑烟的情况，设计时需要在每个气缸的进气道位置设置挡油结构，同时在曲轴箱的最低位置设计回油腔，通过回油泵将积存的润滑油及时抽回油底壳，减少停机时的润滑油窜流问题。对于需要长时间连续运转的应用场景，还需要在排气总管位置设置温度监测点，因为各个气缸的排气路径长度不同，外侧气缸的排气温度会比靠近中心位置的气缸低10-15℃，调试时需要根据各缸的排气温度微调喷油提前角，保证各缸的做功负荷均匀，避免单缸过载导致的结构损坏。
