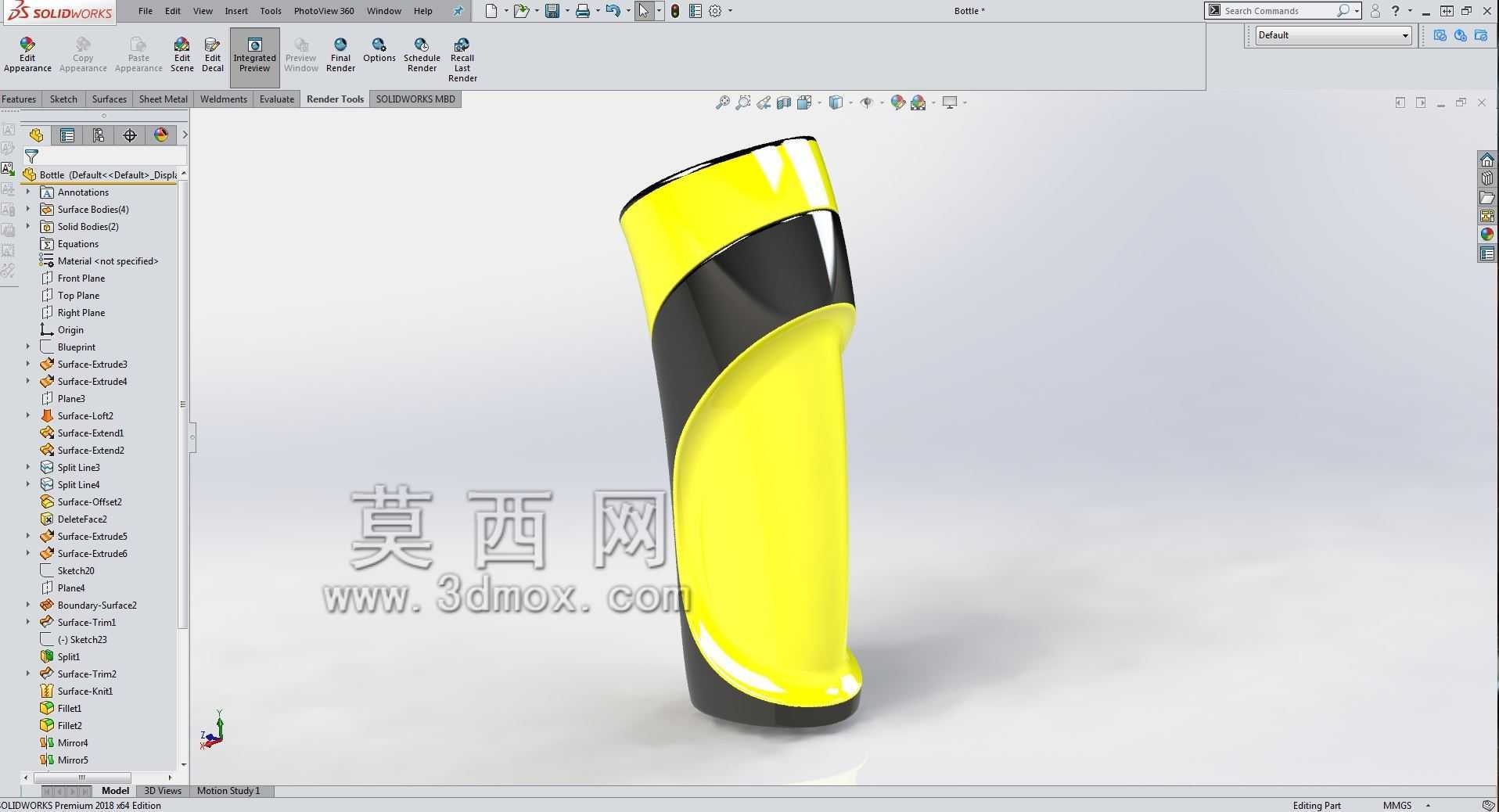

螺旋双色曲面手持便携容器造型设计

　　这类螺旋曲面双色手持容器，在日化洗护、便携饮品包装领域有很广的适配场景，日常出行携带的洗护分装、运动补给饮品盛装，都能用到这类握持手感优化的容器结构。不同于常规直筒圆柱瓶身，这款容器的核心设计逻辑围绕单手握持的人机交互展开，整体曲面顺着人体手掌自然握持的弧度做连续螺旋扭转，黄黑双色分区刚好对应手掌虎口、指腹的贴合区域，握持时手指能自然卡入曲面凹陷的过渡带，哪怕手心出汗或者沾有少量液体，也不容易出现打滑脱手的情况。从结构边界来看，瓶身整体做了等壁厚的均匀抽壳处理，底部做了内凹的平底支撑结构，放置在平面上时不会因为曲面造型出现晃动，支撑面的接触环宽度控制在合理范围，既保证放置稳定性，也不会因为底部接触面积过大导致脱模时出现粘模问题。

　　瓶身的螺旋双色结构并非后期表面印刷，而是在结构建模阶段就做了实体分区，两个颜色对应的壳体部分做了错位的嵌合卡扣结构，后续做双色注塑加工时，两个色区的结合面能形成足够的抱紧力，不会因为日常挤压、跌落出现色层分离的问题。建模过程中，曲面的连续性是重点把控的环节，整个瓶身的外表面全部做G2连续处理，没有尖锐的棱角或者曲面折痕，一方面是握持时不会硌手，另一方面注塑成型时塑胶熔体在模腔内的流动阻力更均匀，不会因为曲面突变出现流痕、缺胶的成型缺陷。瓶口部分预留了标准的螺纹接口边界，可以适配常规的旋盖、按压泵头两种密封结构，不需要额外做结构改模就能适配不同的内容物封装需求，瓶口的密封面做了0.3mm的内凹止口，

　　配合瓶盖的密封垫圈能达到日常防漏的要求，放在背包里倾倒也不会出现内容物渗漏的情况。从实际使用的功能特性来看，瓶身的扭转曲面除了提升握持手感，还能在视觉上形成修长的观感，同等容积下比直筒瓶身看起来更纤细，便携收纳时占用的背包侧袋空间也更小。结构设计时特意在双色结合的位置做了0.1mm的错位溢料槽，双色注塑时产生的少量飞边会藏在溢料槽内，后续不需要额外做人工修边就能达到外观要求，能有效降低批量生产的后处理成本。瓶身的壁厚整体控制在1.2mm-1.5mm之间，螺旋凸起的位置没有做局部加厚，避免成型时出现缩水凹痕，同时这个壁厚范围也能保证瓶身有足够的挤压回弹性，用来装洗护用品时，挤压瓶身就能顺利挤出内容物，松开后瓶身能快速回弹恢复原状，

　　不会因为长期挤压出现不可逆的变形。考虑到日常使用中的跌落场景，瓶身底部的圆角做了加大处理，跌落时底部接触地面的瞬间，冲击力能顺着曲面均匀分散到整个瓶身，不会因为应力集中在边角位置出现开裂。整个造型的曲面构建没有用零散的面片拼接，而是用整体扫掠的方式生成主曲面，后续做结构修改时只需要调整引导线的参数，就能快速调整瓶身的扭转角度、粗细比例，能快速衍生出不同容积、不同扭转幅度的系列化产品，不需要重新搭建整体曲面框架，对于后续的产品迭代来说能节省不少建模改模的时间。
