气缸配套定心连杆机械结构设计

　　在气动执行机构的传动链路里，定心连杆是承担动力传递与位置校准的核心受力零件，常见于自动化装配线的工件定位工位、气动夹具的同步夹紧单元、输送线的挡料止停机构这类需要精准对心的场景，它的作用是把气缸输出的直线往复动力，按照固定的运动轨迹传递到执行端，同时保证执行端在动作全程不会出现径向偏摆，避免因受力偏移导致的工件夹伤、定位失准、机构卡滞等现场故障。

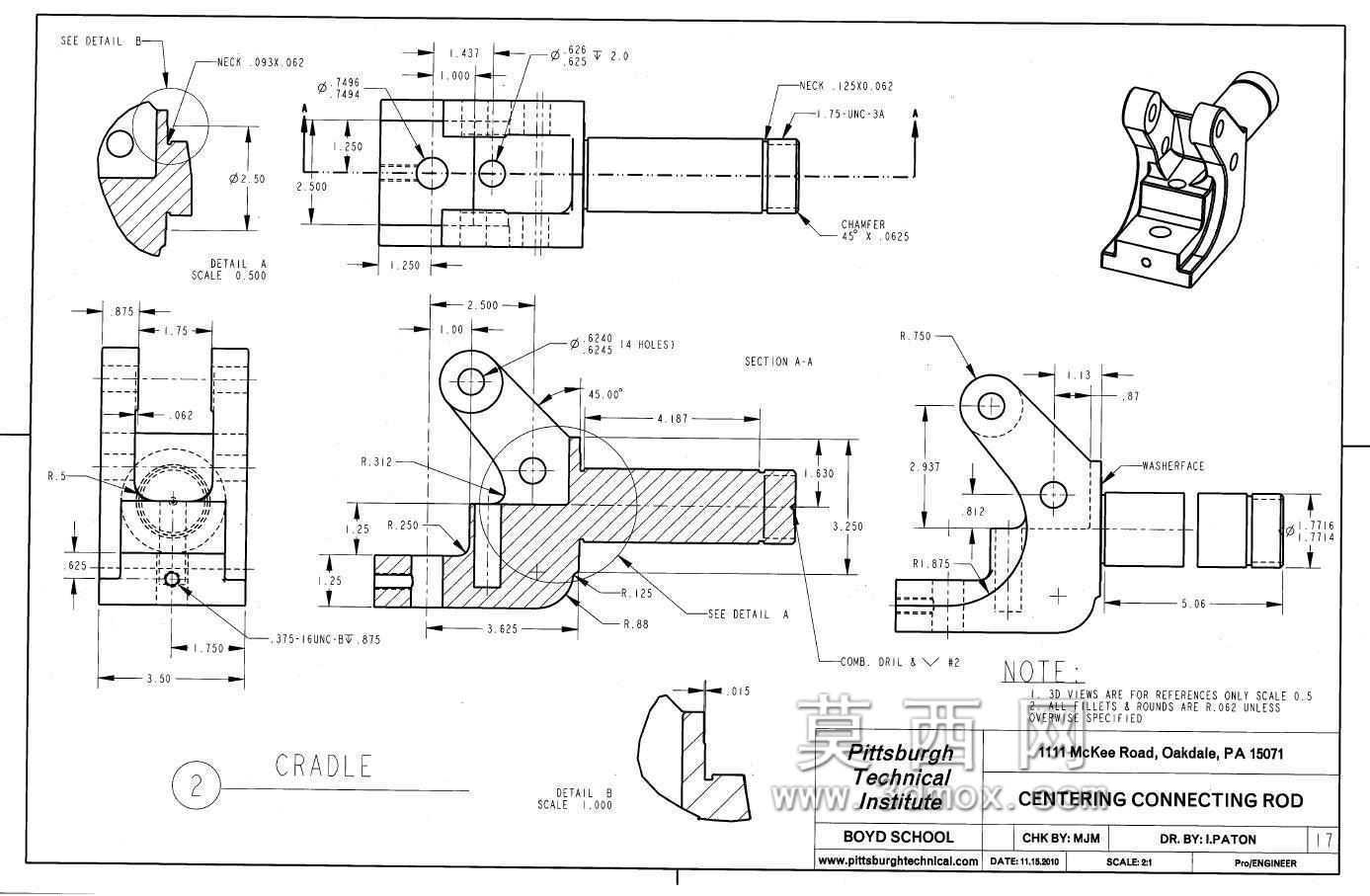

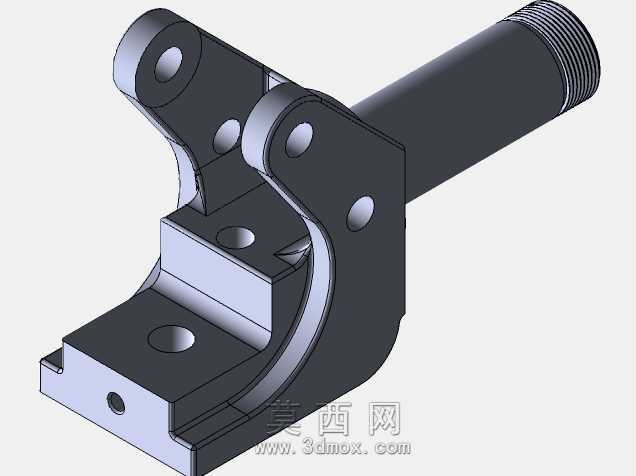

　　从结构设计逻辑来看，这款定心连杆采用了分体式受力布局，一端设置与气缸活塞杆端匹配的铰接安装孔，孔位周边做了加厚凸台处理，用来分散活塞杆往复冲击带来的局部应力，避免长期交变载荷下出现孔位变形、开裂的问题；杆身部分做了等强度的截面过渡，没有出现突然的截面突变，从铰接端到定心工作端的截面尺寸按照受力弯矩分布逐步收窄，既控制了零件整体重量，减少气缸动作时的惯性负载，又保证了杆身的抗弯、抗扭刚度，不会在传递推力时出现挠曲变形。另一端的定心工作端设置了带定位止口的弧形贴合面，这个面的轮廓精度直接决定了机构的对心精度，设计时贴合面的圆弧半径与被定心工件的外圆半径做了匹配公差，保证接触时是面接触而非线接触，降低接触应力的同时，避免定心过程中刮伤工件表面。

　　安装边界方面，连杆铰接端的安装孔中心到定心端工作面的中心距是整个机构的核心安装尺寸，这个尺寸的公差直接影响气缸行程的利用率，设计时将这个尺寸的公差控制在IT7级，保证装配后气缸伸出到额定行程时，定心端刚好到达预设的对心位置，不需要额外增加调整垫片来补偿尺寸误差。铰接孔的内径与气缸活塞杆的连接销采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证铰接转动时没有卡滞，又不会因为间隙过大导致传动过程中出现回程间隙，影响定位重复精度。杆身的外侧轮廓做了倒角处理，所有锐边都倒了R0.5的圆角，一方面避免装配时划伤操作人员，另一方面减少应力集中点，提升零件的疲劳寿命。

　　从实际使用的工况适配来看，这款连杆的结构设计考虑了车间现场的维护需求，铰接孔位置预留了润滑脂注油通道，日常维护时可以直接在外部加注润滑脂，不需要拆解整个连杆机构就能完成铰接副的润滑，降低设备维护的停机时间。定心端的贴合面做了表面淬火处理，硬度达到HRC40-45，因为这个位置长期和工件接触，容易出现磨损，淬火处理后可以大幅提升接触面的耐磨性能，延长零件的更换周期。杆身的非配合面做了发黑处理，具备基础的防锈能力，适合车间多粉尘、少量切削液飞溅的工作环境，不会因为短期的潮湿环境出现表面锈蚀。

　　在运动轨迹校核上，设计时已经通过运动仿真验证了连杆在整个摆动行程内不会和周边的夹具底座、气缸缸筒、输送线护板等周边零部件出现运动干涉，杆身的摆动角度范围和气缸的行程做了匹配，当气缸处于缩回状态时，连杆的定心端完全退回到工位外侧，不会阻碍工件的正常输送；当气缸伸出到位时，定心端刚好贴合工件的定位基准面，完成对心动作，整个运动过程没有死点，传动效率保持在较高水平，不会出现机构自锁的问题。另外，连杆上设置的工艺孔和减重槽，除了降低自身重量外，还可以作为装配时的工艺基准，方便加工时的装夹定位，也便于后续质检时快速检测各个形位公差是否符合设计要求，减少加工和检测环节的辅助时间。
