轻量化镂空铣削结构安装连接板

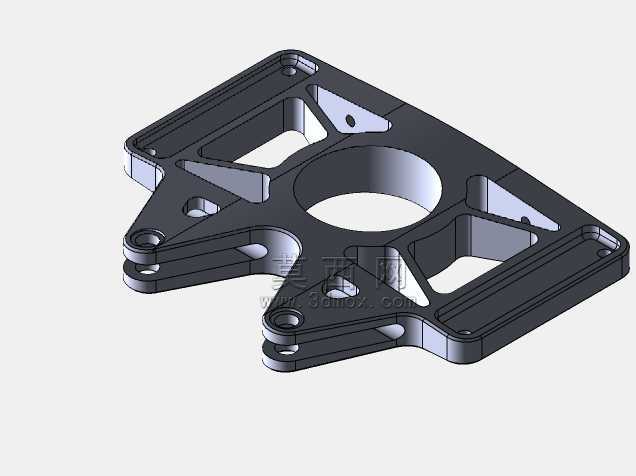

　　这类带镂空加强筋结构的铣削安装板，多应用在对安装空间、构件自重有严格限制的机电设备装配场景中，常见于小型动力单元的承载安装、检测设备的传感组件固定工位，也可作为非标自动化设备里的跨模块连接载体，替代传统厚重的实心安装座，在保证结构刚性的前提下降低整体设备的运动惯量，尤其适配需要频繁做往复位移的滑台挂载场景，减少驱动端的负载冗余。从结构功能来看，板件中部预留的大尺寸圆形通孔，并非单纯的减重设计，实际是为了给穿过安装面的轴类部件、管线接头或者旋转构件留出避让空间，避免安装后出现运动干涉；板体上分布的多个沉头安装孔，分别对应不同的连接点位，其中边缘的四个固定孔用于将整个板件锁固在设备基座的对应安装面上，

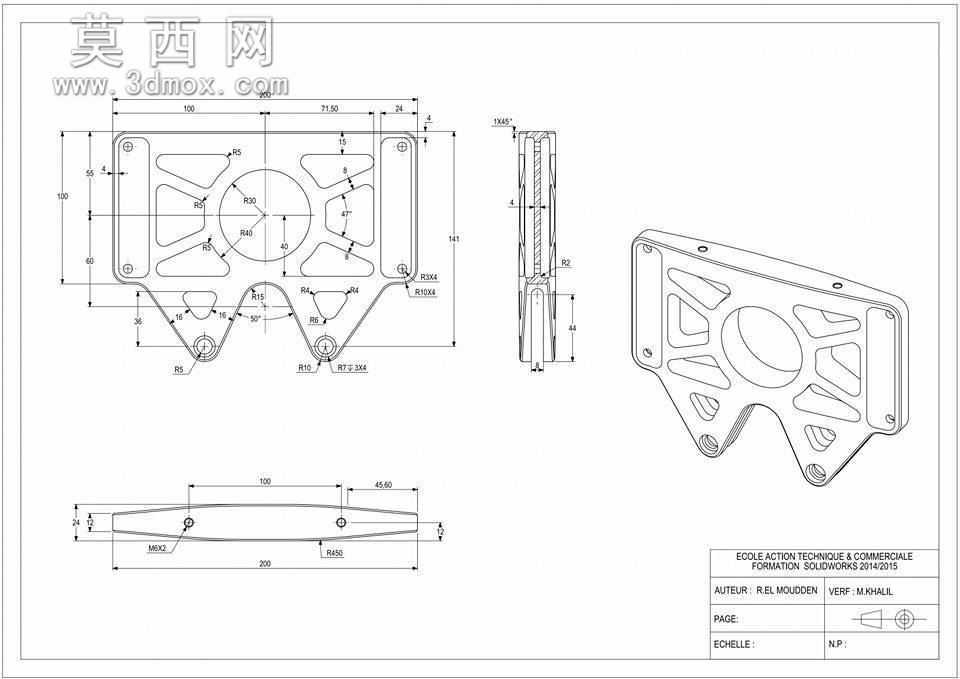

　　下部两个带凸台的安装位则用于挂载外部功能组件，沉头结构的设计可以保证螺栓锁紧后端面无凸起，不会剐蹭周边相邻的运动部件。设计阶段的核心思路是在有限的安装边界内，平衡结构刚性与自重控制，板体上的X型加强筋并非随意排布，而是沿着各个安装孔的受力传导路径布置，当挂载端承受偏载力时，应力会顺着筋条均匀分散到整个板体的固定点位上，避免局部应力集中导致的板件变形；筋条之间的镂空区域，除了减重作用外，还能给安装作业留出扳手操作空间，也方便日常运维时观察下方组件的运行状态，同时在设备运行过程中，镂空结构可以提升空气流通效率，帮助附近的发热元器件散热。从图纸标注的尺寸边界来看，整个板件的长宽尺寸控制在常规小型安装座的适配范围内，

　　厚度方向做了渐变收窄设计，中部区域厚度略大于边缘，对应中部大孔周边的受力集中区域做了补强，边缘区域做薄处理进一步降低自重；所有安装孔的位置公差都按照铣削加工的经济精度设定，既保证装配时的互换性，又不会过度提升加工成本，板件的边角处都做了圆角过渡，避免铣削加工后出现应力集中的尖角，也防止装配作业时划伤操作人员。实际加工过程中，这类零件多采用整块铝坯通过数控铣削一次装夹完成正反面加工，保证各个安装孔的位置度，侧面的薄型加强筋结构需要控制铣削进给量，避免加工时出现振纹影响结构强度，安装面的平面度控制在合理范围内，保证锁紧后不会出现安装间隙导致的组件偏移。在实际选型应用时，需要核对各个安装孔的孔距与待挂载组件的安装点位是否匹配，

　　中部避让孔的直径是否满足穿过构件的尺寸要求，板件的整体厚度是否适配安装空间的间隙，避免装配后出现与周边部件的位置冲突；如果应用在有振动的工况下，可以在安装孔位加装减震衬套，降低振动传导对板件连接强度的影响，定期检查固定螺栓的锁紧力矩，避免长期振动下出现连接松动。
