带U型卡扣的凸轮类机械五金构件

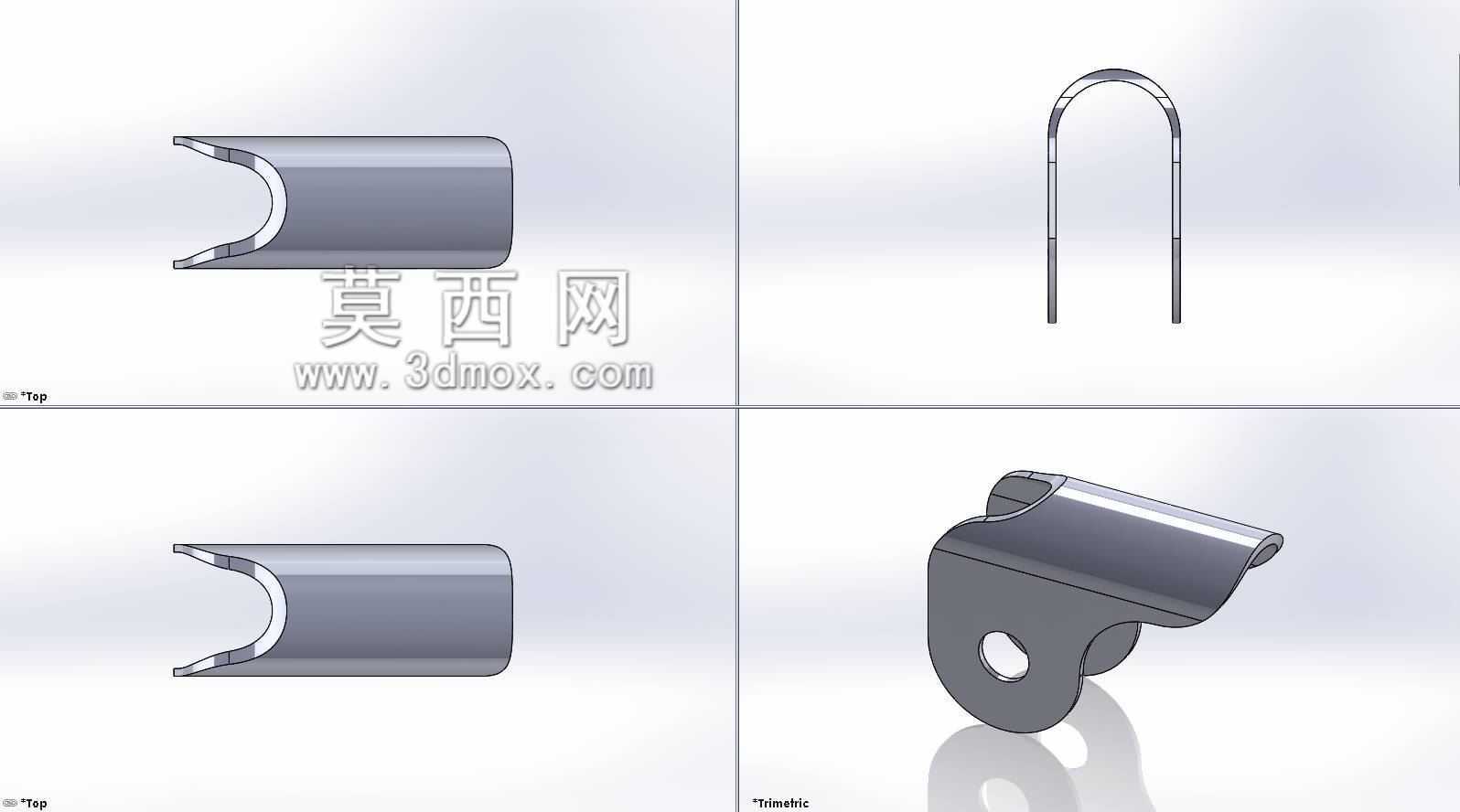

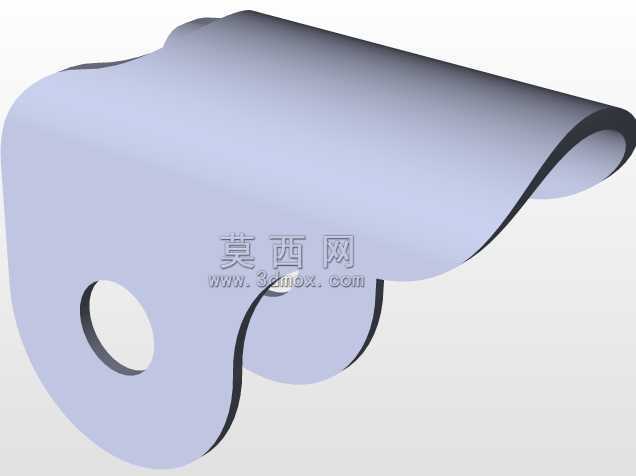

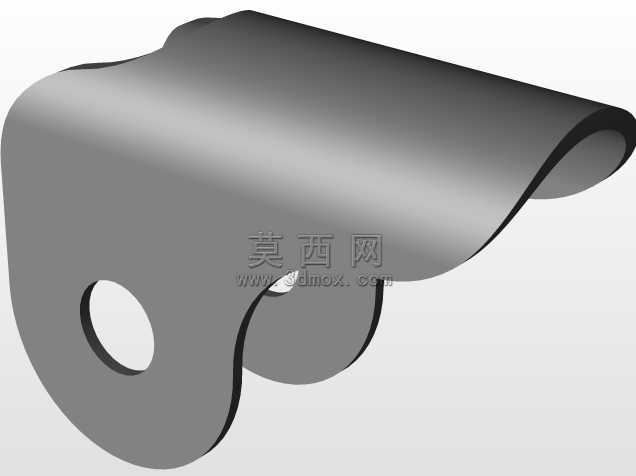

　　这类带U型卡扣结构的凸轮构件，常应用在小型轻工机械的间歇传动工位、自动化送料机构的行程触发单元，以及部分手动工装的定位锁紧模块中，区别于传统盘形凸轮的大尺寸安装需求，该构件走紧凑化设计路线，适配安装空间局促的小型设备场景。从实际功能来看，构件的弧形柱面承担凸轮工作面的作用，可在配套摆杆或顶杆接触时，将自身的回转或小幅摆动转化为从动件的规律直线位移，工作面的曲面轮廓经过平滑过渡处理，能避免从动件运动过程中出现刚性冲击，降低接触位置的磨损速率，延长整套传动副的维护周期。U型弯折的卡扣结构是该构件的核心安装定位结构，无需额外设计复杂的安装座，直接卡入对应直径的安装杆或固定轴上即可完成初步定位，配合构件本体上的通孔穿入锁紧销或紧定螺钉，

　　就能实现构件在轴上的周向与轴向固定，大幅缩减装配环节的零件数量，降低装配工时消耗。设计过程中优先考虑了安装边界的适配性，构件整体外轮廓没有突出的尖锐棱角，所有弯折位置都做了适配钣金冲压工艺的圆角处理，既避免安装调试过程中划伤操作人员，也能消除冲压加工时的应力集中问题，降低零件批量生产时的开裂不良率。凸轮工作面的弧度参数经过匹配从动件行程需求核算，能在设定的转角范围内输出稳定的升程与回程动作，曲面的表面粗糙度要求控制在合理区间，既保证从动件接触滑动时的顺畅度，也不会过度提升加工成本。U型卡扣的开口尺寸与配套安装轴的直径采用小间隙配合设计，卡扣的两个支臂具备适度的弹性变形量，装配时可借助支臂的微变形顺利卡入轴体，

　　装配到位后支臂回弹抱紧轴面，抵消部分设备运行时的振动载荷，避免锁紧件松动后构件出现位置偏移。构件上的安装通孔位置经过重心校核，通孔中心与构件的回转中心保持同轴度公差要求，确保锁紧后构件转动时不会出现偏心晃动，减少整套机构的运行振动。在实际设备选型应用中，这类构件常替代结构复杂的大型凸轮组件，用在小型包装设备的送料到位触发、小型装配工装的工件压紧驱动、文具类轻工产品的生产设备动作切换等场景，不需要配套复杂的凸轮轴安装座，直接利用现有设备的固定杆即可完成安装，能有效压缩设备的整体结构尺寸。构件的壁厚设计兼顾了结构强度与轻量化需求，在承受从动件常规接触压力的前提下，不会出现工作面变形的问题，同时整体重量较轻，降低驱动该构件动作所需的力矩，

　　适配小功率驱动元件的输出能力。从加工工艺角度看，该构件可采用钣金冲压折弯一体成型工艺制作，凸轮工作面可在成型后通过简单的表面打磨处理达到使用要求，不需要复杂的铣削加工工序，适合批量生产降低制造成本，在一些对成本控制较为严格的民用小型机械、DIY小型自动化装置中也能得到广泛应用。安装时需要注意，U型卡扣卡入轴体后，锁紧销需要完全贯穿通孔与轴上对应的定位孔，避免设备长期运行后构件受交变载荷作用出现周向转动，导致传动动作时序出错；凸轮工作面安装时需要与从动件的接触滚轮保持平行，避免出现局部偏磨导致轮廓精度下降，影响从动件的运动行程精度。
