自由曲面造型练习参考曲面结构

　　这类自由曲面结构在工业设计领域的应用覆盖多个场景，小到消费电子的外观过渡面、手持设备的握持曲面，大到交通工具的外覆盖件流线型面、工业设备的人机交互接触面，都需要先从基础曲面形态的构建逻辑练起，掌握曲面从边界线到曲率连续过渡的全流程控制方法。很多刚接触曲面建模的结构工程师容易陷入直接堆砌特征的误区，忽略曲面构建的底层逻辑，这个练习曲面的核心价值，就是帮从业者建立从基础轮廓线定义曲面走向的思维，而非依赖实体特征的加减来凑出曲面形态。

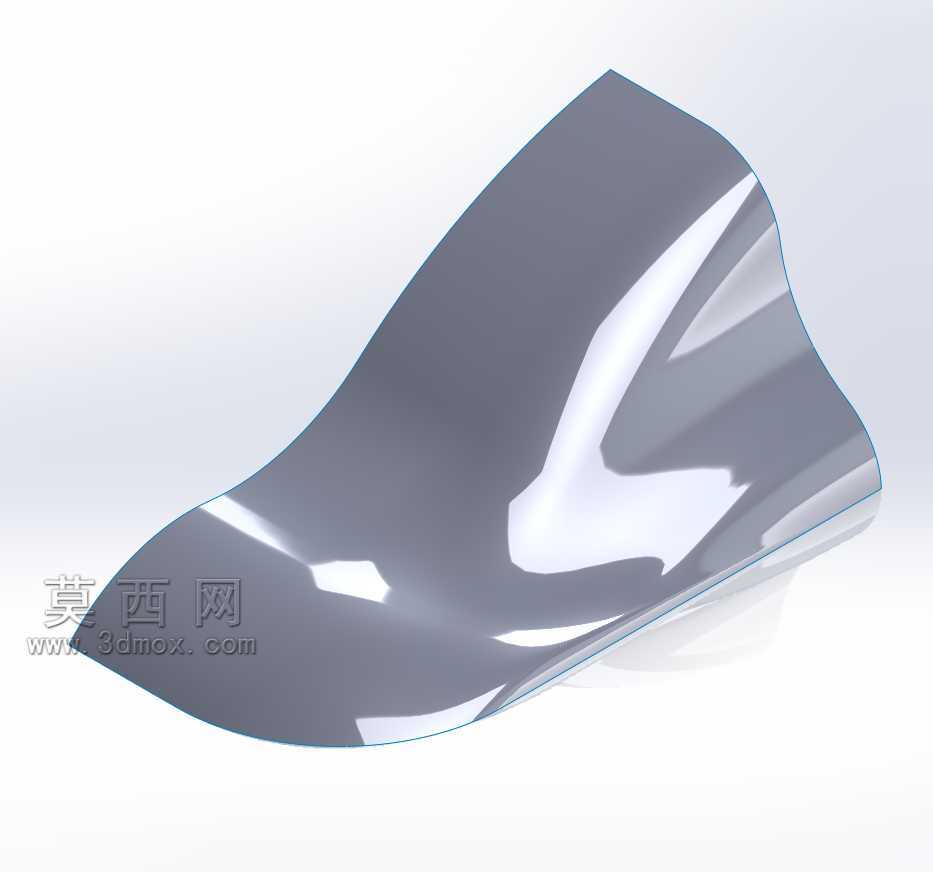

　　从实际设计逻辑来看，这个曲面没有设置复杂的安装孔位、连接卡扣等后续装配特征，完全聚焦于曲面本身的形态控制：整个曲面采用单张自由曲面构建，边界由四条空间样条曲线定义，相邻边界之间保持G2曲率连续，曲面内部没有出现曲率突变的棱线，光影反射下的高光带呈现顺滑的连续走向，没有出现扭曲、褶皱、收敛点畸变这类曲面建模常见的问题。做这类练习的时候，首先要确定曲面的主走向趋势，先搭建控制曲面整体形态的主骨架线，主骨架线的控制点数量不宜过多，每一个控制点的空间位置都要对应曲面的高低起伏趋势，避免后期调整曲面时出现牵一发而动全身的失控情况。

　　在实际的产品开发流程中，这类基础曲面练习积累的经验，会直接影响后续产品外观面的质量：比如做手持工具的握持曲面时，需要贴合人手握持的掌部弧度，曲面的曲率变化要和手掌的接触压力分布匹配，这时候就需要用到单张曲面顺滑过渡的构建方法，避免曲面出现硬棱导致握持硌手；做设备外罩的流线型面时，要考虑曲面的脱模斜度、表面喷涂的流平性，曲面的曲率半径不能出现过小的突变，否则会导致喷涂时油漆堆积、脱模时出现粘模拉伤的问题。

　　从建模的边界控制来看，这个练习曲面的外边界全部采用开放轮廓，没有设置封闭的实体加厚边界，目的就是让练习者专注于曲面本身的质量，而非后续的实体转化步骤。很多工程师做曲面时容易忽略边界的相切约束，导致曲面和相邻结构拼接时出现明显的接痕，这个练习里的四条边界线，每一条的端点切线方向都和相邻边界的端点切线方向保持匹配，后续如果需要把这个曲面和其他平面、曲面相接，只需要在边界处设置对应的连续约束，就能实现顺滑的拼接效果，不需要再反复调整边界线的形态。

　　在曲面的质量检查层面，这类练习曲面可以通过曲率梳、反射分析、高斯曲率分析等工具验证质量：整个曲面的高斯曲率值保持连续过渡，没有出现正负曲率突变的区域，反射条纹在曲面上滑动时没有出现折断、扭曲的情况，曲率梳的梳齿长度变化均匀，没有出现局部齿长突变的问题，这些指标都是判断工业级曲面是否合格的核心标准。很多消费电子、交通工具的外观面要求达到A级曲面标准，其基础的构建逻辑和这个练习曲面完全一致，都是从基础的边界线控制、曲率连续约束做起，只是后续会增加更多的细节特征、安装结构，但核心的曲面质量控制方法是通用的。

　　另外，这类曲面练习也能帮工程师建立空间形态的想象能力，很多时候二维图纸上只能给出曲面的几个关键截面线，工程师需要在三维空间里把这些截面线顺滑地连接成完整曲面，同时保证曲面的形态符合设计要求，这时候就需要大量的基础曲面练习积累经验，才能在拿到截面线的时候快速判断用哪种曲面构建方法最合适，是用放样、边界曲面还是自由造型，每种方法对应的控制点调整方式、约束设置逻辑都有区别，只有通过大量的基础形态练习，才能在实际项目中快速高效地构建出符合质量要求的曲面结构，避免后期反复调整曲面形态耽误项目进度。
