双摇杆联动压紧夹持工装结构设计

项目分类:通用五金配件 发布时间:2025-01-13 ID:895099
  • 双摇杆联动压紧夹持工装结构设计
  • 双摇杆联动压紧夹持工装结构设计
  • 双摇杆联动压紧夹持工装结构设计
  • 双摇杆联动压紧夹持工装结构设计
  • 双摇杆联动压紧夹持工装结构设计
  • 双摇杆联动压紧夹持工装结构设计
  • 双摇杆联动压紧夹持工装结构设计
  • 双摇杆联动压紧夹持工装结构设计

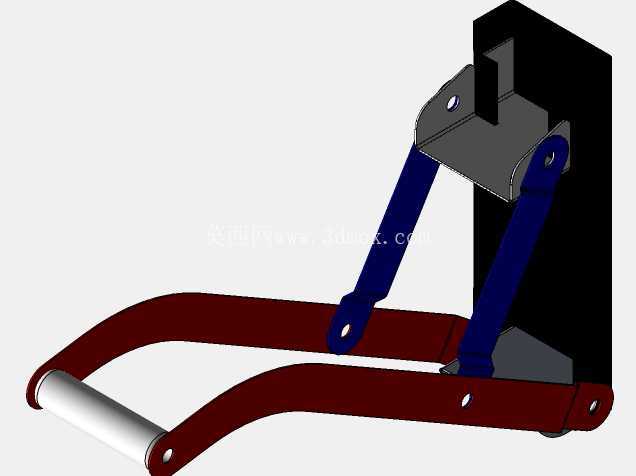

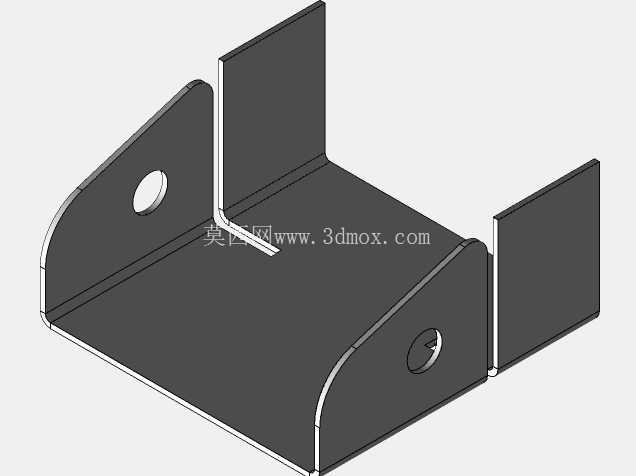

  该款联动压紧夹持结构,主要面向小型工件的快速装夹作业场景,常见于五金件焊接定位、小型零部件铣削加工装夹、装配线工件临时固定等工位,替代传统螺栓压紧方式,能大幅缩短单件装夹的辅助作业时间,提升批量加工的工位节拍效率。从结构组成来看,整套机构分为固定安装基座、两组对称布置的蓝色传动摇杆、下方红棕色弧形压臂、前端压合辊轴四个核心部分,基座部分采用L型折弯结构设计,背部预留两个沉头安装孔,可直接通过内六角螺栓固定在工作台面或者工装基板上,安装时需保证基座底面与安装面完全贴合,避免铰接点出现错位卡滞。传动摇杆与基座、压臂之间均采用圆柱销铰接,铰接孔内预留0.1mm的间隙配合量,既保证连杆转动过程无卡滞,又不会因间隙过大导致压合位置出现偏移。

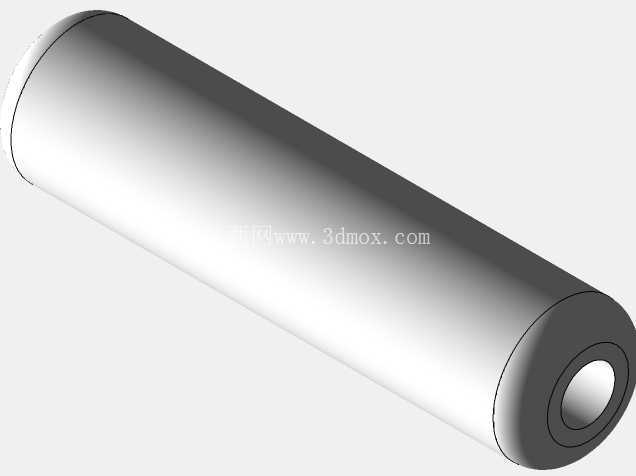

  下方的弧形压臂采用变曲率弧形设计,压合端的圆柱辊轴为可拆卸结构,表面做抛光处理,避免压合过程中在工件表面留下压痕,辊轴与压臂之间为间隙配合,压合接触工件时辊轴可自适应小角度转动,贴合不同表面弧度的工件,不会出现硬接触刮伤工件表面的问题。设计过程中优先考虑了操作力的传导路径,当操作人员向下按压压臂末端时,两组对称摇杆同步转动,将下压力转化为垂直方向的压紧力,利用连杆机构的死点位置实现压合后的自锁,即便加工过程中出现振动,压臂也不会自行松脱,无需额外增加锁止结构。

  安装边界方面,整套机构完全收拢状态下的垂直高度为128mm,压臂完全张开时的前端最大伸出长度为165mm,基座的安装孔中心距为72mm,适配市面上多数通用工装基板的孔位排布,无需额外打孔改造即可直接安装使用。压臂的压合行程为32mm,可兼容厚度在5mm到30mm之间的平板类、弧形类小型工件,压合力可通过调整铰接点的位置进行微调,针对不同材质的工件,比如薄壁铝件、塑料件、薄钢板,可通过更换不同长度的传动摇杆调整压合力大小,避免压合力过大导致薄壁工件变形。

  从实际使用场景来看,该结构在小型焊接工装中应用时,可快速固定待焊接的钣金件,焊接完成后只需向上扳动压臂即可松脱工件,相比传统的C型钳压紧,操作时间可缩短70%以上;在小型台钻加工工位使用时,可固定待钻孔的小尺寸工件,避免钻孔过程中工件移位导致的孔位偏差,同时无需操作人员手持工件,降低作业安全风险。结构上所有铰接位置均做了圆角过渡处理,没有尖锐棱角,避免操作人员操作过程中被划伤,所有受力部件的厚度均经过受力校核,压臂采用6mm厚的钢板折弯成型,传动摇杆采用4mm厚的钢板切割成型,在保证整体结构强度的前提下,尽可能降低整套机构的自重,减少安装基座的承重负担。整套机构没有复杂的弹性元件或者液压、气动组件,纯机械连杆结构,日常维护只需定期在铰接销位置涂抹少量润滑脂即可,无需复杂的保养流程,适合在加工车间、装配线等多粉尘、多油污的恶劣工况下长期使用,不会因为粉尘进入结构内部导致机构失效。压臂的弧形设计也预留了足够的操作空间,操作人员在放置或者取出工件时,压臂张开后不会遮挡工件的取放路径,可单手完成工件取放和压合操作,进一步提升作业效率。
