四合一排气歧管结构设计方案

　　在车用内燃机的进排气系统设计环节，排气歧管的结构合理性直接决定了发动机的排气效率、各缸排气均匀性以及整机动力输出表现，同时也会影响排气系统的振动特性与周边部件的热负荷水平。这款四合一结构的排气歧管，主要适配直列四缸发动机的排气端布局，核心作用是将四个气缸燃烧后排出的高温废气有序汇集，输送到下游的三元催化器、消声器等排气后处理装置中，避免各缸排气气流相互干涉，降低排气背压，保证发动机换气过程顺畅。

　　从实际使用场景来看，这类歧管广泛应用在小排量乘用车、轻型商用车的自然吸气或小功率涡轮增压发动机上，安装位置处于发动机缸盖的排气侧，紧邻发动机舱的高温区域，日常工作中需要持续承受800℃以上的高温废气冲刷，同时还要承受发动机启停过程中的温度交变带来的热应力，以及发动机运行时的振动载荷，因此结构设计上既要保证气流通道的顺畅性，也要兼顾结构强度与热变形补偿能力。

　　设计过程中首先确定的是管路的曲率参数，主曲线半径设置为80，这个曲率值是在综合考量发动机舱安装空间、气流转向阻力以及弯管成型工艺性后确定的——曲率半径过小会导致气流在弯管处形成明显的涡流区，增大气流阻力，提升排气背压；曲率半径过大则会占用更多安装空间，无法适配紧凑的发动机舱布局，同时会增加歧管整体重量，提升生产成本。管路的长度参数设置为120与40两个梯度，对应四个支管的长度差异化设计，目的是通过不等长支管的长度匹配，让各缸排出的废气到达汇集处的时间形成合理的相位差，避免相邻气缸的排气脉冲相互干扰，减少排气倒流的概率，提升各缸的扫气效率，这一点在高转速工况下对动力输出的提升尤为明显。整体高度控制在170，这个尺寸边界是严格匹配对应机型缸盖排气口到发动机舱内防火墙的距离确定的，既保证歧管安装后不会与周边的线束、冷却管路、车身覆盖件发生干涉，也预留了足够的隔热层安装空间，避免高温歧管烘烤周边部件引发老化风险。

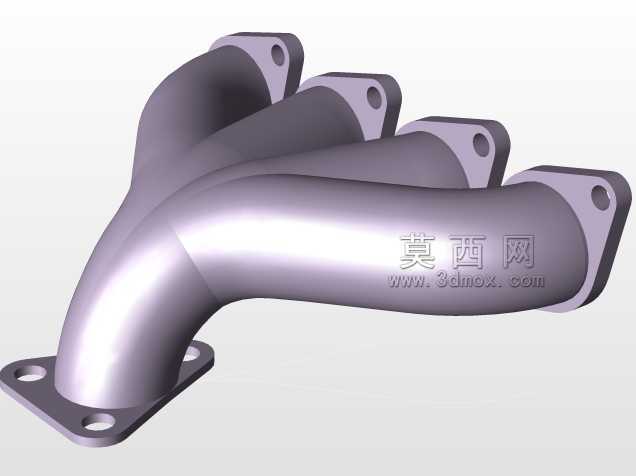

　　连接结构上，四个支管的进气端分别设计了独立的安装法兰，每个法兰上设置两个定位安装孔，与缸盖排气口的安装点位一一对应，安装时通过螺栓将法兰压紧在缸盖排气侧的密封垫上，保证每个气缸的排气接口密封可靠，避免高温废气泄漏。出气端采用整体式法兰结构，统一对接下游排气管道，法兰的密封面平面度需要控制在0.1mm以内，防止长期高温工作后出现密封面翘曲导致的漏气问题。管路主体采用等径圆滑过渡设计，从支管到总管的汇集位置采用渐变的流道截面，避免截面突变带来的气流阻力激增，管壁厚度根据热应力仿真结果做了差异化调整，弯管外侧的壁厚适当增加，抵消高温气流长期冲刷带来的磨损减薄风险，法兰与管路的连接位置设置了圆弧过渡段，减少应力集中，避免长期振动疲劳后出现焊缝开裂的问题。

　　在建模过程中，需要重点验证几个核心边界：首先是安装点位的同轴度，四个进气法兰的安装孔位置度公差需要控制在0.2mm以内，保证安装时能够顺利与缸盖对接，不会出现螺栓强行装配带来的附加应力；其次是流道的内表面顺滑度，建模时需要保证所有弯管、汇集位置的内表面没有明显的折角，减少气流沿程阻力；另外还要校核歧管的热变形量，在发动机正常工作温度下，歧管的轴向热伸长量需要控制在密封结构的补偿范围内，避免热胀冷缩导致的密封失效。这类歧管实际量产时多采用高硅钼球墨铸铁铸造或者不锈钢焊接成型，建模时的壁厚参数、圆角参数都需要匹配对应的成型工艺要求，比如铸造工艺需要预留拔模斜度，焊接工艺需要考虑焊缝的预留位置，保证三维模型能够直接对接后续的工艺生产环节，不需要做大幅度的结构调整。
