黄铜法兰式带手柄手动控制蝶阀结构

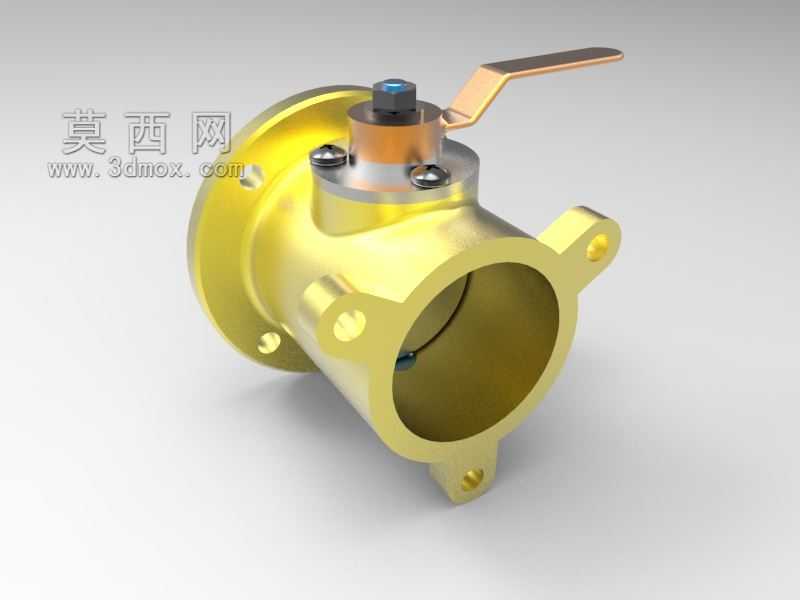

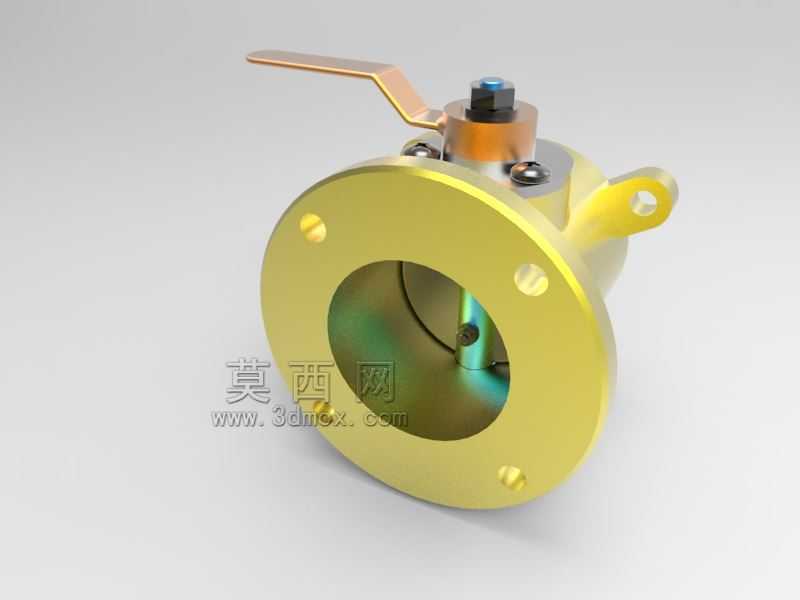

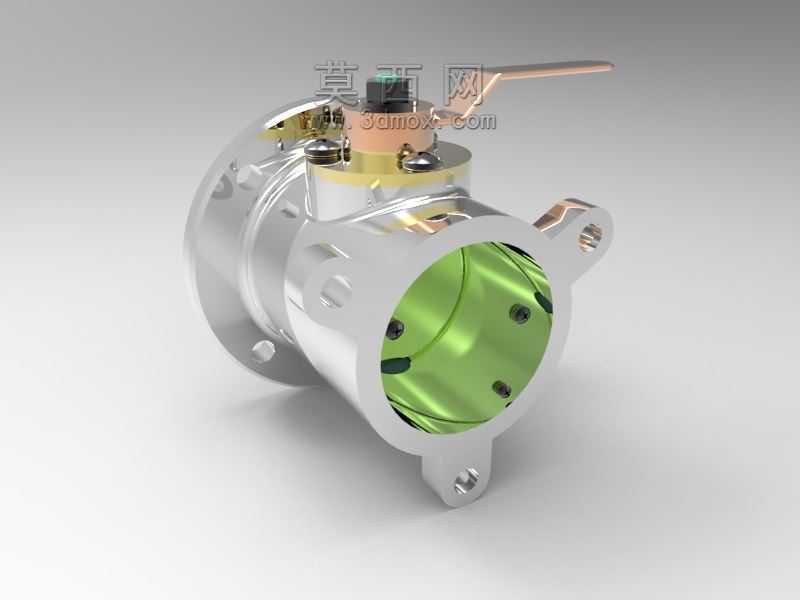

　　这款蝶阀的结构设计围绕低压流体管路的通断控制需求展开，主体采用黄铜材质锻造成型，适配民用供水、暖通循环、小型工业流体输送等场景的管路布设需求，在列车配套管路、小型设备冷却回路、民用给排水支路中都能见到同类结构的应用。从实际安装边界来看，阀体两端采用法兰对接结构，法兰端面上预留了对称分布的带安装凸耳的螺栓过孔，安装时无需额外焊接转接法兰，直接通过螺栓与管路端法兰锁紧即可完成固定，安装孔位的间距公差控制在±0.1mm范围内，能适配常规同通径管路法兰的对接标准，避免现场安装时出现孔位错位的问题。阀体的流道采用直通式等径设计，介质流经阀体时的流阻系数仅为0.2~0.3，相比同通径的截止阀流阻降低60%以上，

　　能有效降低管路输送过程中的压力损失，适合对管路压降有严格要求的循环回路使用。阀板的密封面采用锥面配合结构，关闭时阀板与阀体密封面完全贴合，密封比压控制在1.5~2MPa区间，既能保证低压工况下的零泄漏，又不会因为密封比压过大导致操作力矩过高，手动操作时无需借助额外加力杆，单人通过顶部手柄即可完成启闭动作。操作手柄采用扁钢冲压成型，表面做镀铜防锈处理，手柄与阀杆的连接采用扁方配合结构，配合间隙控制在0.05mm以内，避免长期操作后出现手柄松旷、开关位置偏移的问题，手柄的旋转角度限位直接集成在阀体顶部的压盖结构上，手柄旋转90度即可完成全开到全关的行程，限位位置的角度误差不超过1度，能准确指示阀门的开关状态，避免现场操作时出现误判。

　　阀杆与阀体之间的密封采用双层O型圈结构，上层O型圈负责阻挡外界灰尘杂质进入阀杆摩擦副，下层O型圈负责阻断管路内介质的外漏通道，两道密封的安装槽深度经过精确计算，O型圈的压缩量控制在15%~20%的合理区间，既保证密封可靠性，又能降低阀杆转动时的摩擦阻力，长期操作也不会出现阀杆卡涩的问题。阀体顶部的压盖通过两个内六角螺栓固定在阀体上，拆卸螺栓即可快速取出阀杆和阀板组件，现场维护时无需将整个阀体从管路上拆下，就能完成密封件更换、阀板清洁等维护操作，大幅降低后期运维的时间成本。从结构设计思路来看，这款蝶阀没有采用复杂的电动或气动驱动结构，完全针对手动操作的低压工况做优化，在保证结构强度和密封性能的前提下，尽可能简化零件数量，

　　整个阀门的可拆卸零件仅包括手柄、压盖、阀杆、阀板、密封件和紧固件，没有复杂的异形结构，加工时仅需常规的车削、铣削、钻孔工序即可完成所有零件的加工，制造成本相比同参数的软密封闸阀降低40%左右，适合大批量配套使用。阀体的壁厚根据通径和工作压力做了等强度优化，介质接触侧的壁厚均匀，没有应力集中的尖角结构，承压测试时能承受1.5倍公称压力的静压测试，不会出现阀体变形或渗漏的问题。安装时需要注意，阀体两侧的安装凸耳仅承担定位和辅助固定的作用，主要的连接强度由法兰端面的锁紧螺栓提供，安装时需要对角均匀拧紧法兰螺栓，避免因为螺栓拧紧力不均导致法兰面密封失效。手柄的操作方向与管路流向平行时为全开状态，垂直时为全关状态，现场布设管路时需要预留足够的手柄旋转空间，避免手柄旋转时与周边管路或设备结构发生干涉，手柄的旋转半径根据通径大小做了匹配设计，常规通径下预留150mm的操作空间即可满足全开全关的操作需求。这款蝶阀的结构设计充分考虑了民用和小型工业场景的实际使用需求，没有冗余的功能设计，所有结构都围绕可靠密封、便捷操作、低成本维护三个核心需求展开，是低压流体管路通断控制的典型实用结构，对于刚接触管路阀门设计的结构工程师来说，这款模型的结构布局、密封设计、安装接口设计都有很高的参考价值，能帮助理解手动蝶阀的核心设计逻辑，避免在同类产品设计中出现密封失效、操作力矩过大、安装干涉等常见问题。
