航空动力系统用圆柱螺旋压缩弹性构件

　　在航空航天动力装置的结构设计中，这类圆柱螺旋压缩构件是喷气动力单元里不可或缺的弹性功能件，日常做结构方案评审时，这类零件的参数匹配往往直接影响动力单元的工况稳定性。从实际应用场景来看，这类弹性件主要布置在喷气发动机的气门调节机构、管路缓冲连接位、附件安装减震支座处，承担着工况下的载荷缓冲、位移补偿、预紧力维持的核心作用，发动机在不同推力工况下，燃烧室、压气机段的振动会通过安装位传递到周边附件，这类螺旋构件可以通过自身的弹性形变吸收高频振动能量，避免附件因长期受交变载荷出现疲劳失效，同时在气门调节的执行机构中，它能保证阀芯在往复运动过程中始终保持稳定的预紧压力，避免气流压力波动导致的阀芯移位，保证气道开合的控制精度。

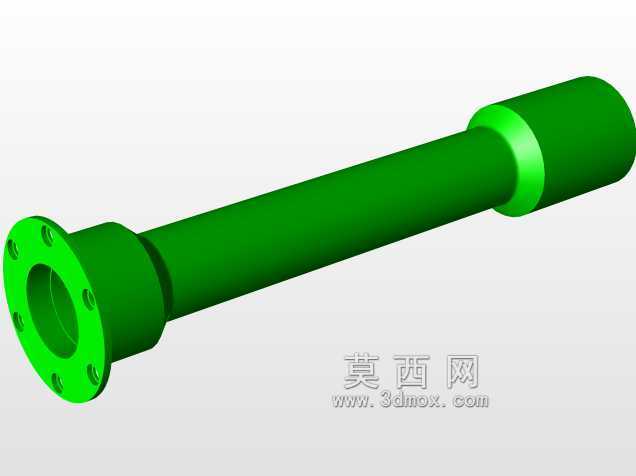

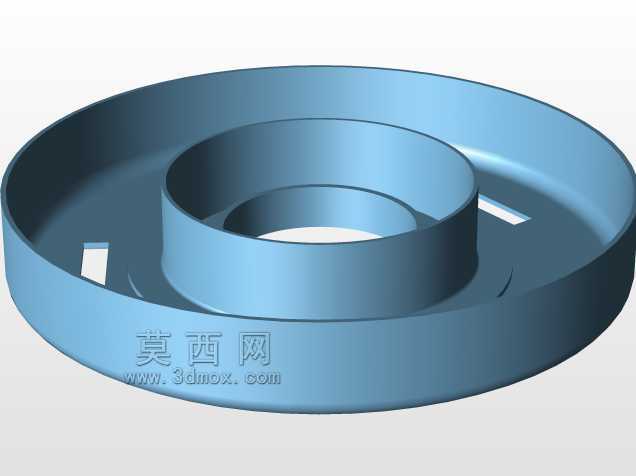

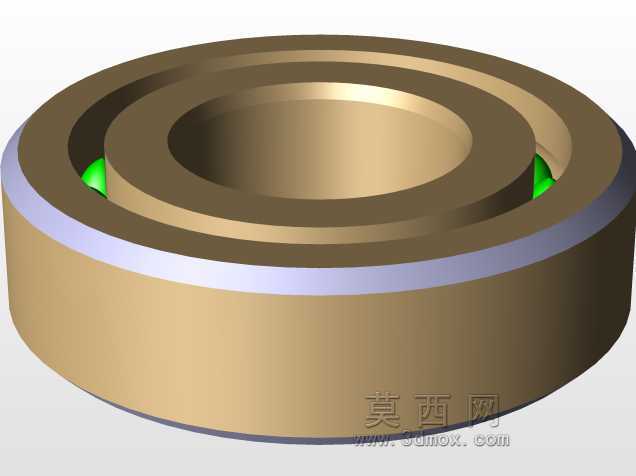

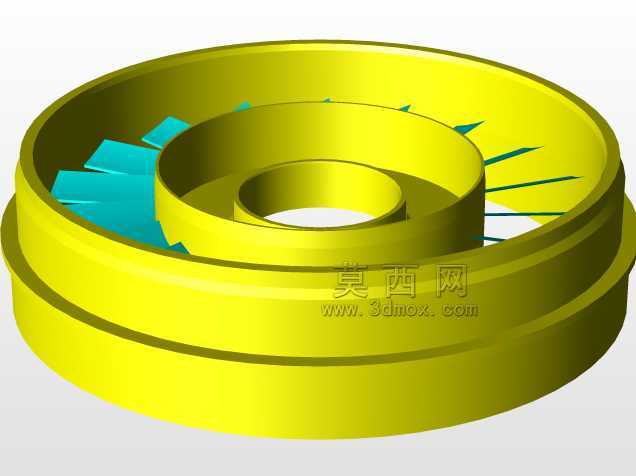

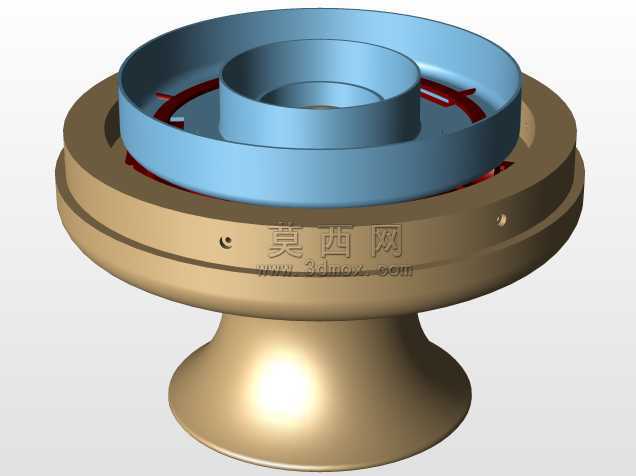

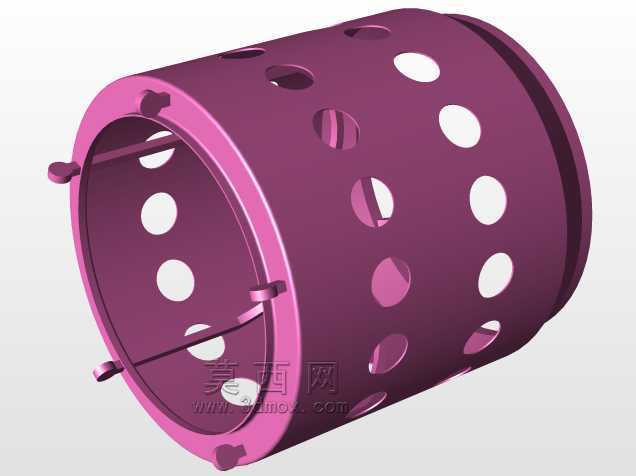

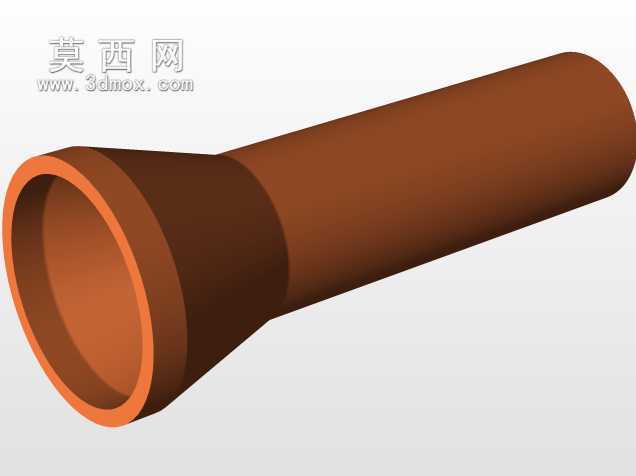

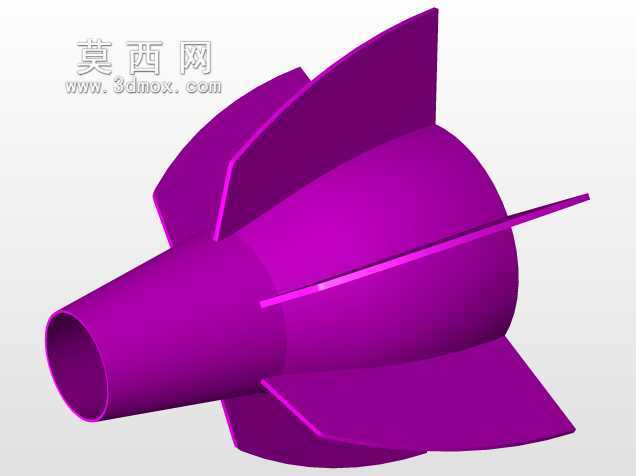

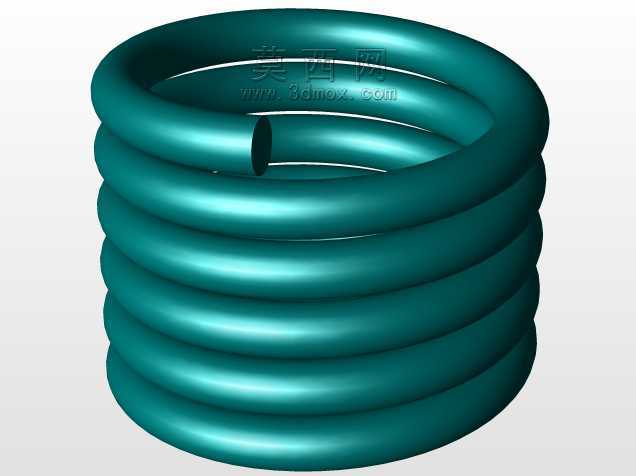

　　从设计思路层面拆解，这个构件采用等节距圆柱螺旋结构，首先是考虑到喷气发动机内部的安装空间非常紧凑，等节距的圆柱结构可以在有限的径向空间内获得更长的有效工作圈数，从而在相同的安装尺寸下获得更平缓的刚度曲线，避免刚度过大导致的缓冲失效，也不会因为刚度过小出现承载后并圈的问题。设计时首先要匹配安装边界的尺寸约束，构件的外径需要适配安装腔的内径，预留0.8-1.2mm的径向间隙，避免工作过程中弹簧外圈和安装腔内壁出现摩擦剐蹭，加速表面防护层的磨损；内径则要和中心导向杆保留0.5-0.9mm的间隙，既避免弹簧工作时出现径向窜动卡滞，也不会因为间隙过小导致热胀后抱死导向杆。构件的有效圈数设置需要结合工作行程来核算，总压缩量要覆盖发动机全工况下的最大位移量，同时预留15%以上的余量，避免极限工况下弹簧出现并圈冲击，导致疲劳断裂。两端的支撑圈采用并紧磨平的处理方式，每端的支撑圈长度控制在3/4圈到1圈之间，磨平后的端面平面度不大于0.1mm，保证弹簧安装后两端的支撑面和安装座完全贴合，避免工作时出现偏载，导致局部应力集中。

　　从功能特性来看，这类应用在航空动力场景的螺旋弹性件，和普通民用场景的弹簧有明显的性能差异，首先是耐温性能要适配发动机舱的工作温度，长期工作温度区间覆盖-40℃到350℃，不会因为高温出现应力松弛，也不会因为低温出现脆断；其次是抗疲劳性能，要能承受至少10^7次的交变载荷循环，在发动机全寿命周期内不需要更换，表面采用特殊的氧化防护处理，避免舱内的燃油蒸汽、润滑油雾腐蚀弹簧基体，同时表面粗糙度控制在Ra1.6以下，减少表面缺陷带来的疲劳裂纹萌生点。在做三维建模的时候，要特别注意螺旋线的升角匹配，升角过大容易导致弹簧受压时出现侧向失稳，升角过小则会浪费轴向安装空间，一般这类中径和丝径比值在6-8之间的压缩弹簧，螺旋升角控制在5°到8°之间是比较合理的区间，建模时还要考虑弹簧在自由状态下的节距误差，以及承载后的形变仿真，通过有限元分析校核每一圈的应力分布，避免最大应力出现在支撑圈和有效圈的过渡位置，那个位置是弹簧疲劳断裂的高发区，设计时可以通过过渡圈的节距渐变来分散应力集中。

　　实际做安装匹配的时候，还要考虑弹簧的刚度公差，一般航空级应用的弹簧刚度公差控制在±5%以内，避免同批次零件刚度差异过大，导致调节机构的预紧力出现偏差，影响发动机的控制精度。在管路缓冲的应用场景中，这类弹簧还要匹配管路的振动频率，通过刚度设计让弹簧的固有频率避开管路的激励频率，避免出现共振，放大振动幅值导致管路接头松动漏油。很多刚入行的结构工程师在做这类零件设计的时候，容易只关注承载力和刚度，忽略安装边界的热胀冷缩量，发动机工作时安装座和导向杆的材质不同，热膨胀系数存在差异，轴向的热胀量需要通过弹簧的预压缩量来补偿，避免热态下弹簧被压死失去弹性，或者冷态下预紧力不足出现松动。另外在建模过程中，丝径的尺寸公差要严格匹配航空标准，一般选用中径公差带为h12的弹簧丝，保证绕制后的弹簧尺寸一致性，两端磨平的厚度不小于丝径的1/4，保证支撑面的接触面积足够，不会在长期受压后出现端面压溃的问题。
