车床刀架紧固用T型手柄扳手结构

　　在普通卧式车床的日常操作流程里，刀具的装夹锁紧是换刀工序里重复度极高的操作环节，这款T型结构的刀柄扳手，正是针对车床方刀架的锁紧螺栓操作场景设计的手动操作工具。不同于常规的开口扳手或者活动扳手，这款扳手采用垂直施力的T型布局，核心的套筒端直接适配刀架上的锁紧方头，横向贯穿的长杆作为力臂，操作人员在锁紧或者松开刀架螺栓时，不需要反复调整扳手卡合角度，双手握持横向杆两端就能施加均匀的扭矩，避免单侧施力造成的螺栓偏磨或者刀架锁紧不到位的问题。

　　从实际使用的场景来看，车床操作空间相对紧凑，刀架周边分布着中拖板、小拖板的操作手柄，常规的L型扳手在转动时容易和周边部件发生干涉，这款扳手的垂直立柱段长度经过针对性设计，套筒端完全套入刀架锁紧方头后，横向力臂的高度刚好避开小拖板的手轮位置，操作人员站在车床操作位正前方，不需要侧身或者调整站位就能完成整圈的转动操作，换刀时的操作效率能得到明显提升。横向力臂的长度设计也兼顾了扭矩需求和操作便利性，长度过短会导致锁紧时需要施加过大的手部力量，容易出现锁紧不足导致加工时刀具移位的问题；长度过长则会在转动时超出刀架周边的安全操作空间，甚至碰到卡盘或者旋转的工件，造成安全隐患，这款扳手的力臂长度经过实际操作验证，普通操作人员双手施力就能达到刀架锁紧要求的扭矩范围，不会出现力臂过长导致的过锁紧问题，也能避免螺栓受力过大出现滑牙或者断裂的情况。

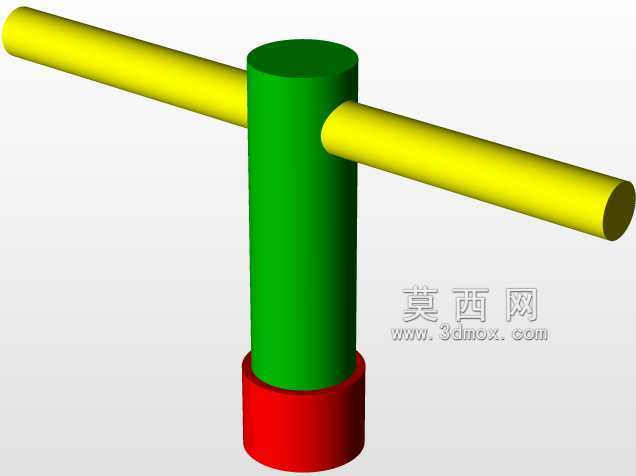

　　结构设计上，这款扳手采用三段式的组合结构，底部的红色套筒段是直接和刀架锁紧方头接触的受力部位，内壁的尺寸和刀架螺栓的方头完全匹配，套筒的深度足够完全包裹方头，操作时不会出现滑脱的问题，套筒外壁做了加厚处理，承受大扭矩时不会出现开裂或者变形。中间的绿色立柱段是连接套筒和横向力臂的传力结构，立柱和套筒之间采用过盈配合加焊接的固定方式，保证扭矩传递过程中不会出现相对转动，立柱的直径经过强度校核，在最大操作扭矩下不会出现弯曲变形。横向的黄色握杆贯穿立柱上端的通孔，两端做了圆角处理，握持时不会硌手，握杆和立柱之间同样采用过盈配合固定，避免施力时握杆出现转动或者窜动。

　　从安装边界和适配性来看，这款扳手专门适配普通卧式车床的标准方刀架锁紧机构，套筒的内方尺寸对应常规CA6140、C620等通用车床的刀架锁紧螺栓方头，不需要额外调整就能直接使用。整体的外形尺寸控制在合理范围，平时不用时可以直接挂在车床旁边的工具架上，不会占用过多的工具箱空间。和市面上常见的一体式铸造T型扳手不同，这款结构的各个部件可以单独更换，如果套筒端出现磨损或者握杆出现变形，只需要更换对应的部件就能继续使用，不需要整体报废，能降低车间工具的损耗成本。

　　在实际的加工操作中，刀架锁紧的可靠性直接影响工件的加工精度，如果锁紧力不足，切削过程中刀具出现微小位移，会导致工件尺寸超差，甚至出现打刀的问题；如果锁紧力过大，下次换刀时松开螺栓会非常困难，甚至会拧断螺栓造成刀架损坏。这款扳手的力臂设计刚好把操作人员的手部施力范围控制在合理的扭矩区间，不需要额外使用加力杆就能达到合适的锁紧力，新手操作人员也能快速掌握锁紧力度，不会出现过松或者过紧的问题。另外，扳手的表面采用了不同颜色的区分设计，不同部位的颜色标识能让操作人员快速识别套筒端和握杆端，在光线不足的车间环境下也能快速拿取使用，不会出现拿反的情况。握杆的表面做了防滑处理，即使手上沾有切削液或者油污，握持时也不会出现打滑的问题，保证操作过程的稳定性。

　　从结构建模的角度来看，这款扳手的各个部件都采用规则的回转体结构，建模过程中不需要复杂的曲面造型，重点需要保证各个配合部位的尺寸精度，尤其是套筒内方的尺寸公差，必须和刀架螺栓的方头尺寸匹配，间隙过大会导致操作时晃动，容易磨损螺栓方头；间隙过小则会出现套入困难的问题。立柱和握杆的配合孔需要保证同轴度，避免握杆安装后出现倾斜，影响施力的均匀性。整体的结构没有复杂的工艺特征，普通的机加工车间就能完成加工制造，材料选用45号钢经过调质处理就能满足强度要求，加工成本低，耐用性好，适合车床操作工位作为常备工具使用。
