三爪式手动拉拔拆卸工具结构设计

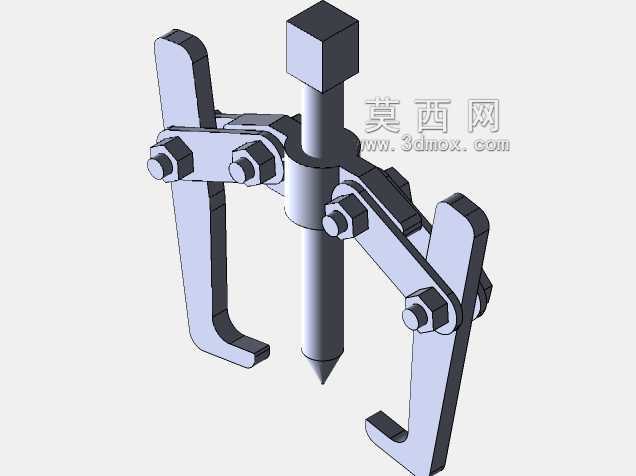

　　在设备运维、机械装配、机加工车间的日常作业里，经常会遇到轴承、皮带轮、齿轮、联轴器等过盈配合装配件的拆卸需求，这类零件装配时依靠过盈量实现紧固传动，拆卸时如果采用撬棍撬动、锤击的方式，很容易造成零件变形、配合面损伤，甚至损坏设备的安装基座，三爪拉拔器就是针对这类拆卸场景设计的专用手动工具。这款三爪拉拔器采用对称三爪布局，相比两爪结构受力更均匀，作业时三个卡爪同步勾住待拆卸零件的背面受力端面，中心的顶杆对准安装轴的中心孔，旋转顶杆尾部的方头结构，就可以通过螺旋传动的推力，平稳将过盈配合的零件从轴上拉出，全程受力沿轴向分布，不会对零件和安装轴产生径向的偏载力，能最大程度保护配合面不受损伤。从结构设计来看，

　　三个卡爪通过铰接结构与中心滑套连接，卡爪可以绕铰接轴转动一定角度，适配不同直径的待拆卸零件，卡爪的勾头部位做了加厚处理，避免受力时出现勾头变形断裂的问题，铰接位置采用六角螺栓紧固，既保证铰接转动的灵活性，又能提供足够的连接强度，承受拉拔过程中的拉力。中心顶杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更稳定，能承受更大的轴向推力，顶杆的头部做了锥形顶尖设计，作业时顶尖可以卡入轴端的中心孔内，保证顶杆的受力轴线与安装轴的轴线重合，避免拉拔过程中出现偏斜。中心滑套与顶杆的螺纹配合段做了足够的长度设计，保证螺纹啮合的牙数足够，分散螺纹牙的受力，避免出现螺纹滑牙的失效问题。在实际使用场景中，

　　这款拉拔器可以覆盖常规小型设备的维修拆卸需求，比如小型电机的轴承拆卸、减速机输入输出端的联轴器拆卸、机床上的皮带轮拆卸等场景，作业时不需要额外的动力源，只需要配合普通扳手转动顶杆尾部的方头就可以完成操作，适合车间现场、户外维修等没有气源、电源的作业环境。设计时充分考虑了操作的边界尺寸，三个卡爪张开到最大行程时，不会与设备周边的其他结构产生干涉，卡爪的有效勾接深度可以覆盖常规厚度的皮带轮、轴承的拆卸需求，顶杆的有效行程满足常规过盈配合零件的拉出距离要求，不需要额外加装延长杆就可以完成大部分常规拆卸作业。卡爪的内侧接触面做了平直处理，勾住零件时接触面与零件背面完全贴合，避免点接触造成的零件局部压痕，同时也能防止拉拔过程中卡爪滑脱。

　　整体结构没有复杂的异形零件，所有零部件都可以采用常规的机加工工艺制作，铰接螺栓、顶杆都采用标准的六角头、方头结构，后期维护更换配件十分方便，不需要定制特殊规格的紧固件。在受力传递路径上，旋转顶杆产生的轴向推力直接作用在安装轴端，反作用力通过中心滑套传递到三个铰接的卡爪上，再由卡爪勾住待拆卸零件，将拉力均匀分布在零件的三个受力点上，整个传力路径没有冗余的结构件，力的传递效率高，操作时不需要施加太大的扭矩就可以产生足够的拉拔力。针对不同的作业空间，三爪的对称结构可以适应不同角度的操作需求，即使在设备周边空间比较局促的位置，也可以通过调整扳手的转动角度完成顶杆的旋转操作，不需要预留太大的操作空间。卡爪的臂身做了等强度的截面设计，在保证足够抗弯强度的前提下，尽可能减少臂身的厚度，让卡爪可以伸入间隙比较小的零件背面完成勾接，扩大了工具的适用范围。顶杆的尾部方头尺寸符合标准扳手的尺寸规格，作业时可以使用普通的活动扳手、套筒扳手进行操作，不需要配备专用的操作工具，降低了工具的使用门槛。
