车用可调式绞牙避震阻尼结构设计

　　这套绞牙避震结构的设计，核心是面向乘用车辆底盘悬架的改装与性能升级场景，区别于原厂固定阻尼、固定高度的避震总成，这套结构在设计之初就把可调属性放在了功能优先级的首位。从实际装车的应用场景来看，这类避震既可以满足日常街道行驶时对车身高度、支撑性的调整需求，也能适配赛道日驾驶时对阻尼软硬、弹簧预压的精细化设定，覆盖从民用通勤到竞技驾驶的多场景使用需求。

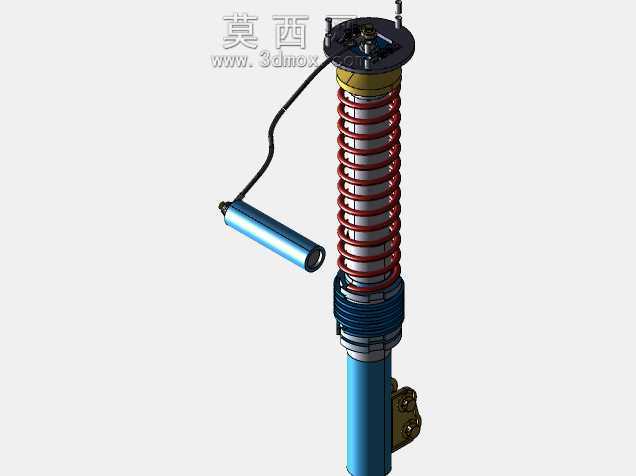

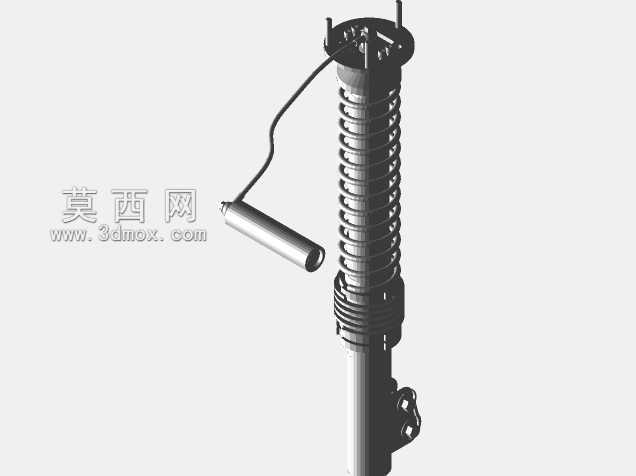

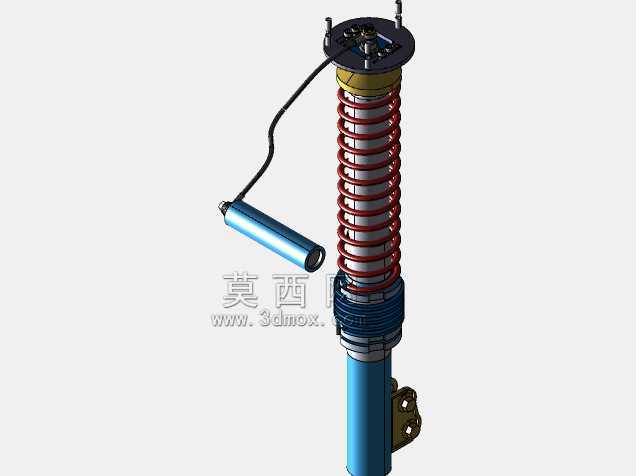

　　从功能特性上拆解，整套结构集成了螺旋弹簧承载、阻尼筒减震、外置阻尼调节三个核心功能模块。主阻尼筒采用单筒式结构设计，筒身外壁加工有连续的梯形螺纹，用于配合弹簧座的锁止结构，实现弹簧预压量以及车身安装高度的连续可调，调整过程中不需要拆解避震总成，只需要松开锁止环转动弹簧座即可完成参数设定，调整精度可以控制在毫米级，能够适配不同轮拱间隙的设定需求。外置的阻尼调节罐通过高压油管与主阻尼筒的阀系连通，调节罐内部集成了多组不同通径的阻尼阀片，通过旋钮切换阀片的导通组合，可以实现阻尼力10段以上的分级调整，低速压缩、高速压缩阻尼的匹配可以根据路面颠簸频率做对应设定，既可以在平整铺装路面提供足够的侧向支撑，减少过弯时的侧倾幅度，也能在颠簸路面保留足够的滤震能力，避免多余的弹跳传递到车身。

　　设计过程中，首先要考虑的是安装边界的匹配问题，主筒身的下端安装吊耳采用了与多数前置前驱车型前悬架兼容的叉型连接结构，上端的塔顶安装盘预留了三个标准螺栓固定孔位，孔位分布圆直径参考主流家用车型的避震塔顶尺寸设计，不需要额外修改塔顶结构就能完成原位安装。螺旋弹簧采用等距圆柱螺旋结构，弹簧线径、中径的参数匹配经过反复校核，保证在最大压缩行程下弹簧不会并圈触底，同时弹簧的刚度设定兼顾了日常行驶的舒适性与激烈驾驶的支撑性，不会出现刚度过高导致滤震能力完全丧失的问题。外置阻尼罐的安装位置预留了固定支架接口，可以通过支架固定在悬架附近的车架位置，油管的长度预留了悬架跳动时的拉伸余量，避免悬架全行程运动过程中油管被拉扯或者与周边部件发生运动干涉。

　　从结构细节来看，主筒身的下部设置了防尘罩结构，能够阻挡行驶过程中卷起的泥沙、水渍附着在筒身活塞杆表面，避免活塞杆表面的镀铬层被杂质划伤导致油封漏油，延长整套避震的使用寿命。弹簧上下两端都设置了橡胶缓冲垫，一方面可以过滤弹簧传递的高频震动，另一方面也能避免弹簧金属端面与金属弹簧座直接接触产生异响。阻尼调节旋钮设置在调节罐的末端，位置便于操作，不需要举升车辆就可以伸手完成阻尼档位的调整，适配日常使用中快速调整设定的需求。整套结构的运动行程设计参考了原厂避震的最大拉伸、压缩行程范围，保证安装后不会出现悬架运动过程中避震拉脱或者触底的问题，同时在最大压缩位置设置了聚氨酯缓冲块，在悬架达到极限行程时提供额外的缓冲，避免硬冲击损坏阻尼筒内部结构。

　　在建模过程中，所有部件的配合公差都按照实际机加工的精度要求设定，筒身螺纹与锁止环的配合采用间隙配合，保证调整时转动顺畅同时不会出现松旷，活塞杆与油封的配合尺寸按照密封件的标准公差设计，保证高压油液不会出现渗漏。所有连接螺栓的规格都采用标准件尺寸，后期维护更换配件不需要定制非标零件，降低使用过程中的维护成本。
