户外立式多功能炭烤炉结构设计

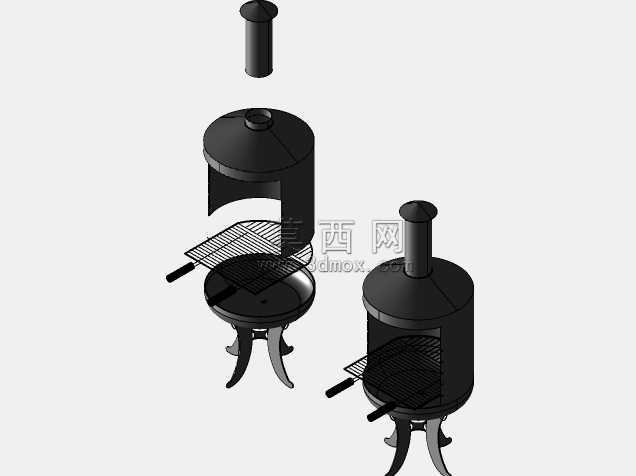

　　这款立式炭烤设备的结构设计，核心围绕户外庭院、露营场景的使用需求展开，区别于传统扁平式烧烤架，采用类圆柱立式腔体结构，在有限的占地面积下拓展了竖向的烹饪空间，同时整合了烟囱导烟结构，能够在使用过程中引导炭燃烧产生的烟气向上排出，减少烹饪区域的烟气弥散，提升使用者的操作体验。从结构拆分来看，设备主要分为底部支撑段、炭盆容纳段、烤架承载段、上盖封闭段以及顶部烟囱五个核心部分，底部支撑采用三足式支脚结构，支脚向外倾斜展开，形成稳定的三角形支撑面，即使在略有不平整的户外草地、露台地面上，也能保证整体设备的放置稳定性，避免侧翻风险，支脚与底部炉体的连接采用插接式结构，无需额外紧固件即可完成组装，拆解后可叠放收纳，减少运输与存放的空间占用。

　　炭盆容纳段位于炉体下部，设计为可拆卸式圆盆结构，炭盆与炉体内壁之间预留有通风间隙，炉体下部对应位置开设通风口，可通过调节通风口的开合程度控制进入腔体的空气流量，进而调节炭火的燃烧强度，实现不同烹饪阶段的温度控制，炭盆的深度设计充分考虑了炭块的堆叠高度，既保证足够的炭容量维持长时间燃烧，又避免炭块距离烤架过近导致食材局部烤焦。烤架承载段设置了两层可抽拉的格栅式烤网，烤网采用圆钢焊接成型，网格间距兼顾食材承托与热量穿透需求，烤网两侧延伸出耐高温的握持端，抽拉操作时无需额外工具即可调整烤网位置，或是添加炭块，两层烤网的高度差设计，可同时实现高温直烤与中温保温的功能分区，适配不同食材的烹饪需求。上盖封闭段为半开式弧形罩结构，

　　闭合后可在炉体内形成相对封闭的热循环空间，除了常规的直烤功能外，还可实现焖烤效果，适合加工体积较大、需要均匀受热的食材，上盖与炉体的连接采用侧边铰接结构，开合角度可在0到90度之间任意停留，无需额外支撑即可固定开启状态，方便食材翻面、添加调料等操作。顶部烟囱为可拆卸式圆柱结构，与上盖顶部的排烟口采用插接配合，烟囱的高度设计经过热力学测算，能够形成足够的拔风力，引导炉体内的烟气向上排出，避免烟气从烤架操作区域溢出，同时烟囱顶部设置防雨帽结构，户外使用时遇到突发降雨也能避免雨水直接进入炉体浇灭炭火。从安装边界来看，设备组装完成后整体占地面积仅为直径0.6米的圆形区域，竖向总高度约1.2米，操作面高度距离地面0.75米左右，

　　符合人体站立操作的舒适高度，无需弯腰即可完成大部分烹饪操作，拆解后所有部件均可放入直径0.65米、高度0.4米的收纳空间内，适配家用车辆后备箱的装载尺寸，方便户外携带。结构设计过程中充分考虑了热胀冷缩的影响，所有金属部件的连接位置都预留了适当的膨胀间隙，避免高温使用过程中因部件变形导致卡滞无法拆卸，所有与食材接触的烤网部件均采用圆角过渡处理，没有尖锐棱角，避免操作过程中划伤手部，炉体外壁与内部高温腔体之间设置有隔热间隙，长时间燃烧时炉体外壁温度也能控制在安全范围内，减少误触烫伤的风险。
