石油钻机高压泥浆泵滑管支撑结构

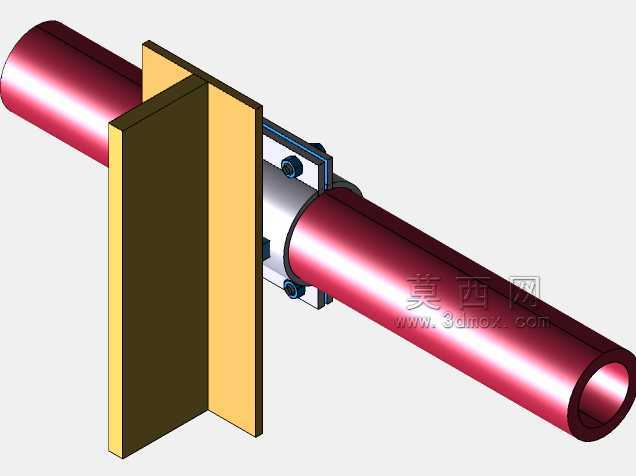

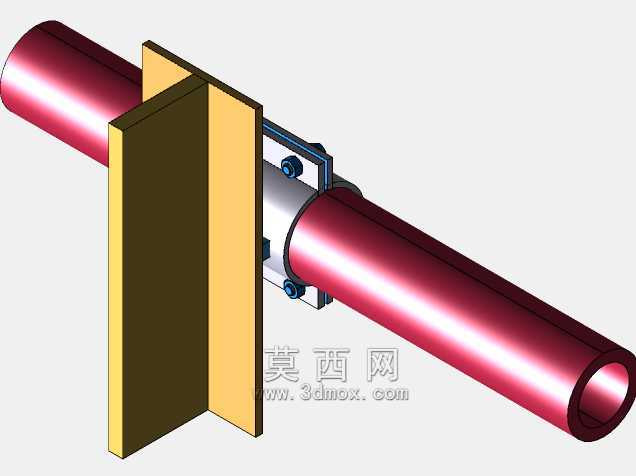

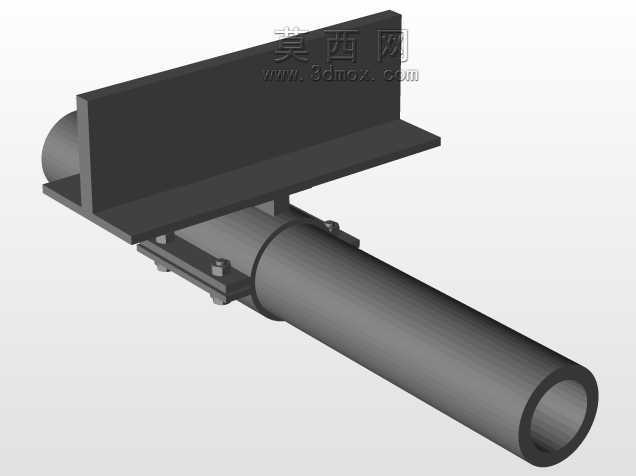

　　在陆地及海洋石油钻井作业现场，高压泥浆泵作为钻井液循环系统的核心动力设备，运行过程中会伴随持续的往复摆动与管路振动，连接泵体出口的高压输送管路如果采用刚性固定方式，很容易在交变载荷作用下出现焊缝开裂、管体疲劳损伤甚至密封失效漏浆的问题，滑管支架正是为适配这类特殊工况设计的管路支撑部件。这类支架的核心功能是在承担管路垂直方向载荷的同时，预留出沿管路轴向的滑动余量，抵消泵体摆动带来的管路位移，避免硬连接带来的应力集中。从结构设计来看，该支架采用夹装式的固定逻辑，中间的立板组件作为承载主体，一侧通过螺栓连接的抱卡结构箍住滑管外壁，抱卡与管体接触的面预留了合理的配合间隙，既保证径向的约束能力，避免管路出现径向跳动，

　　又不会锁死轴向的滑动自由度，当泵体沿管路轴向摆动时，管体可以在抱卡内小幅滑移，释放位移应力。立板的另一侧设置了平行的导向翼板，两块翼板之间的间距匹配现场安装基座的卡槽尺寸，安装时可以直接将翼板卡入基座的导向槽内，既能够快速定位安装位置，又能在设备运行时承受侧向的冲击力，避免支架整体出现偏移。设计过程中需要重点考量几个核心边界：首先是承载能力，高压泥浆管路本身重量较大，加上管内充满高密度钻井液后的总载荷，要求立板与抱卡的连接螺栓强度、立板自身的抗弯截面模量都要满足满载工况下的安全系数，避免长期承重出现结构变形；其次是滑动行程的预留，需要根据配套泥浆泵的实际摆动幅度确定抱卡的轴向长度，保证泵体达到最大摆幅时，管体不会从抱卡内脱出，

　　同时也不会因为抱卡过长导致滑动阻力过大；第三是安装适配性，抱卡的内径尺寸要匹配常用的高压泥浆管外径规格，翼板的厚度、间距要符合钻井平台现场通用的安装基座尺寸，不需要额外加工过渡件就可以直接换装。从实际使用场景来看，这类滑管支架除了应用在石油钻机的高压泥浆泵出口管路，在其他存在设备往复摆动、管路需要轴向滑移补偿的工况中也能适配，比如往复式注水泵出口、矿浆输送泵的管路连接段，都可以通过这类支撑结构平衡承重与位移补偿的需求。在三维建模过程中，需要重点还原抱卡与管体的配合间隙、翼板与立板的焊接结构、螺栓连接的孔位精度，因为这些尺寸直接影响后续实际加工后的装配适配性，如果建模时忽略了配合间隙，实际装配时就会出现管体无法装入抱卡、

　　或者滑动卡滞的问题；如果翼板的平行度在建模阶段没有做约束，加工后就会出现卡入基座槽时装配困难的情况。另外，支架的所有棱角位置都做了倒角处理，避免现场安装作业时划伤施工人员，抱卡的内表面粗糙度也有明确要求，过于粗糙会增大滑动时的摩擦力，影响位移补偿的效果，过于光滑则会提升加工成本，设计时需要平衡使用性能与加工成本之间的关系。不同于普通的刚性管路支架，这类滑动支撑不需要完全锁死管路，而是要在约束径向位移、承担垂直载荷的前提下，释放轴向的自由度，这就要求在设计时精准计算滑动面的摩擦阻力，保证管路滑移时不会出现卡滞，同时还要考虑现场泥浆飞溅、粉尘附着的工况，抱卡的结构要尽量避免积砂积浆，防止杂物进入滑动面导致滑动失效。
