EVO5平台后线圈翻转后卷取机构

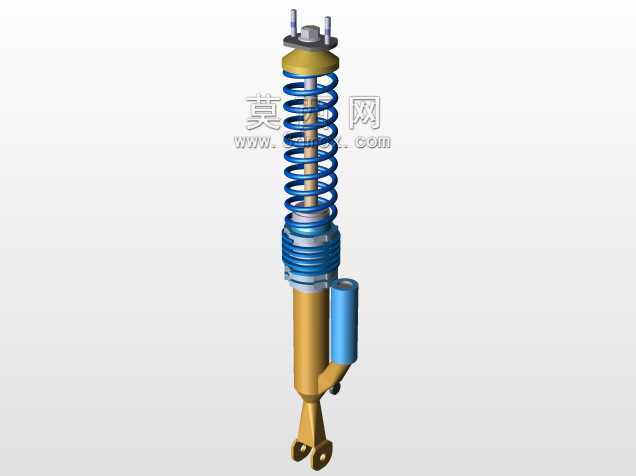

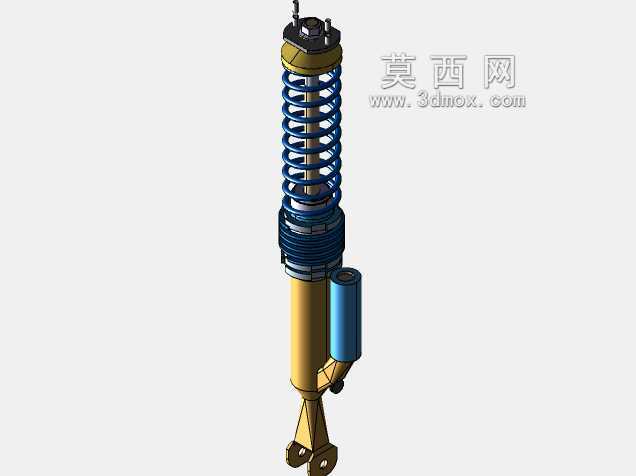

　　该后卷取机构适配EVO5平台后线圈翻转作业需求，核心应用场景覆盖乘用车辆后悬架系统的阻尼缓冲、行程限位与卷取收束环节，在车辆行驶过程中承担路面冲击过滤、悬架行程约束、后线圈姿态动态调整的实际作用，可在车轮受路面颠簸产生上下跳动时，配合螺旋弹簧完成冲击能量的吸收与耗散，同时通过内置的阻尼通道控制弹簧回弹速度，避免悬架余振影响行驶稳定性。从结构功能特性来看，该机构集成了螺旋弹簧承载、阻尼油缸缓冲、侧置储油腔补油、下部铰接安装的多重功能，螺旋弹簧采用等节距与变节距结合的绕制设计，上端通过弹簧座与车身安装位对接，下端卡接在阻尼油缸的下部支撑台肩，可在压缩行程中逐步提升刚度，匹配不同载荷下的缓冲需求；阻尼油缸为单筒式结构，

　　侧置的储油腔可在油缸活塞大幅运动时补充液压油，避免阻尼力出现空程衰减，下部的铰接吊耳采用叉形结构，通过销轴与车轮侧的转向节摆臂连接，可适配悬架跳动过程中的多角度摆动需求，避免运动干涉。设计过程中优先考虑了安装边界的适配性，整体机构的轴向总长度匹配EVO5平台后悬架的设计行程，上端安装座的螺栓孔位间距与车身轮拱内的安装点位完全对应，下部铰接吊耳的销轴孔径与摆臂端的连接尺寸匹配，侧置储油腔的外伸尺寸经过校核，在悬架最大压缩行程时不会与轮拱内侧、制动管路、轮辋发生干涉；弹簧的外径尺寸控制在轮拱内部的容纳空间范围内，转向过程中不会与轮胎侧壁产生摩擦。从实际作业逻辑来看，当车辆经过起伏路面时，车轮带动下部铰接端向上运动，

　　螺旋弹簧受压缩短吸收冲击能量，阻尼油缸内的活塞推动液压油通过阀片组产生阻尼力，将冲击能量转化为热能耗散，侧置储油腔在活塞下行时补充油缸上腔的液压油，保证连续阻尼输出；当车轮回落时，螺旋弹簧回弹，阻尼油缸反向提供阻尼力，控制弹簧回弹速度，避免车身产生多余的上下抛跳，同时后卷取结构可对线圈相关的线束、管路进行收束限位，避免悬架运动过程中线束拉扯磨损。结构细节上，上端的安装座设置了三个定位螺栓柱，可快速对准车身安装孔位，降低装配对位难度；弹簧上下两端的接触位置均设置了橡胶缓冲垫，可过滤弹簧与金属座之间的硬接触异响，同时避免弹簧端面磨损；阻尼油缸的活塞杆表面做了硬质镀铬处理，提升表面硬度与耐磨性能，配合防尘套结构可阻挡泥沙、

　　灰尘进入油缸密封件位置，延长密封件的使用寿命；侧置储油腔与主油缸之间通过倾斜的油道连通，油道角度经过优化，可在车辆倾斜、动态行驶工况下保证补油顺畅，不会因为油液偏移出现补油不足的问题。安装适配层面，该机构的安装角度匹配后悬架的主销后倾参数，在车轮上下跳动过程中，机构的摆动角度与悬架导向机构的运动轨迹完全契合，不会产生附加的横向力矩，保证阻尼力始终沿轴向传递，避免活塞杆受侧向力出现偏磨；整体重量经过轻量化优化，油缸外壳采用高强度铝合金材质，在保证结构强度的前提下降低了簧下质量，可提升悬架的响应速度，改善车轮的贴地性能。
