防滚架管材渐进式弯曲成型辊组结构

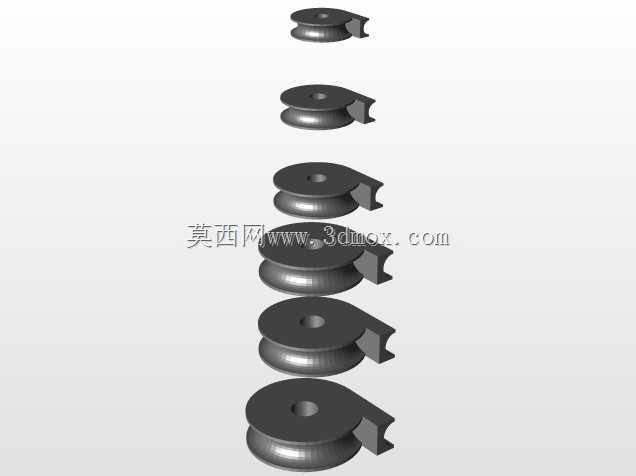

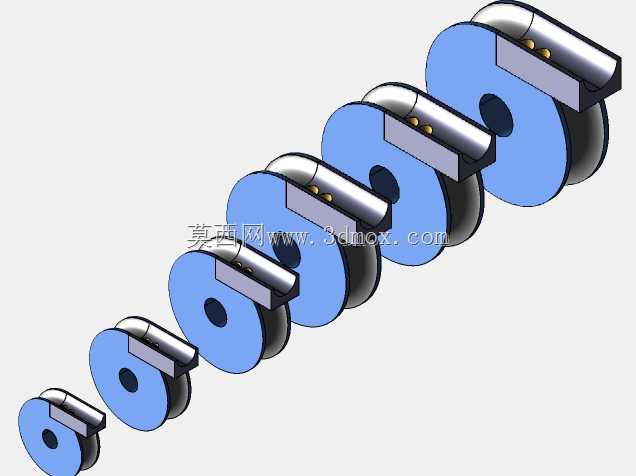

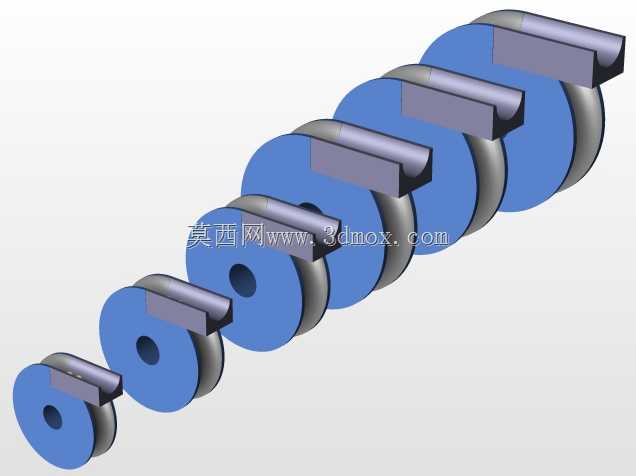

这套辊组结构主要面向赛车防滚保护架构件的管材弯曲加工场景，在场地赛车、越野拉力赛车的防滚架定制生产、改装维护作业中，管材弯曲的成型精度直接决定防滚架的结构强度与装配适配性，一旦弯曲半径不达标、管材形变失圆，在车辆发生翻滚、碰撞时就无法提供可靠的结构支撑，会直接威胁驾乘人员的生命安全。这套成型结构专门针对外径20mm至45mm区间的金属管材设计，可实现1.6倍管材外径的稳定弯曲成型，完全满足赛事安全规范中对防滚架管材最小弯曲半径的强制要求，避免因弯曲半径过小导致的管材内壁起皱、外壁开裂、截面失圆等常见加工缺陷。从功能特性来看，这套渐进式排布的成型辊组采用多辊逐级递变弯曲的设计逻辑，不同于单次冲压式弯管的瞬时大形变加工，管材在依次通过不同曲率的成型辊组过程中，会逐步累积弯曲形变，每一组辊轮承担的形变量控制在管材材料屈服极限的合理区间内，既能够保证管材弯曲后的圆弧段顺滑无折痕，也能最大程度保留管材自身的结构强度，减少加工过程中的材料内应力集中，避免成型后的管材出现回弹变形，保证成品构件的尺寸一致性。在设计思路上，整套辊组的每一组成型轮都采用了与对应管材外径精准匹配的圆弧凹槽型面，凹槽的深度、弧度都经过反复校核，能够在弯曲过程中完整包覆管材外壁，约束管材的径向形变，从根源上避免弯曲过程中管材被压扁、出现椭圆变形的问题；辊轮之间的排布间距经过优化，既能够保证形变传递的平顺性，也预留了足够的管材送进空间，适配手动送料与自动化送料两种作业模式。从安装边界来看，整套辊组采用同轴心排布的安装基准，所有辊轮的中心轴都保持统一的安装高度与平行度公差，安装时只需要将各组辊轮的轴座固定在对应加工设备的安装平台上，保证基准面贴合、轴系平行即可投入使用，不需要复杂的调校过程；辊轮的外径尺寸、轴向厚度都经过统一规划，既能够覆盖全规格管材的成型需求，也不会占用过多的设备安装空间，可直接适配多数常规卧式弯管加工设备的安装工位，不需要对原有设备进行大规模改造。在实际加工作业中，这套辊组可以根据待加工管材的具体外径、目标弯曲半径，灵活调整对应辊轮的组合排布，不需要更换整套结构就能完成不同规格防滚架管材的弯曲加工，能够有效降低小批量定制化防滚架加工的工装成本，提升加工作业的换型效率，尤其适合赛车改装车间、定制化防滚架生产作坊的多规格小批量加工需求，成型后的管材弯曲段圆弧顺滑，尺寸精度稳定，不需要后续的大量校形工序就能直接用于防滚架的拼焊装配。
