双规格起重吊耳承重连接结构

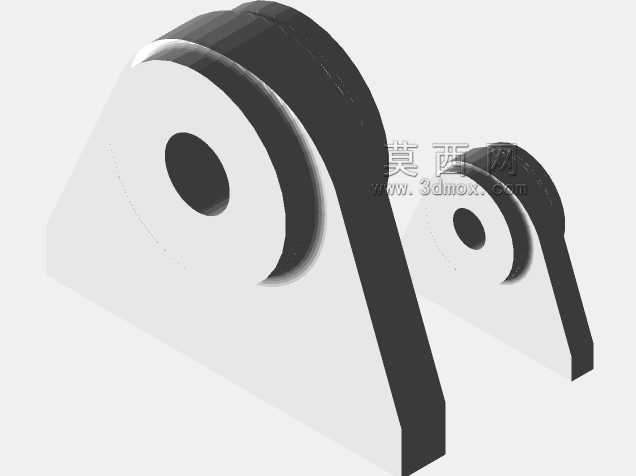

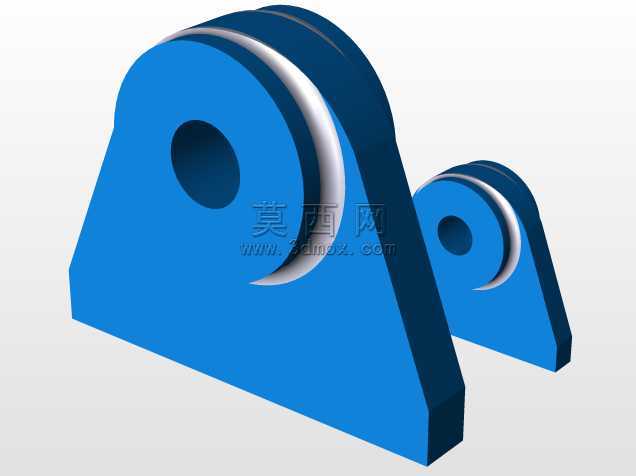

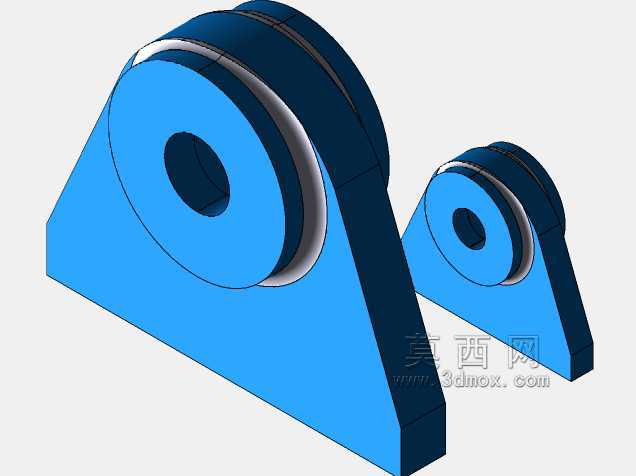

　　在起重吊装、重型设备移位、工业构件安装的作业场景里，吊耳作为直接传递载荷的关键受力部件，其结构合理性直接决定作业过程的安全冗余。本次呈现的两款吊耳结构，分别对应17吨与3.25吨的额定工作载荷，适配不同重量等级的被吊构件，可覆盖车间内中型工装移位、户外重型构件吊装、设备出厂转运等多类作业场景的吊点设置需求。从结构设计逻辑来看，两款吊耳均采用三角支撑式底板加同轴销轴套的整体构型，三角底板的斜边做了等厚度斜切过渡，不存在应力集中的直角突变区域，销轴套与底板连接位置做了圆弧过渡处理，能在载荷传递过程中让应力沿支撑面均匀扩散，避免局部应力超过材料屈服极限。大规格吊耳设置44mm直径的销轴安装孔，对应17吨额定工作载荷，其底板支撑面的宽度、

　　销轴套的轴向长度都随载荷等级做了等比例放大，销轴套采用双层叠合的加强结构，可抵消大吨位吊装时销轴对孔壁的挤压应力，防止孔壁长期受载出现塑性变形；小规格吊耳设置22mm直径的销轴安装孔，对应3.25吨额定工作载荷，整体结构尺寸按载荷比例缩小，在满足强度要求的前提下尽可能减少自身重量，降低安装时的操作负担。安装边界方面，两款吊耳的底板均为平面安装面，可直接贴合被吊构件的平整安装面，采用周边满焊的方式与构件本体连接，焊接时需保证焊脚高度匹配对应载荷等级的强度要求，销轴套的轴线需与吊装受力方向保持垂直，避免出现侧向分力导致吊耳受额外弯矩。实际使用过程中，大规格吊耳多用于重型钢结构件、大型设备本体的主吊点设置，

　　小规格吊耳可作为辅助吊点搭配主吊耳使用，也可单独用于小型工装、轻型构件的吊装作业，两款吊耳的销轴孔均做了同轴度公差控制，能保证销轴顺利穿入，避免卡滞问题。从受力路径来看，吊装时载荷通过销轴传递到销轴套内壁，再沿销轴套与底板的连接焊缝扩散到整个三角支撑底板，最终均匀传递到被吊构件的本体结构上，整个传力路径没有冗余的结构转折，材料利用率处于较高水平。设计过程中针对两款吊耳的不同载荷等级，分别校核了孔壁挤压强度、焊缝剪切强度、底板抗弯强度三个核心受力维度，确保在额定载荷下各部位的安全系数都满足起重作业的规范要求，同时避免过度设计造成的材料浪费。两款吊耳的外形轮廓规整，没有复杂的曲面结构，加工时可采用常规的板材切割、焊接、镗孔工序完成制造，

　　不需要特殊的加工设备，适合批量加工制作，也可根据现场实际作业需求对底板尺寸做小幅调整，适配不同安装面的尺寸限制。在日常吊装作业里，这类标准化的不同载荷等级吊耳，可替代现场临时焊接的简易吊点，减少因吊点设计不规范带来的作业风险，同时统一的结构尺寸也方便吊装索具的配套使用，不需要针对不同吊点频繁更换卸扣、销轴等配套连接件。
