车载蒸汽吸收式制冷系统结构设计

　　这套车载蒸汽吸收式制冷系统，主要适配特种作业车辆、旅居房车以及无发动机富余动力输出的专用车辆制冷场景，区别于常规压缩式制冷依赖发动机皮带轮驱动压缩机的结构，这套系统依靠氨水溶液的热力特性完成制冷循环，在车辆怠速、驻车状态下也能依托余热或独立热源稳定输出冷量，避免了传统压缩机制冷在驻车时需要长时间启动发动机带来的燃油消耗与积碳问题。

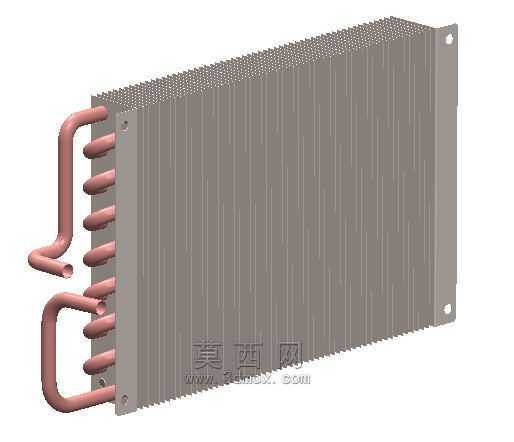

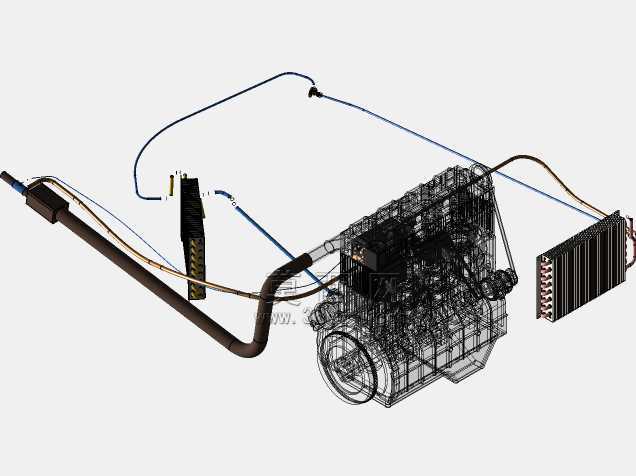

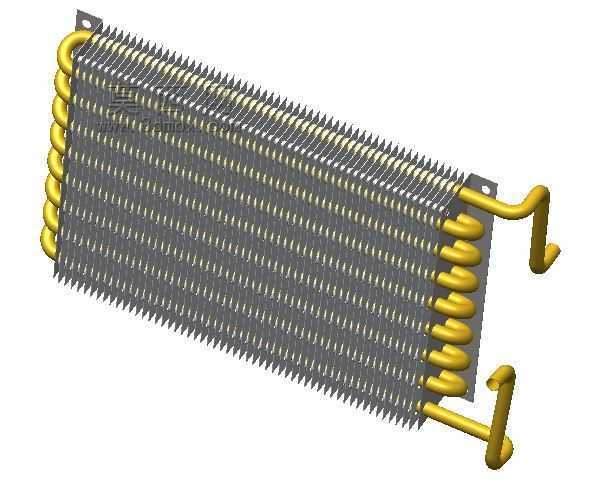

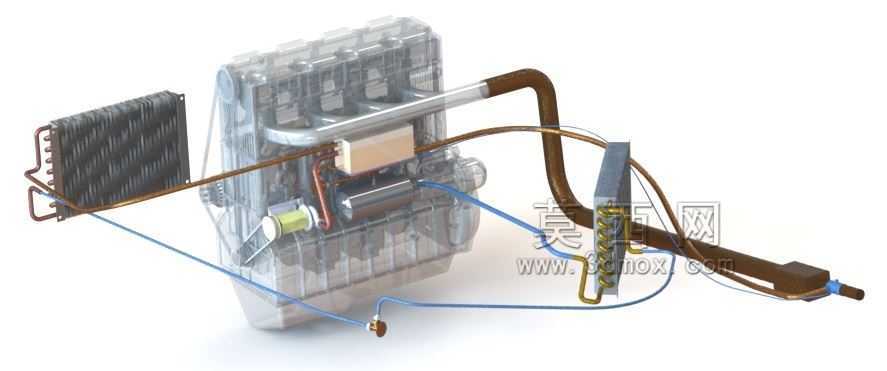

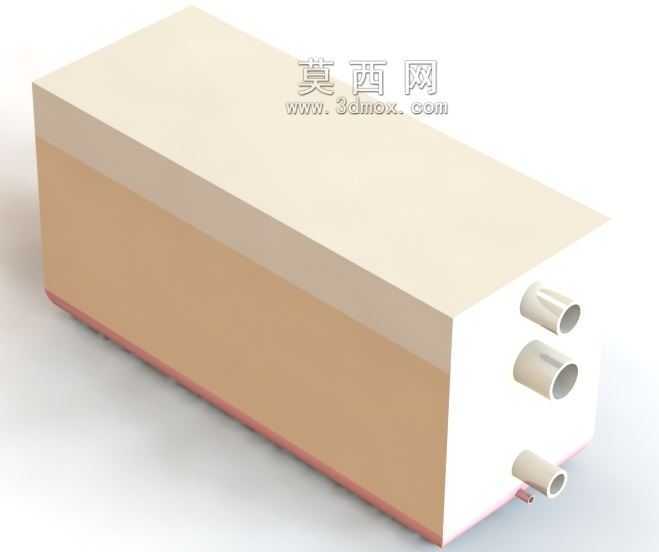

　　从实际功能逻辑来看，整套系统的核心部件包含吸收器、嵌入式发生器、两个独立膨胀阀、风冷冷凝器、溶液泵以及管翅式蒸发器，管路分为氨蒸汽通路、稀溶液通路、浓溶液通路三条独立回路，不同回路采用差异化管径的铜管与不锈钢管搭配，高压侧管路壁厚预留1.2倍安全余量，应对车辆行驶过程中的颠簸振动带来的管路应力疲劳。设计阶段首先考虑车载场景的安装边界，整套系统的核心发生-吸收单元采用集成式模块化布局，将发生器、吸收器、溶液泵整合在同一个压铸铝壳体内，整体安装尺寸控制在420mm×380mm×260mm范围内，可直接固定在车辆机舱侧方的预留安装位，不需要对原有车身结构做大规模切割改造，冷凝器采用与车载水箱同规格的风冷翅片结构，可直接安装在水箱前方的散热位，共用车辆原有散热风扇的风道，不需要额外增设独立散热风机，蒸发器单元根据车内送风风道的尺寸做了扁平化设计，厚度控制在85mm，可嵌入车辆仪表台内部或车顶空调预留位，与车内原有送风管路直接对接。

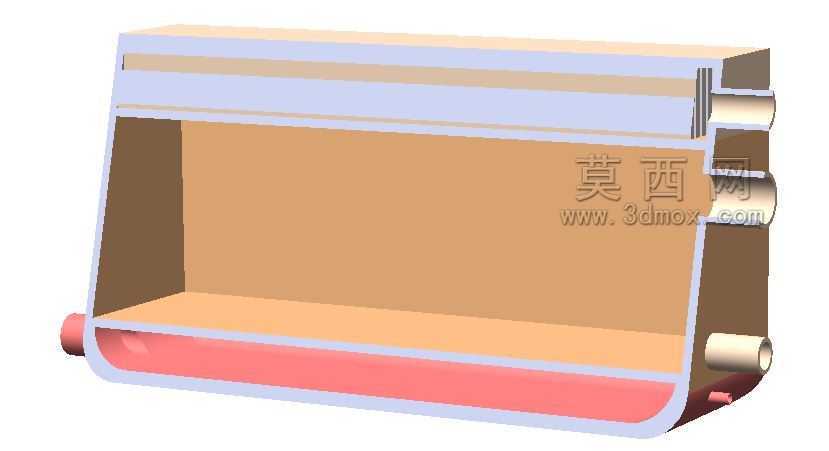

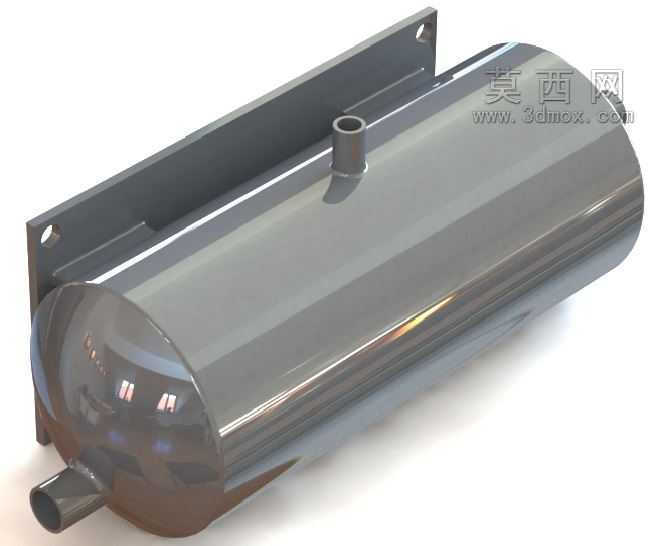

　　管路布局阶段充分考虑车辆行驶中的振动工况，所有长距离管路都设置了橡胶减震管卡，管卡间距控制在150mm以内，避免车辆颠簸时管路共振引发的焊口开裂问题，两个膨胀阀分别对应蒸发器的高温高负荷工况与低温低负荷工况，在环境温度35℃以上的大负荷制冷场景下，两个膨胀阀同时开启，保证制冷剂流量满足蒸发器的换热需求，当环境温度低于25℃或车内温度达到设定值后，自动切断其中一个膨胀阀的通路，减少溶液泵的输出负荷，降低系统整体能耗。吸收器内部采用规整填料结构，增大稀溶液与氨蒸汽的接触面积，提升吸收效率，发生器内部设置了多段式换热流道，可直接对接车辆发动机的冷却液余热回路，在车辆行驶过程中利用发动机冷却液的废热作为热源驱动氨水溶液的发生过程，驻车状态下可切换至独立的电加热模块，直接利用车载蓄电池或外接市电驱动加热，不需要启动发动机即可维持制冷循环。

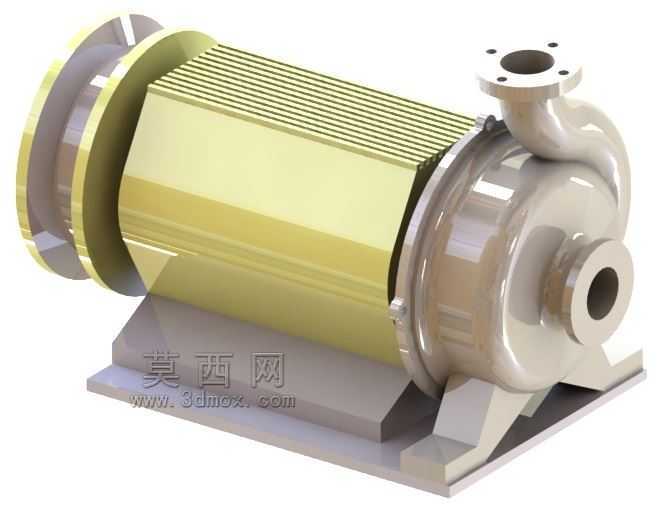

　　整套系统的管路连接全部采用硬钎焊工艺，焊口位置做了钝化处理，避免氨水溶液长期腐蚀引发的泄漏问题，溶液泵采用无刷磁力驱动结构，没有动密封件，从根源上解决了泵轴位置的溶液泄漏风险，泵体的安装位置设置在集成壳体的最低位，保证停机状态下溶液能够依靠重力回流到泵腔，避免下次启动时出现干磨问题。在安装边界的校核上，整套系统所有外接管路的接口都设置在集成壳体的同一侧，接口采用标准的SAE汽车空调管路接头，可直接与常规车载空调的管路配件通用，降低后期维护的配件采购难度，所有电气接口都采用防水接插件，防护等级达到IP67，适配车辆涉水、高压洗车等场景的防水需求。

　　实际使用过程中，这套系统不需要依赖发动机的机械动力输出，在发动机熄火状态下也能持续提供冷量，特别适合长时间驻车作业的工程车辆、野外作业的科考车辆以及需要长时间驻车休息的长途货运车辆使用，相比传统压缩式制冷系统，这套系统没有高速运转的压缩机活塞结构，运行过程中的振动与噪音更低，不会在驻车制冷时产生明显的怠速抖动与噪音，提升车内休息时的舒适度。设计阶段还针对车载场景的倾斜工况做了特殊优化，吸收器与发生器内部的溶液流道设置了多道挡液板，在车辆爬坡、侧倾角度达到30°的状态下，也不会出现溶液串流、泵腔吸空的问题，保证制冷循环能够稳定运行，不会因为车辆行驶中的姿态变化出现制冷中断的情况。冷凝器的翅片采用了防腐蚀涂层，适配车辆在沿海高盐雾地区、西北多沙尘地区的使用场景，翅片间距控制在2.2mm，避免沙尘、飞虫堵塞翅片影响散热效率，蒸发器表面采用亲水涂层，冷凝水能够顺着翅片快速流到接水盘，通过排水管排出车外，不会出现冷凝水飞溅到车内的问题。
