木薯剥皮加工设备结构设计

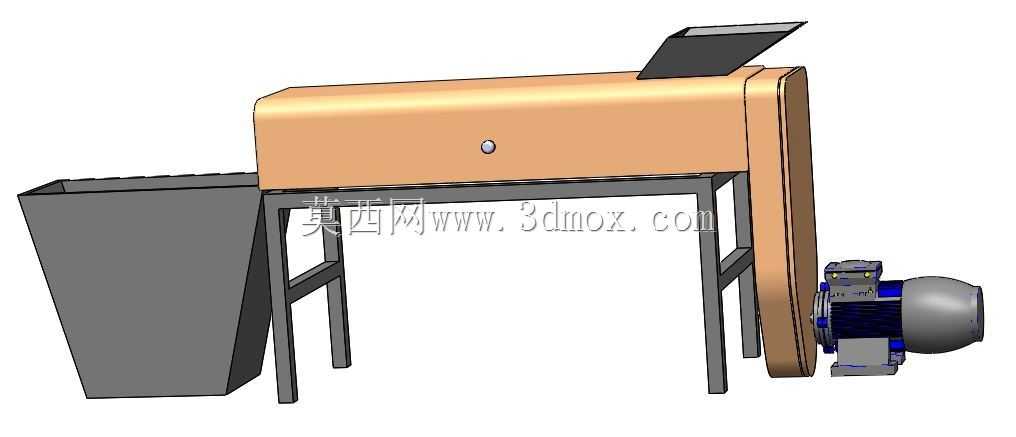

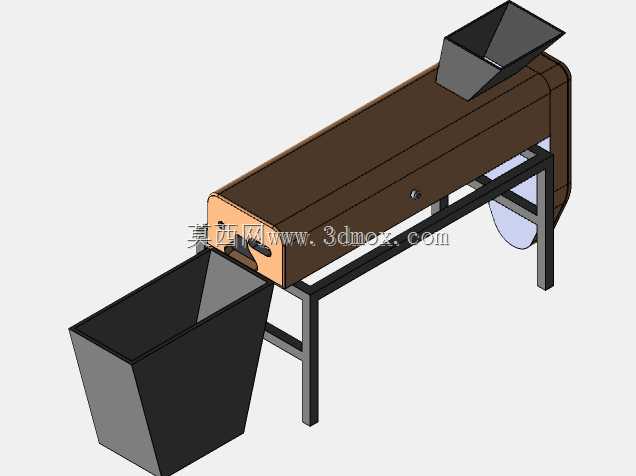

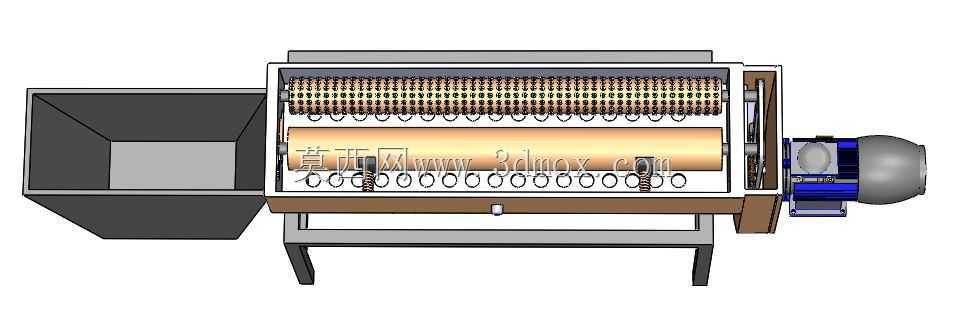

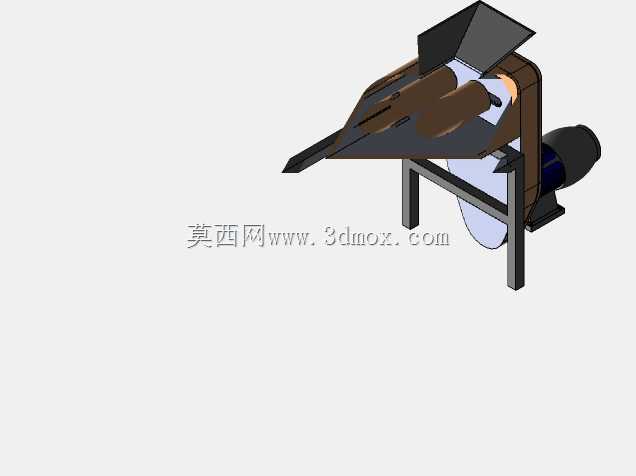

　　这套木薯剥皮设备的三维结构，主要面向中小型农产品加工场景，用于鲜木薯入料后的外皮去除工序，也可适配部分根茎类物料的粗脱皮作业。在木薯淀粉、木薯干片及相关杂粮加工产线中，鲜木薯采收后附带泥沙、厚皮与须根，直接进入破碎或蒸煮环节会影响成品色泽与口感，该设备通过机械摩擦方式完成连续去皮，替代人工削皮的低效作业，适合农户合作社、小型加工厂及批量预处理工位使用。从整机布局来看，设备采用卧式长槽主体结构，上方设置倾斜进料导槽，物料靠自重滑入剥皮工作腔；腔体一侧为出料端，处理后的木薯从侧下方导出，皮屑与杂质可通过腔体间隙单独排出，避免去皮后的物料与废料混杂。机架采用方管焊接式支撑结构，四条支腿形成稳定安装边界，整体占地长度适配常规车间通道宽度，

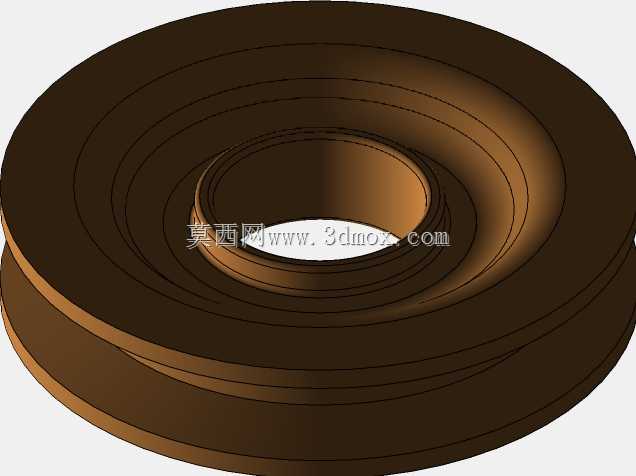

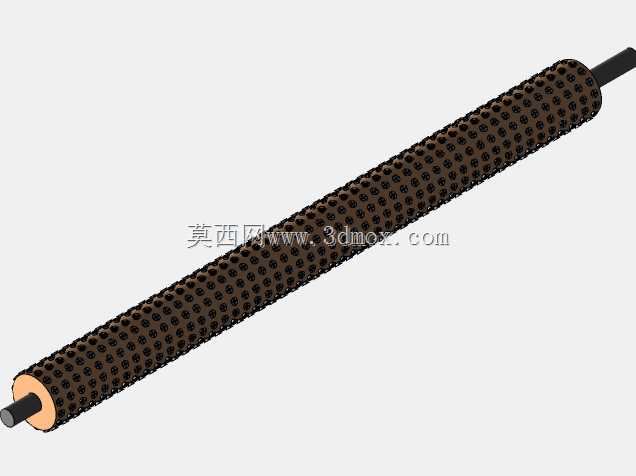

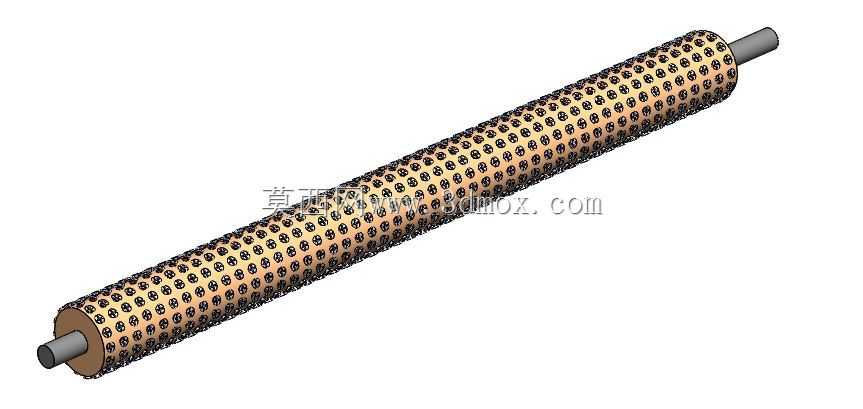

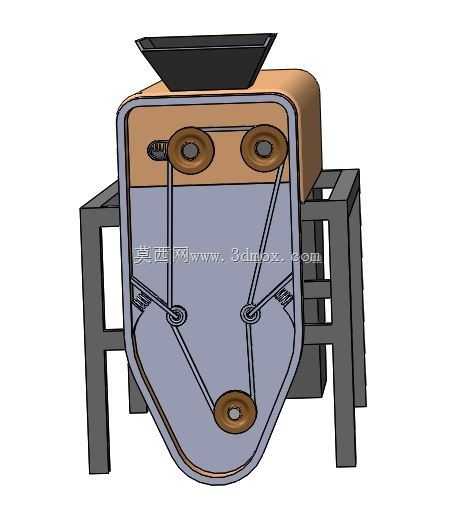

　　高度匹配人工倒料或低位输送线上料，无需额外搭建高位操作平台。动力部分布置在设备侧端，电机通过带轮或减速机构驱动腔内工作部件运转，传动侧设置防护外罩，既防止运转部件外露，也能阻挡加工过程中汁水、皮屑飞溅到电机表面。剥皮核心区域的设计围绕摩擦去皮原理展开，腔体内壁与回转工作件形成相对运动，木薯在腔体内不断翻滚、相互摩擦并与工作面接触，使表层外皮逐步剥离；进料口的导板角度经过考量，既能保证物料顺畅进入，又能避免高速运转时物料从入口反溅。主机外壳采用圆弧过渡造型，减少物料积存死角，外壳上设置的观察点可用于查看内部磨损与进料状态，日常清理时可拆开侧部封板，对腔内摩擦件进行检查或更换。从安装边界角度，设备支腿底部可预留地脚固定孔，

　　放置在水泥地面时能够通过膨胀螺栓固定，减少运转振动；电机接线位置位于侧端，现场布线时可沿机架侧面走线，不占用操作侧空间。整机重量集中在主机腔体与动力端，机架受力经过分布，支腿跨距兼顾稳定性与人工清扫空间，设备下方可放置废料收集槽，或直接对接皮屑输送装置。在功能特性上，该设备强调连续作业与适应性，针对不同大小、形状的鲜木薯，腔体内部留有足够翻滚空间，不会因物料外形不规则出现卡滞；相比纯人工去皮，机械摩擦方式的处理效率更稳定，也能降低人工接触木薯表皮汁液带来的不适。设计过程中优先考虑了易损件维护，剥皮工作件属于消耗部件，结构上采用可拆装连接，磨损后不需要整体拆解主机，即可在现场完成更换；外壳的拼接方式也兼顾密封与拆装，

　　防止汁水从接缝处渗漏，同时便于打开后冲洗腔体内部残留的淀粉与皮渣。对于结构设计从业者而言，该模型的参考价值在于卧式去皮设备的整体排布思路：进料、剥皮、出料、动力、机架五个模块的位置相互配合，操作面与传动面明确分开，维护空间与安全防护同步考虑。在选型或改型时，可根据处理量调整腔体长度，根据物料特性更换腔内摩擦工作面的形式，也可在进料端增加喷淋装置实现湿法去皮，在出料端增设输送机构对接后续清洗或破碎工序。整机没有复杂的电控与精密部件，核心在于机械结构的可靠性、物料运动路径的合理性以及日常维护的便捷性，这类设备在农产品初加工领域应用广泛，结构细节直接影响实际使用中的去皮效果、停机维护时间与车间操作安全性。
