双链轮滚子链传动结构三维设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:373616
  • 双链轮滚子链传动结构三维设计
  • 双链轮滚子链传动结构三维设计
  • 双链轮滚子链传动结构三维设计
  • 双链轮滚子链传动结构三维设计

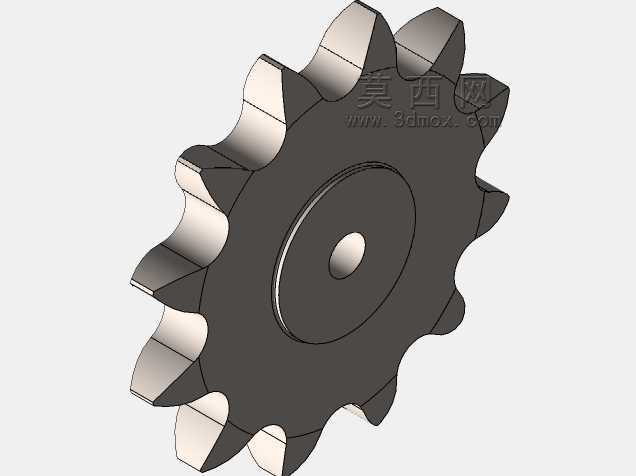

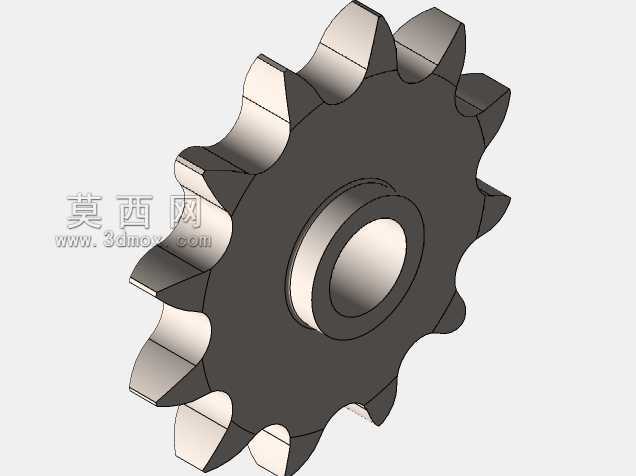

  这套链传动结构的建模,最初是为了给小型输送线做动力端传动方案验证,日常做设备方案的时候,链传动是绕不开的基础传动形式,很多刚入行的工程师容易忽略链传动的安装边界细节,最后现场装配才发现张紧调节余量不够,或者链轮共面度偏差太大导致链条跳齿、异常磨损。这次建模的时候,先从两个链轮的分度圆参数匹配入手,主动轮选了较小的齿数,从动轮齿数按传动比1:2.4配置,毕竟链传动的瞬时传动比不是恒定值,小链轮齿数太少会加剧多边形效应带来的振动,齿数太多又会让大链轮尺寸过大,挤占设备内部安装空间,综合输送线的转速要求,最终把小链轮齿数定在15齿,大链轮对应36齿,刚好匹配08B规格的滚子链,节距12.7mm,这个规格的链条在轻工输送、

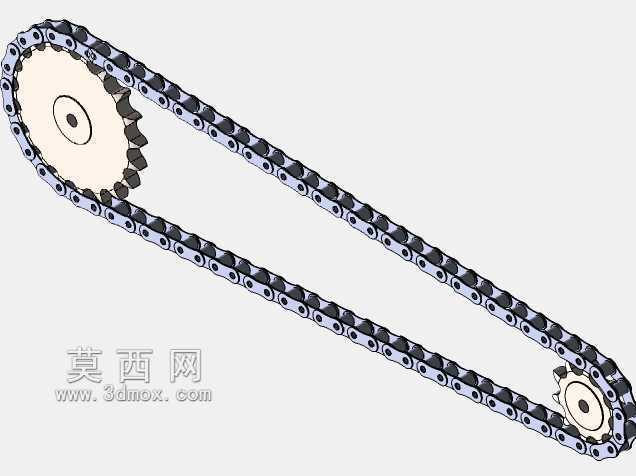

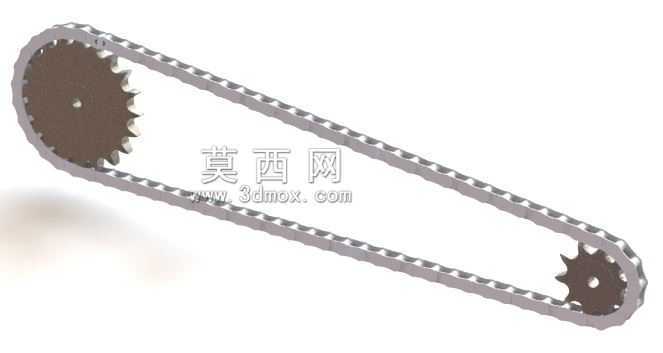

  小型机床辅机里用得非常多,配件通用性强,后期维护换件不用专门定制。建模过程里没有直接用软件自带的链条生成插件一键生成,而是先做了单个链节的实体,包含内链板、外链板、滚子、套筒、销轴这些独立零件,按照实际装配的配合关系做约束,再沿链轮分度圆的包络轨迹做阵列装配,这样做出来的模型能直观看到链条绕入、绕出链轮时的链节姿态,也能提前验证链节和链轮齿槽的啮合间隙,避免插件生成的模型出现齿形和链节干涉的问题。很多新手做链传动模型只做个外观,忽略了实际安装需要的张紧结构预留,这套模型里特意把两链轮的中心距做了参数化关联,中心距调整范围预留了2个链节的余量,对应实际安装时的张紧调节行程,不管是用张紧轮还是调整轴承座位置,都有足够的操作空间。

  从应用场景来说,这类双链轮链传动结构,除了小型输送线,还能用在农业机械的动力传递、摩托车的次级传动、机床的排屑器驱动、自动化生产线的工件移载机构上,相比带传动,链传动没有弹性滑动,平均传动比准确,传动效率更高,能在高温、多尘、有油污的恶劣工况下稳定工作,不像同步带沾了油污容易跳齿,V带用久了会拉长打滑。设计的时候特意控制了两链轮的中心距尺寸,中心距太小会导致链条绕在链轮上的包角过小,同时啮合的齿数太少,容易加剧磨损和跳齿;中心距太大的话,链条松边的垂度会太大,高速运转的时候容易出现链条抖动、拍击护罩的问题,最终把中心距定在40倍节距左右,松边垂度预留了中心距2%的下沉量,对应实际使用时的自然张紧状态,

  不需要额外加太复杂的张紧结构就能稳定运行。另外建模的时候也考虑了安装边界的问题,两个链轮的轴伸端长度、键槽位置都按标准轴承座的安装尺寸做了匹配,链轮端面到安装立板的间隙预留了5mm,方便后期装配的时候调整链轮的共面度,实际装配时只要用直尺靠在两个链轮的端面,调整到无缝隙就能保证共面度,避免链条运行时出现偏磨。链传动的润滑结构在模型里也做了预留,松边链条的上方位置留了润滑油嘴的安装空间,对应实际使用时可以定期给链节铰接处加注润滑脂,减少销轴和套筒的磨损,延长链条使用寿命。很多人做设计的时候容易忽略链条的接头位置,这套模型里也做了可拆卸的链节接头,对应实际装配时不需要拆动链轮就能完成链条的安装和更换,维护的时候不用拆解整个传动端的轴承和轴,能大幅降低后期维护的工作量。从受力角度来说,08B链条的破断载荷能到17.8kN,这套传动结构传递的扭矩按小链轮转速100r/min算,能传递的功率大概在2kW左右,完全能覆盖小型输送线、辅机设备的动力传递需求,不需要选更大规格的链条造成成本浪费。建模的时候把每个链节的铰接处都做了间隙配合的仿真预留,不是完全锁死的实体,导入运动仿真模块的时候能直接添加旋转约束,模拟链条实际运行的状态,不用再重新拆分零件调整配合,对后续做运动干涉检查、振动分析都很方便。
