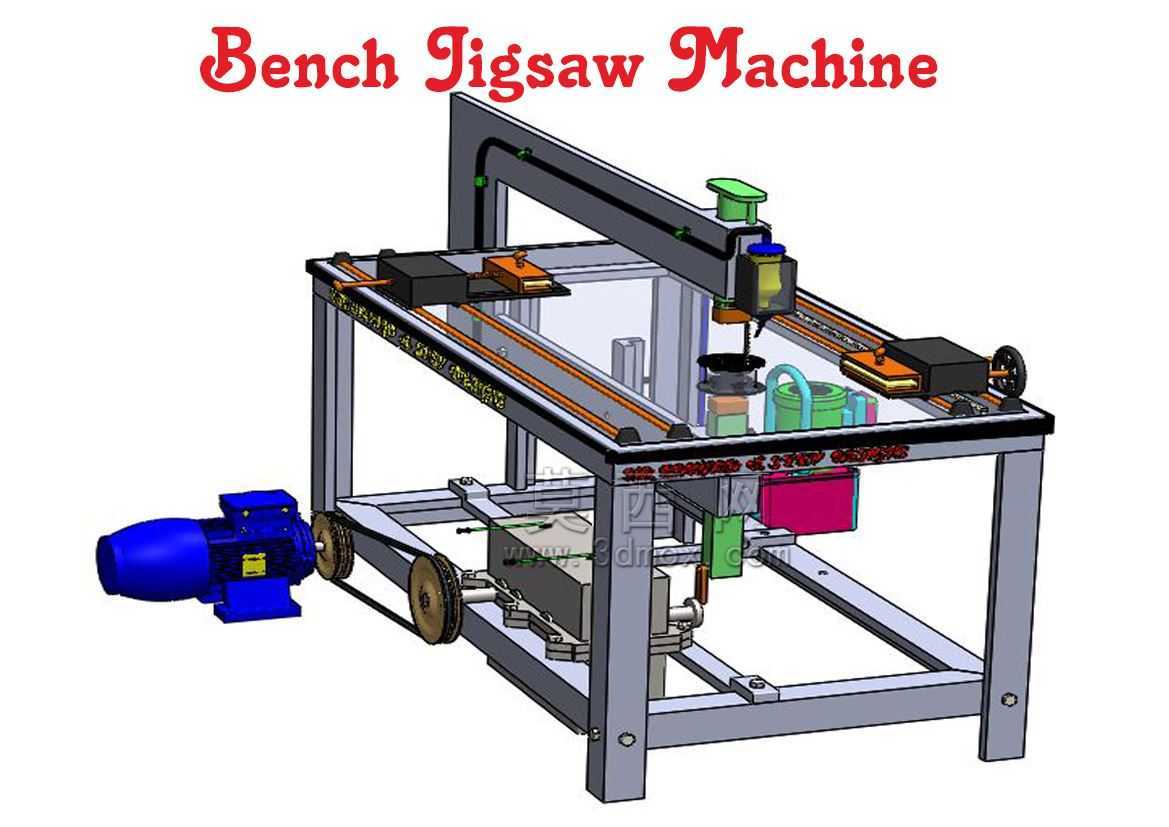

台式工业曲线锯切加工设备结构设计

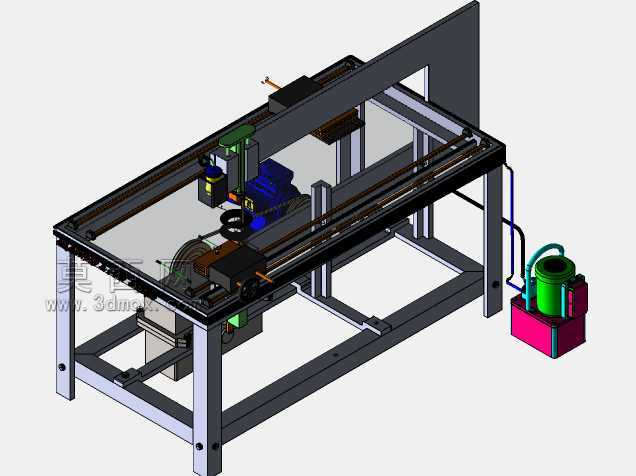

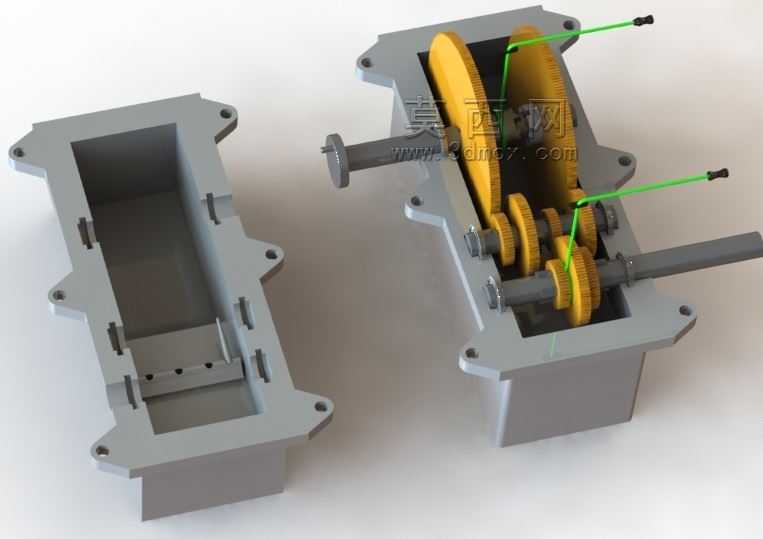

　　这款台式曲线锯切设备，主要面向中小型工件的异形轮廓锯切加工场景，在五金加工、小型模具修配、工艺构件下料、教学实训加工等场景中都能适配，区别于手持曲线锯的操作不稳定性，台式结构的设计从根源上降低了操作人员的手持负荷，同时能保证锯切路径的精度一致性，避免手持操作带来的轮廓偏移、切面倾斜等常见加工缺陷。设备整体采用框架式方管焊接机架作为承载基础，机架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在混凝土地面或者重型工作台上，安装时需要保证机架上平面的水平度误差控制在每米0.1mm以内，避免后续导轨安装出现平行度偏差，影响锯切头的移动顺滑度。机架的下层空间预留了动力单元的安装位，驱动电机采用卧式安装布局，通过带轮传动将动力传递至锯切主轴，

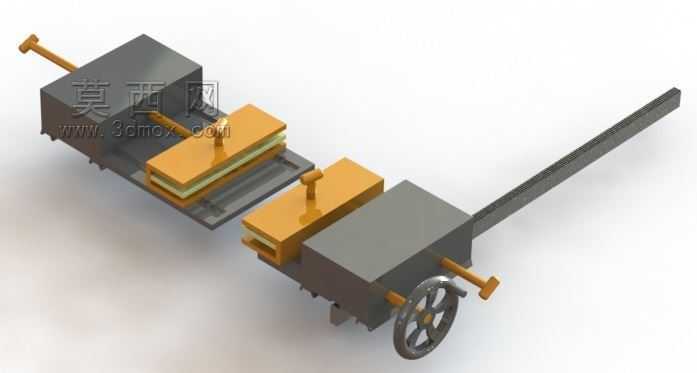

　　带传动的设计一方面可以通过更换不同直径的带轮实现转速区间的调整，匹配不同材质工件的锯切线速度需求，另一方面带传动具备过载打滑的特性，能在锯切遇到硬点或者进给量过大时保护电机和锯条不受冲击损坏。设备的上层工作台采用透明硬质防护板作为操作台面，既能清晰观察下层传动结构的运行状态，也能防止加工过程中切屑掉落至传动区域造成卡滞，工作台面上设置了可调节的工件夹紧机构，夹紧块采用聚氨酯包覆材质，既能保证足够的夹紧力避免工件在锯切过程中移位，也不会在工件表面留下压痕，适配不同材质的加工需求，夹紧机构的行程范围覆盖了常见中小型工件的尺寸规格，可通过侧面的手轮快速调整夹紧位置，操作时无需额外工具即可完成工件装夹。锯切头组件安装在横向导轨副上，

　　可沿着横梁实现横向位置的调整，导轨采用线性滑轨搭配滑块的结构，移动阻尼均匀无卡顿，锯切头的升降行程可根据工件厚度进行调整，保证锯条的有效工作长度完全覆盖工件厚度，避免无效空程。设备配套的调速系统可根据加工材质调整锯条的往复频率，针对木质、塑料等软质材料可采用高往复频率提升加工效率，针对薄金属板、硬质复合材料则采用低往复频率搭配合适的进给速度，避免锯条过热崩齿。冷却系统的喷嘴对准锯切工作区域，可根据加工需求选择风冷或者微量润滑冷却方式，加工金属材质时开启冷却能有效降低锯条的工作温度，延长锯条使用寿命，同时减少加工区域的切屑飞溅。设备的电气控制元件集中安装在机架侧面的控制盒内，操作按钮布局符合人体工程学设计，

　　操作人员站在设备正面即可完成启停、调速、紧急停止等所有操作，紧急停止按钮采用大尺寸红色蘑菇头设计，触发后可直接切断主回路电源，保障操作安全。从结构设计的角度来看，这款设备的框架结构做了针对性的加强处理，横梁和立柱的连接位置增加了三角加强筋，避免锯切过程中产生的振动导致结构共振，影响加工切面的粗糙度，所有传动部件的位置都预留了维护开口，日常保养时可直接打开防护盖完成带轮张紧度调整、润滑脂加注、锯条更换等操作，无需大规模拆解设备结构。设备的整体安装边界尺寸适配常规中小型加工车间的工位布局，不需要占用过大的场地空间，进料和出料方向都预留了足够的操作空间，操作人员可单人完成从工件装夹到加工完成的全流程操作，不需要额外辅助人员。在实际加工应用中，这款设备可完成直线、曲线、内孔轮廓等多种类型的锯切加工，相比大型锯床具备更高的灵活性，针对小批量多品种的异形工件加工场景，能有效缩短加工准备时间，提升加工效率，锯切完成的工件切面粗糙度可满足后续打磨、装配的工艺要求，减少二次加工的工作量。
