直联驱动离心式流体输送压缩设备

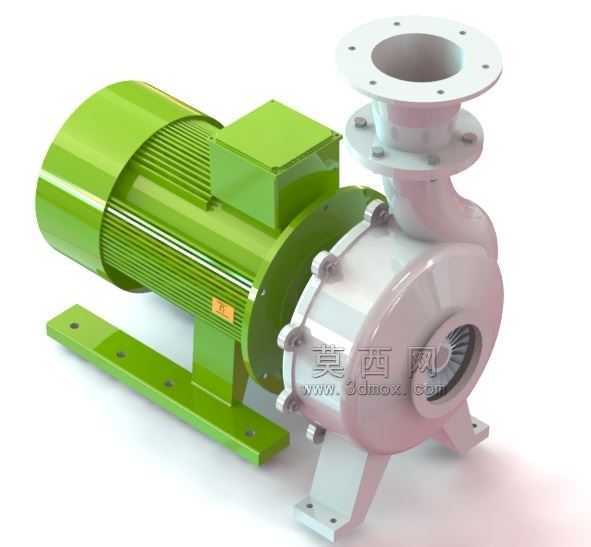

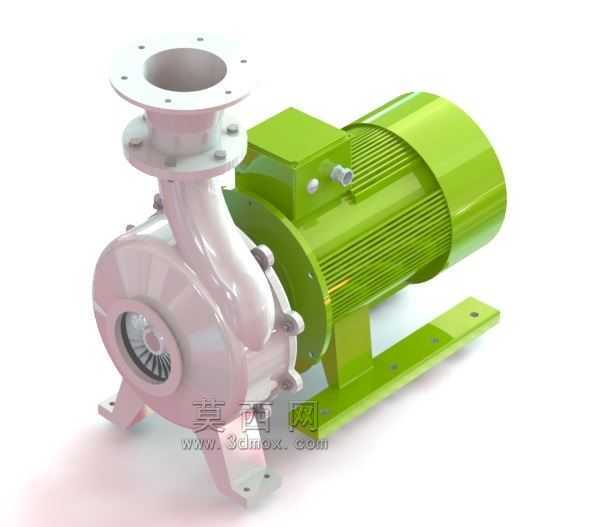

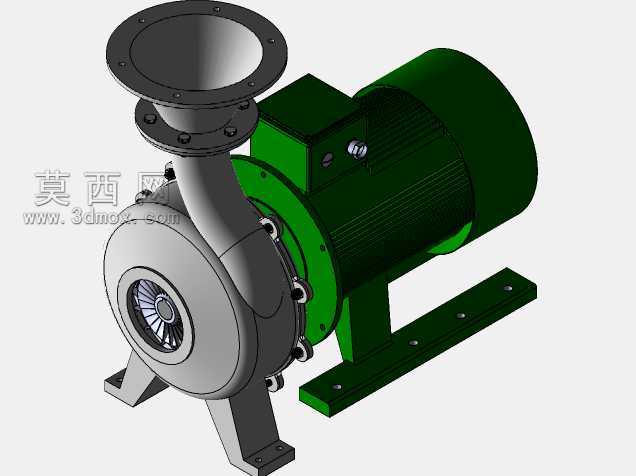

　　在化工流程的气体增压工段、市政水处理的曝气送风环节、轻工制造的气力输送管线中，这类直联结构的离心压缩设备都是核心动力单元，和传统皮带传动的机型不同，它把电机输出轴和压缩腔叶轮做了同轴直连设计，省去了中间传动的皮带轮、张紧结构，一方面减少了传动环节的能量损耗，整机传动效率能提升8%左右，另一方面也压缩了整机的轴向安装尺寸，在狭小的设备撬装工位里布置更灵活。从结构设计逻辑来看，这款设备的压缩腔采用蜗壳式流道设计，流体从顶部的法兰入口轴向进入叶轮腔，经过高速旋转的闭式叶轮获得动能后，顺着蜗壳流道逐步减速增压，最终从侧方的出口（本模型展示的是入口朝上的安装姿态）输出带压流体，叶轮和轴的连接采用键传动加锁紧螺母的固定方式，

　　能承受高转速下的轴向窜动和径向载荷，避免长期运行出现叶轮松脱的问题。设备的支撑结构采用一体式铸造机脚，两个支撑脚分别布置在蜗壳下方和电机尾部下方，机脚上面预留了长条形安装孔，安装时可以根据现场预埋螺栓的间距做小范围调整，不需要二次扩孔，安装基准面的平面度公差控制在0.1mm/m以内，能保证设备运行时的同轴度，减少高速转动带来的振动。和电机的连接部位设置了密封端盖，内置机械密封结构，能防止压缩腔内的带压流体沿着轴缝隙泄漏，输送无腐蚀性的空气或者惰性气体时，密封寿命能达到连续运行12000小时以上，后期维护只需要定期更换密封件，不需要拆解整个压缩腔。设备的顶部入口采用标准凸面法兰连接，法兰的螺栓孔间距、

　　密封面尺寸都符合通用管路法兰的匹配标准，现场对接管路时不需要单独制作过渡接头，能直接和同管径的工业管路拼接，减少现场安装的工作量。从安装边界来看，整机的重心落在两个机脚的中心连线位置，安装时不需要额外做配重固定，只要把机脚和基础预埋板通过螺栓锁紧，就能满足运行稳定性要求，设备的侧面预留了电机接线盒的安装空间，接线盒的朝向可以根据现场走线方向做90度旋转调整，不管是左侧走线还是右侧走线都能适配，不会出现线缆弯折半径不足的问题。在实际选型适配时，这类设备更适合大流量、中低压力的流体输送场景，和容积式压缩机相比，它的输出气流无脉动，不需要在出口端额外配置缓冲罐，输送气体时不会出现压力波动导致的管路震颤，在对气流稳定性要求高的曝气、风送、

　　通风换气场景中适配性更强。设计时对叶轮做了动平衡校正，剩余不平衡量控制在G2.5级以内，高转速运行时的整机振动速度有效值不超过4.5mm/s，不需要额外做减震基础，普通的混凝土地面就能满足安装要求。蜗壳的流道表面做了光滑圆弧过渡处理，没有直角突变结构，能减少流体在流道内的湍流损失，提升整机的运行效率，同时也能降低流体冲刷带来的流道磨损，延长设备的使用寿命。电机外壳采用散热筋结构，沿电机轴向均匀布置的散热筋能增大散热面积，设备连续满负荷运行时，电机外壳的温升不超过80K，能满足长期连续运行的散热要求，不会因为过热触发电机保护停机。
