脚踏式木薯Gari颗粒加工设备结构

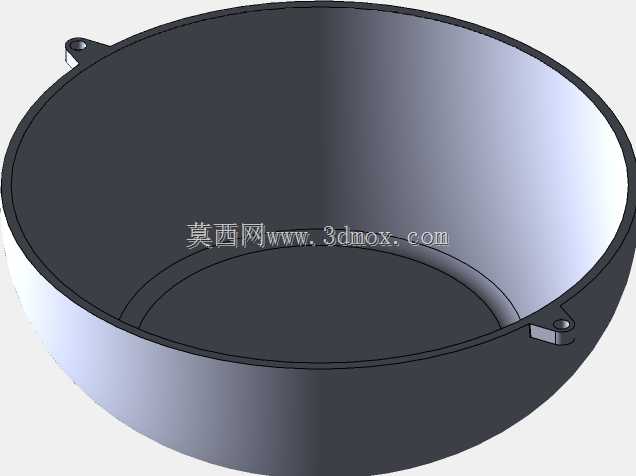

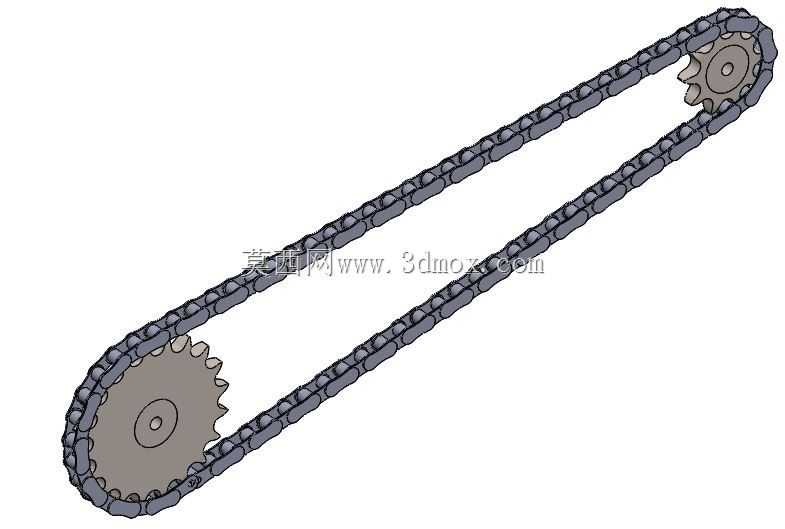

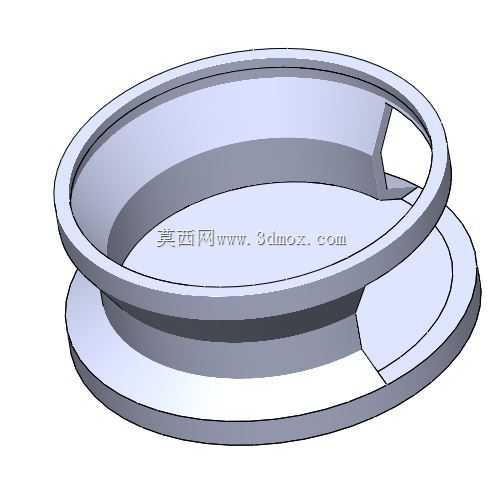

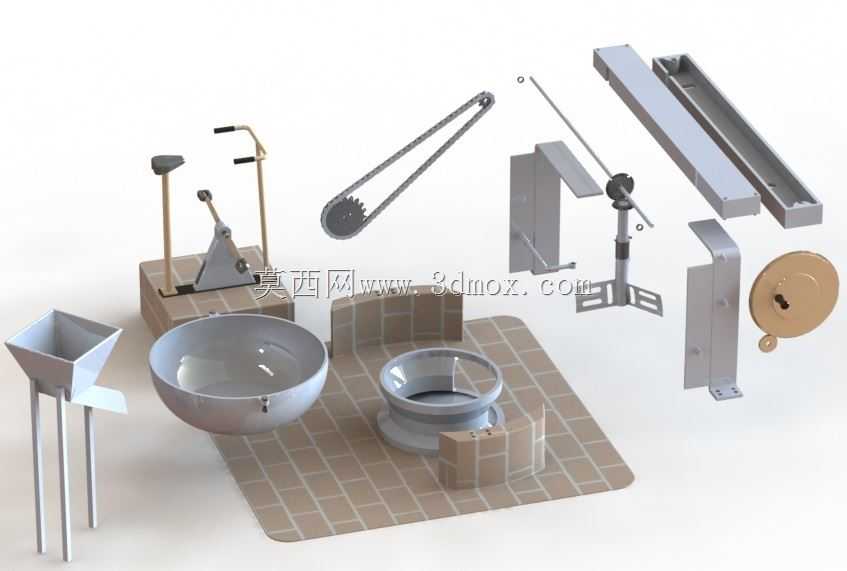

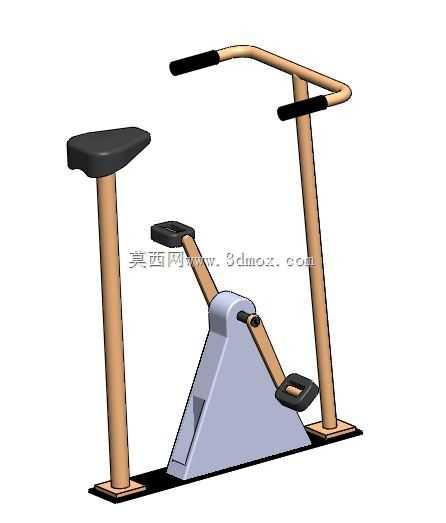

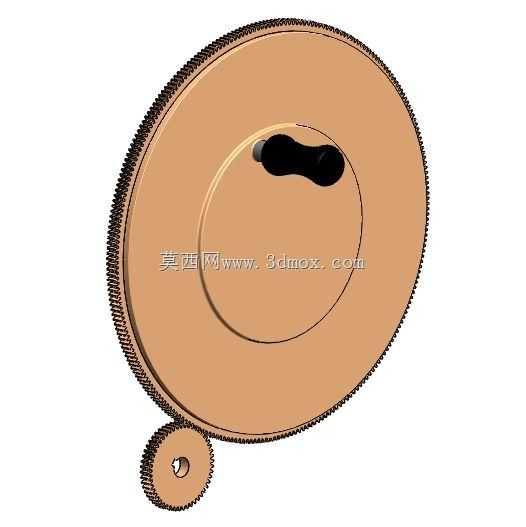

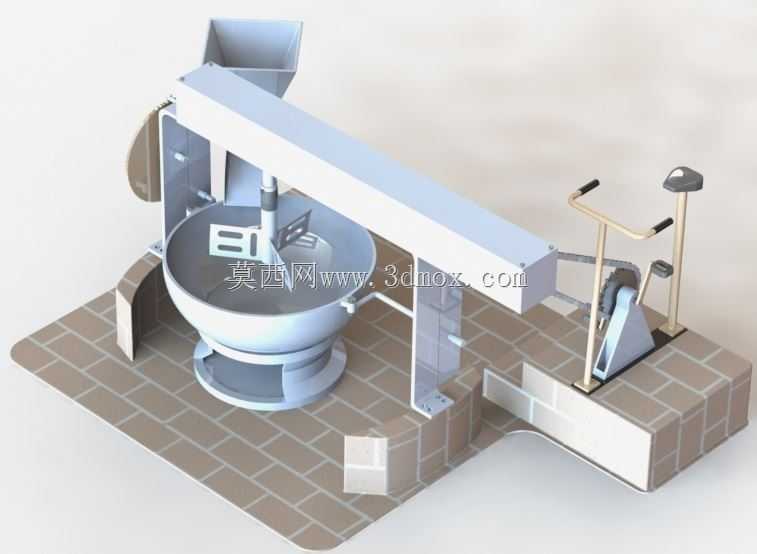

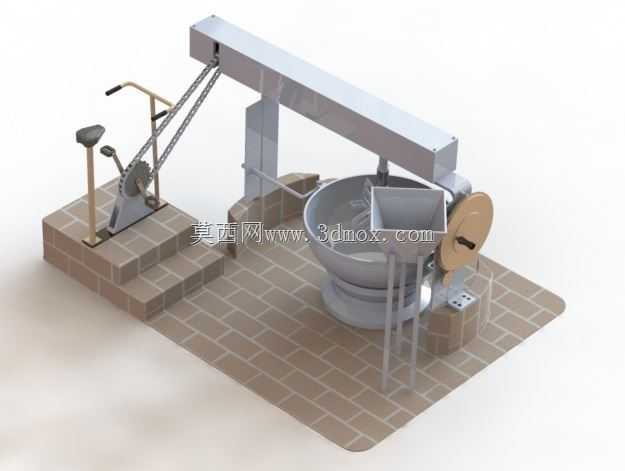

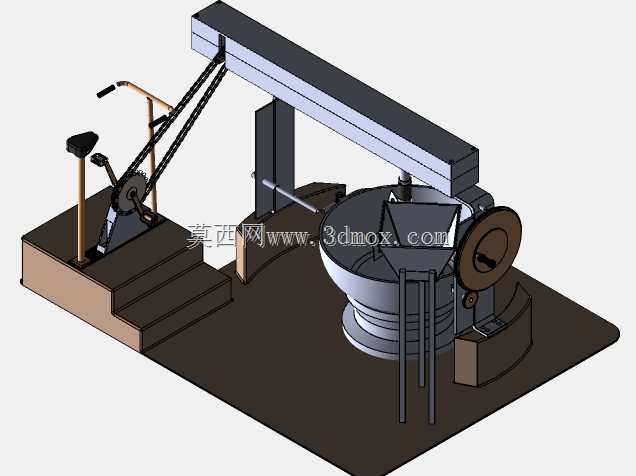

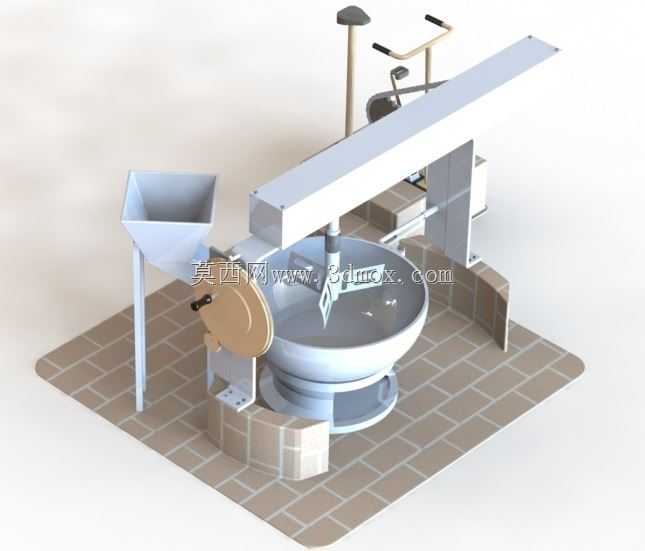

　　该设备面向西非乡村及小型木薯加工场景，用于把新鲜收获木薯的淀粉块根加工成奶油状颗粒Gari。在实际作业中，操作者通过脚踏曲柄提供动力，经链传动将动力传递至上方横梁内的传动轴，再驱动搅拌与刮料部件在盆形容器内完成搓散、混合和颗粒化处理。这种设计降低了对电力的依赖，适合分散农户、合作社或临时加工点使用，也能减少传统敞开式加工过程中热量与粉尘直接作用于操作人员的问题。从结构组成看，整机以砖砌平台作为安装基座，平台表面预留了踩踏位置、容器安装坑和支撑柱固定点。左侧为人力输入区，设置脚踏杆、座靠和传动链轮；中部为加工执行区，圆形大盆作为物料容纳腔，内部布置旋转搅拌臂和导流板；右侧设置出料槽、带轮护罩及辅助传动件，

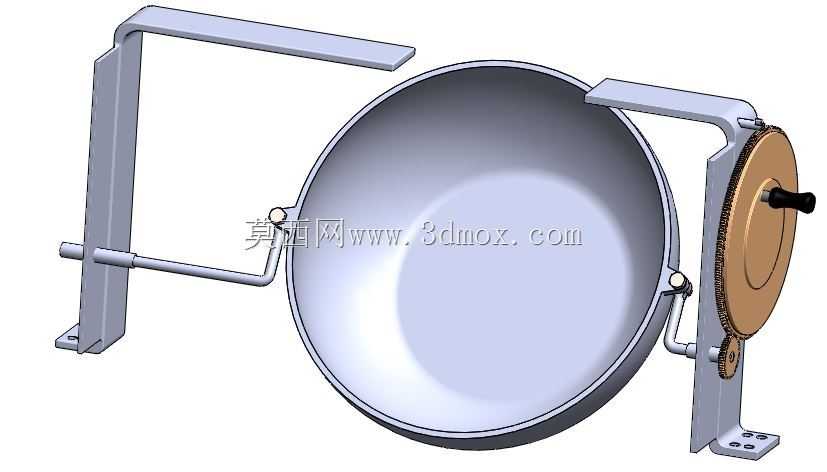

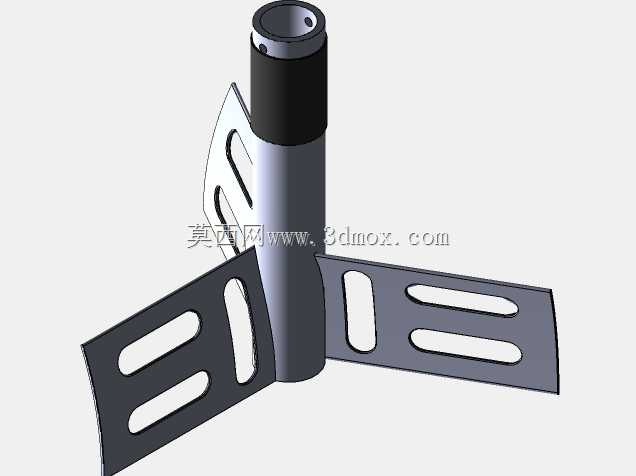

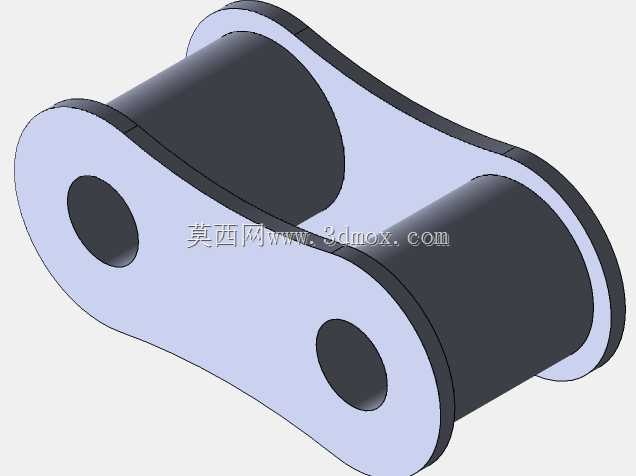

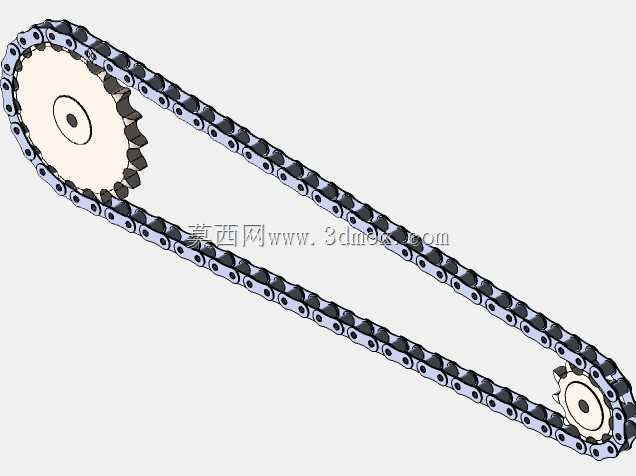

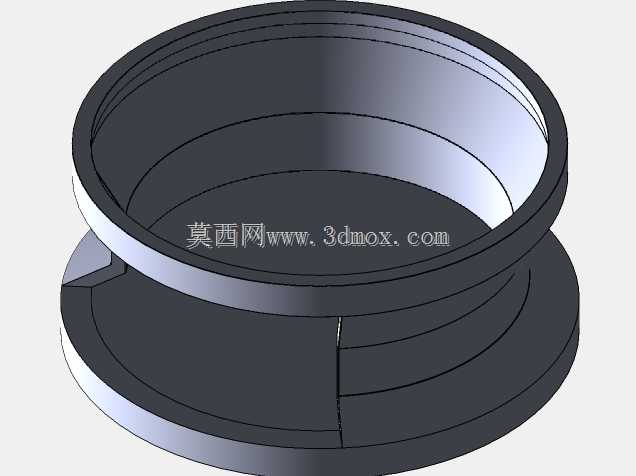

　　上方横梁承担轴系支撑和传动封闭作用。各部件之间的位置关系经过明确约束，脚踏点到容器中心留有足够操作空间，出料口朝向平台外侧，便于承接加工后的颗粒物料。设计思路上，模型优先体现低制造门槛和可维护性。支撑件采用型钢焊接或螺栓连接的形式，传动链外露段便于张紧和更换，盆体可单独吊装清理；横梁既作为传动轴护罩，又形成跨接两侧机架的刚性梁，使设备在反复踩踏受力时保持稳定。搅拌部件靠近盆底布置，能够对沉积淀粉块进行持续翻搅，侧壁刮板则减少物料粘附，使颗粒形成过程更均匀。针对安装边界，基座需要满足水平承载要求，平台长宽应覆盖机架支脚并预留人员站立与出料容器摆放空间。设备高度以坐姿踩踏舒适为原则，座靠、脚踏杆和手柄形成稳定人机三角；

　　上方横梁最低点不得妨碍物料投放和观察，右侧带轮外缘应与平台边缘保持安全距离。若在车间内复刻或改进，应校核链传动中心距、轴的抗弯强度、盆体与搅拌臂间隙，以及砖砌或焊接基座在循环载荷下的固定可靠性。该三维结构完整呈现了动力输入、传动、搅拌、出料和机架支撑之间的配合关系，可作为小型农产品加工设备方案论证、教学演示、结构改型和非标自动化升级的参考基础。
