卧式直联离心式工业供水泵结构

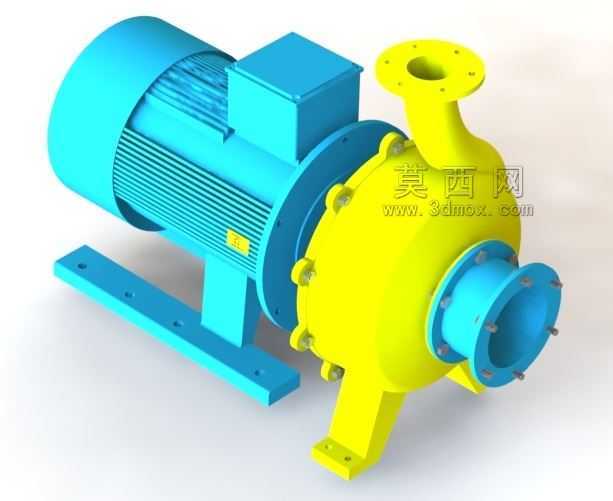

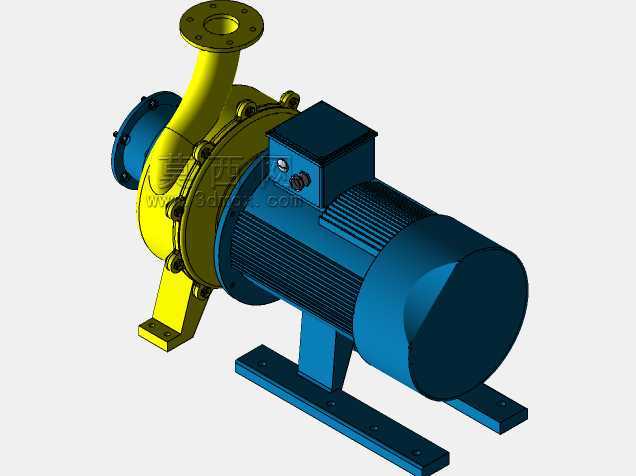

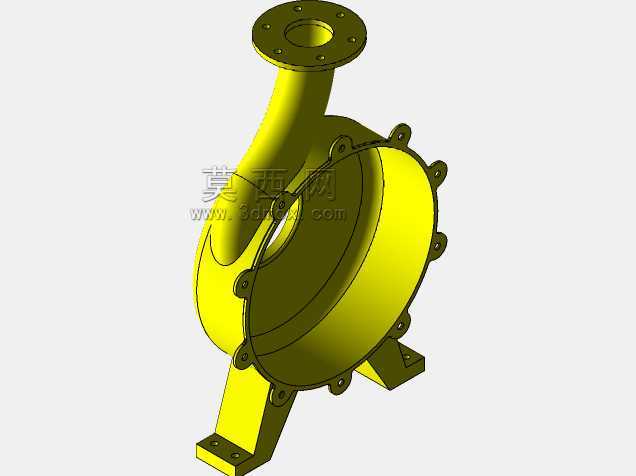

　　这款卧式直联结构的离心式水泵，核心应用场景覆盖工业生产环节的清水输送作业，常见于生产车间循环供水系统、搅拌配套设备的清洗管路、中小型水箱的持续补水工位，也可适配无强腐蚀性的工业清水、常温清洁水体的增压输送场景，在食品加工前处理工段、普通机加工车间冷却循环、小型化工段洁净水输送等场景都能适配。从实际使用逻辑来看，该泵采用电机与泵体直联的同轴布局，省去了传统联轴器传动的中间连接环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，日常运维中不需要反复校准联轴器同轴度，降低了现场安装调试的技术门槛。泵体的流道采用渐扩式蜗壳结构设计，进水端采用轴向直通式接口，出水端为垂直向上的法兰接口，

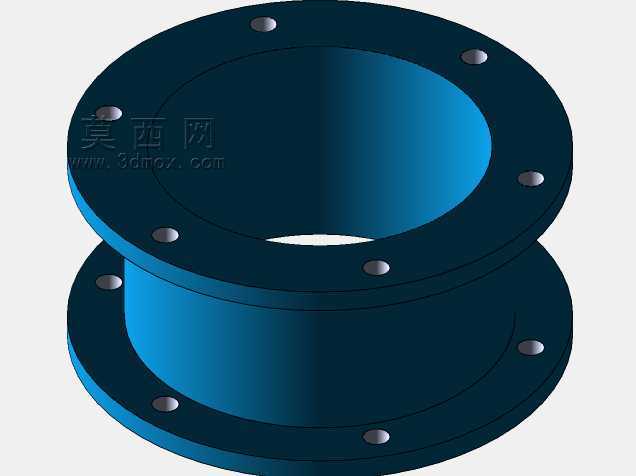

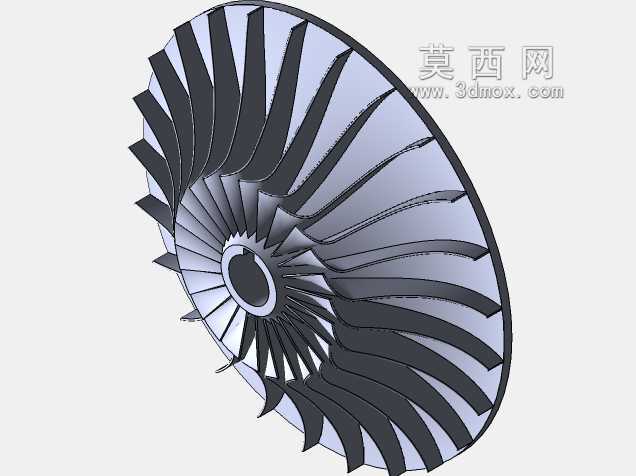

　　这种流道布局能让叶轮甩出的水体在蜗壳内平稳完成动能到压能的转换，减少流道内的紊流冲击，降低运行过程中的流体噪音与水力损失。叶轮采用闭式结构设计，叶片的曲率经过流体仿真优化，在额定转速下能保持稳定的输出扬程与流量，适配常规供水场景下的连续运行需求。安装结构上，整机采用一体式铸铁底座，电机端与泵体端分别通过螺栓固定在同一加工基准的底座上，底座预留的长条形安装孔可适配现场基础螺栓的位置偏差，安装时不需要额外制作过渡连接支架，能直接固定在混凝土基础或者钢制设备机架上。泵体的进出口均采用标准法兰连接结构，法兰的螺栓孔分布、密封面尺寸符合通用管路连接标准，现场对接管路时不需要单独定制转接头，能直接和同通径的工业水管路快速对接。

　　密封结构采用内置式机械密封，相比传统填料密封，机械密封的泄漏量更低，运行过程中不需要频繁调整压盖松紧，也减少了密封件的更换频率，适合长时间连续运行的工位。泵体与电机连接的位置设置了可拆卸的连接支座，后期维护时不需要拆解进出水管路，只需要拆开连接支座的固定螺栓，就能将电机连同叶轮一起抽出，完成密封件更换、叶轮清理等运维操作，大幅缩短了设备停机维护的时间。从安装边界来看，整机的重心落在底座的中心区域，运行时的振动幅度较小，不需要额外加装厚重的减震基础，普通的硬化地面就能满足安装要求；轴向尺寸相比带联轴器的分体式水泵缩短近三分之一，对于安装空间局促的设备集成场景，比如配套在搅拌设备旁、集成在小型供水机组内部的场景，

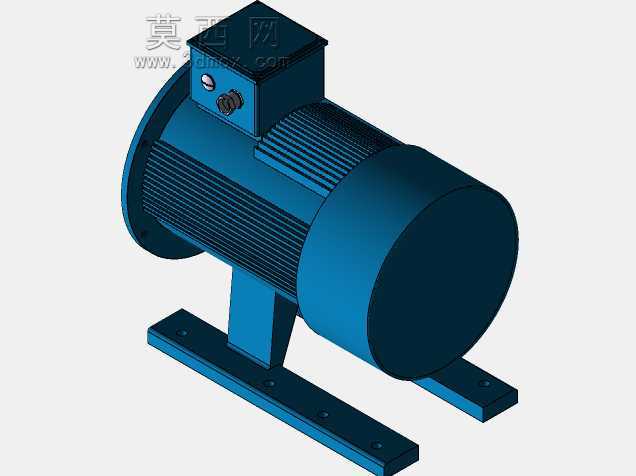

　　这种紧凑结构的适配性更强。泵体底部设置的支撑脚与底座形成多点支撑，能抵消泵运行过程中产生的径向力，避免长期运行后泵轴出现变形偏移。接线盒设置在电机壳体的顶部位置，现场布线时电缆可以从上方直接接入，不会和周边的管路、底座产生干涉，接线盒的防护等级满足常规工业车间的使用要求，能防止日常飞溅的水滴、灰尘进入接线腔内部。在实际选型适配时，这款泵的流量扬程区间覆盖常规中小流量的供水需求，对于需要持续稳定供水、安装空间有限、运维频次较低的工位，这种直联卧式离心泵的结构优势十分明显，建模过程中所有配合面的尺寸公差、安装孔位的位置度都按照实际加工要求做了对应约束，装配关系完全还原真实设备的配合逻辑，能直接用于设备布局的干涉检查、管路走向的模拟排布，也可以作为教学演示中离心泵结构拆解的参考模型，帮助从业者直观理解直联离心泵的内部结构与装配逻辑。
