可加工孔平链轮传动构件结构设计

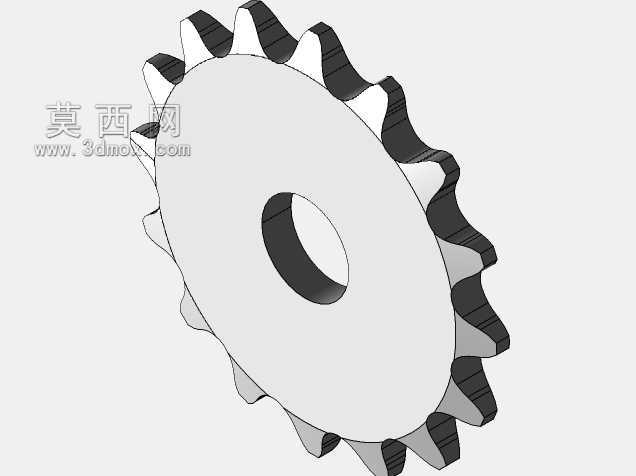

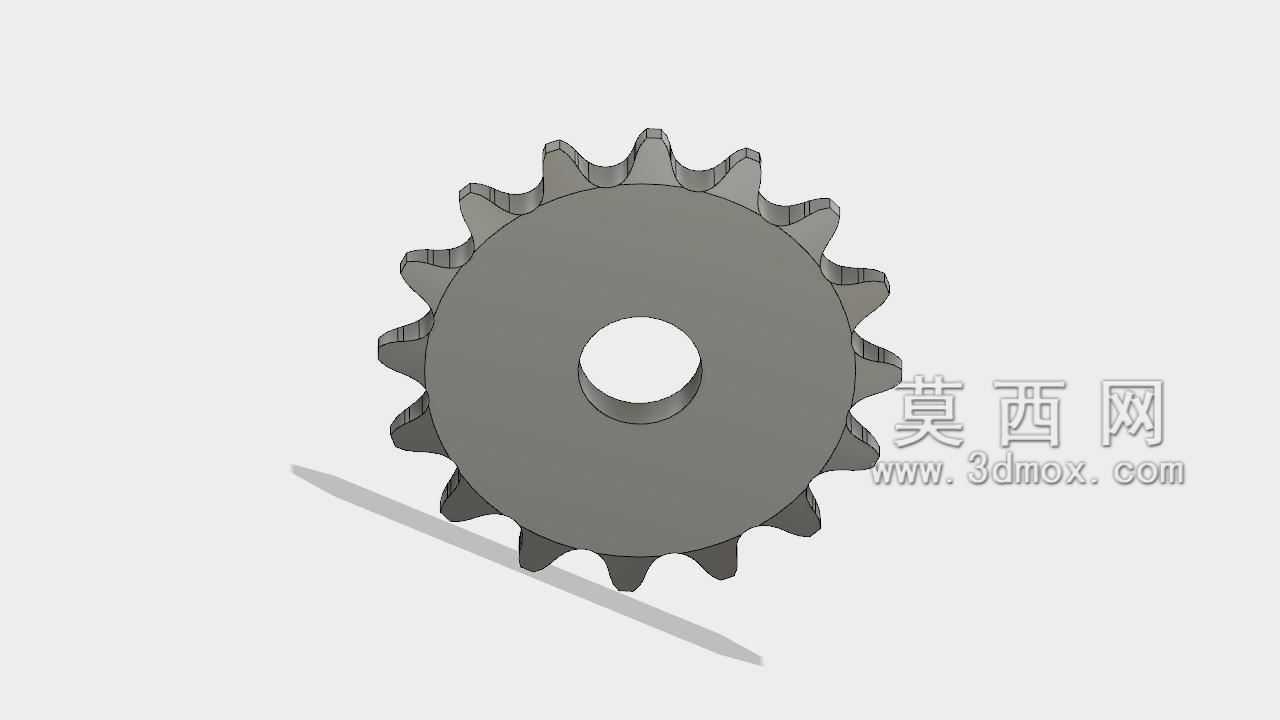

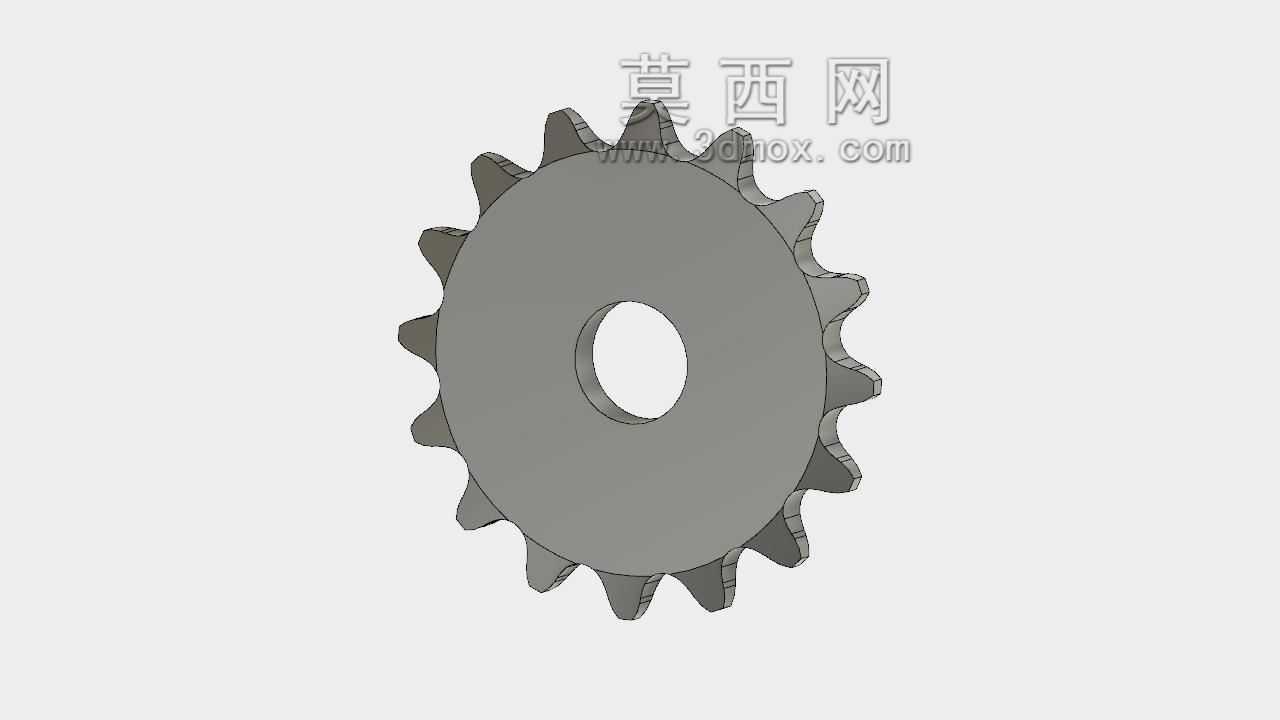

　　在各类链传动系统的设计搭建环节里，这类带可加工安装孔的平链轮是应用范围极广的基础传动构件。不同于定制化的带轮毂凸台、键槽预成型的专用链轮，这个平链轮的基体采用等厚圆盘结构，中心预留了可二次加工的通孔区域，能适配不同直径的安装轴、不同形式的轴连接结构，不管是需要加装紧定螺钉顶丝固定、还是后续铣削键槽做周向限位、或是加工成胀套连接的配合面，都有足够的加工余量来满足不同场景的安装需求，不会因为预制结构的限制导致适配性不足。

　　从实际应用场景来看，这类平链轮常出现在中小型输送线、轻工自动化设备、农用机械辅传、小型机床进给机构的链传动布局里，尤其是在设备改造、非标传动单元搭建的场景下，这种预留加工余量的链轮优势格外明显——设计人员不需要提前完全锁定轴径、连接方式，先根据传动比、链条节距选定对应齿数和节圆参数的链轮毛坯，后续根据实际装配的轴系尺寸加工中心孔即可，能大幅缩短非标设计的物料筹备周期，也能减少因为轴系尺寸调整导致的零件报废问题。

　　从结构设计的逻辑来看，这个链轮的齿形是按照标准短节距滚子链的啮合参数做的成型设计，齿廓的工作段圆弧参数完全匹配对应规格链条的滚子直径，能保证链条滚子进入啮合和退出啮合的过程顺滑无卡滞，不会出现咬链、跳齿的问题。轮体的厚度是按照对应链条的内节内宽做的匹配设计，既保证啮合时链条不会从轮齿侧面滑脱，又不会因为厚度过大增加不必要的转动惯量。中心的预留通孔直径远小于常规同规格链轮的成品轴孔直径，给后续的孔加工留足了余量，不管是加工成间隙配合的通孔穿光轴用顶丝固定，还是加工成过渡配合的孔加装平键传递大扭矩，都有足够的材料余量保证连接强度。

　　在安装边界的尺寸控制上，这类平链轮的外径是严格按照对应齿数、对应节距的齿顶圆直径做的设计，安装时需要注意轮齿的径向跳动公差，在加工中心孔的时候要保证孔的轴线和链轮端面的垂直度，否则会导致链条运行时出现侧向摆动，加剧链条和轮齿的侧面磨损，严重时还会出现脱链的故障。轮体的端面是平整的无凸台结构，安装时可以紧贴轴承座端面、或是链轮隔套端面做轴向定位，不需要额外预留凸台的避让空间，在轴向安装空间受限的紧凑传动布局里，这种平板结构的链轮比带轮毂的链轮更有适配优势，能有效压缩传动单元的轴向尺寸，让整体结构更紧凑。

　　从实际使用的功能特性来说，这种平链轮因为没有一体成型的轮毂结构，整体重量更轻，转动惯量更小，在高速轻载的传动场景下，能降低轴系的启动负载，减少传动过程中的动载荷，提升传动的平稳性。同时因为结构简单，不管是采用金属切削加工还是粉末冶金成型、或是板材激光切割后做齿形精加工，都能很方便地完成毛坯制备，加工成本远低于带复杂轮毂结构的链轮，适合批量应用在成本控制严格的通用传动设备里。在做三维建模的时候，齿形的参数化绘制是核心环节，需要准确对应链条的节距、滚子直径、齿根圆弧半径、齿顶圆弧半径这些核心参数，保证加工出来的链轮能和对应规格的链条完美啮合，中心孔的位置要严格和轮体的分度圆同轴，避免后续加工安装孔的时候出现偏心，导致传动时的链速波动过大，影响整个传动系统的运行精度。
