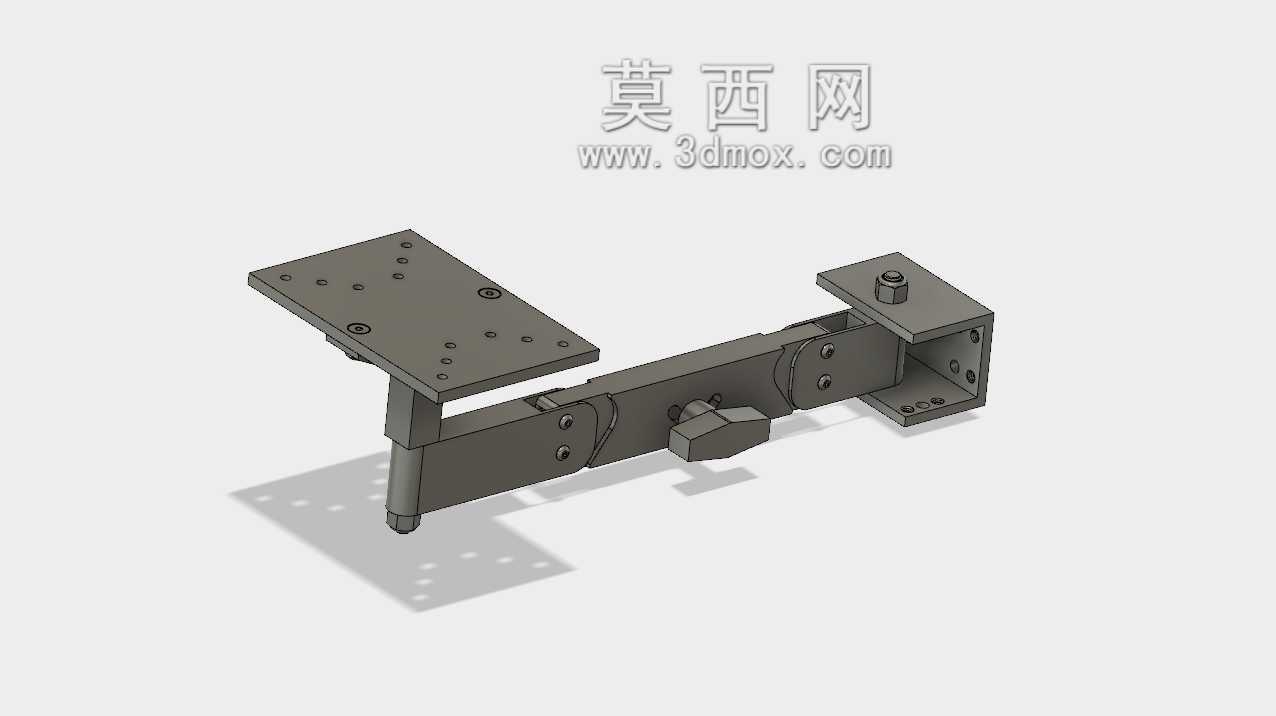

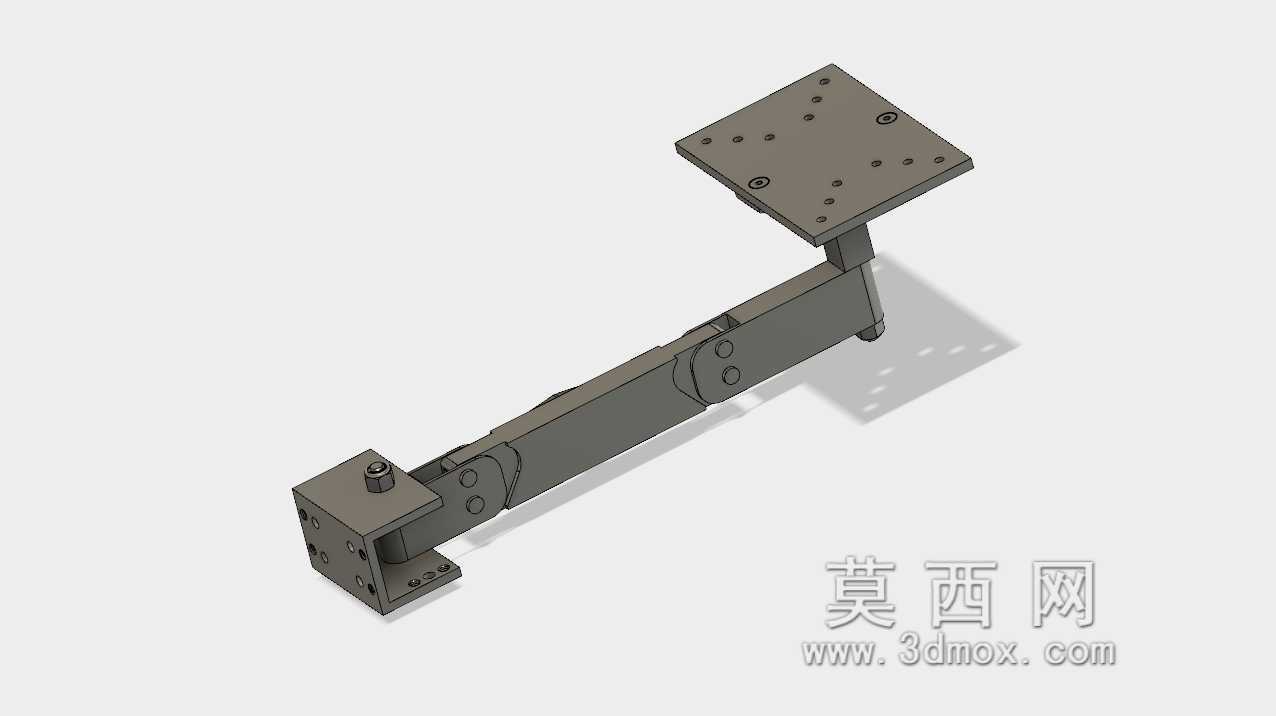

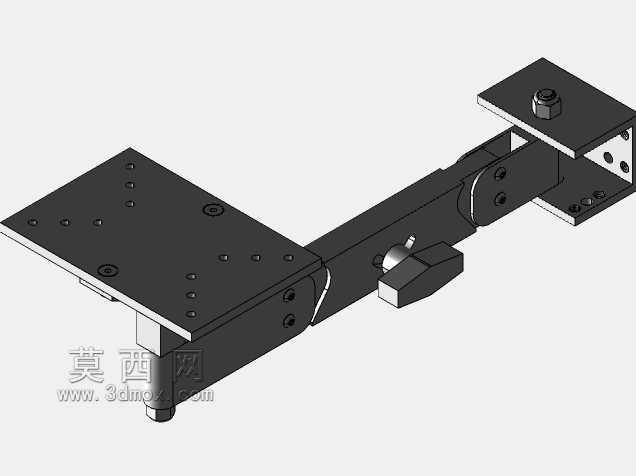

这款支撑臂结构主要面向工业现场需要调整安装角度、承载一定负载的设备挂载场景,常见于生产线旁的操作终端安装、小型检测设备的工位固定、工装夹具的角度可调挂载,也可用于自动化设备外围的辅助部件支撑,替代传统固定式焊接支架,解决现场安装后无法微调位置角度的痛点。从结构组成来看,两端分别设置了带多组安装孔的方形安装法兰,一端用于和设备基座、墙面或设备机架的型材面固定,另一端用于挂载需要支撑的终端设备或功能部件,法兰面上的安装孔采用了不同孔径的组合排布,既适配公制螺栓的安装规格,也预留了一定的孔位调整余量,避免安装时孔位对位偏差导致无法装配。中间的臂身采用分段式铰接结构,铰接位置设置了锁紧螺栓结构,松开锁紧件时可沿铰接轴调整两段臂身的夹角,
调整范围覆盖0到90度的常用安装角度,调整到位后拧紧锁紧螺栓即可依靠铰接面的静摩擦力实现位置锁定,可承受挂载端的静态负载不会出现滑移下坠。设计过程中优先考虑了现场安装的容错性,两端法兰的安装面都做了铣平处理,保证和安装基面的贴合度,避免安装后出现应力集中导致臂身变形;臂身主体采用矩形截面的型材结构,相比圆管结构具备更好的抗扭性能,在挂载设备出现偏载时也能保持足够的结构刚性,不会出现臂身扭转导致的设备位置偏移。铰接位置的转轴采用台阶轴设计,轴肩位置做了限位处理,避免调整角度时臂身出现轴向窜动,锁紧螺栓的规格匹配了臂身的承载能力,拧紧后产生的锁紧力矩可覆盖常规工业场景下的挂载负载需求,不需要额外增加锁止结构。安装边界方面,
两端法兰的安装孔位间距按照通用工业铝型材的槽距标准设计,可直接配合T型螺栓安装在欧标或国标铝型材机架上,也可通过膨胀螺栓固定在混凝土墙面、钢板基座上;臂身收拢时的最小长度可满足狭小空间的安装需求,完全展开时的支撑长度可覆盖常规工位的操作距离需求,调整角度时不会和周边的管线、设备结构产生干涉。在实际使用场景中,这类支撑臂可替代定制的焊接支架,不需要现场焊接作业,仅通过螺栓装配即可完成安装,后期调整设备位置角度时不需要重新拆卸打孔,仅需松开锁紧件调整后再锁紧即可,大幅降低现场安装调试的工作量。臂身的所有棱边都做了倒角处理,避免安装调试过程中划伤操作人员,外露的螺栓端头都设置了防护帽,防止积尘或锈蚀影响后期调整。结构受力方面,
挂载端的负载通过臂身传递到铰接位置,再通过下段臂身传递到固定端法兰,受力路径清晰,没有多余的传力结构,在额定负载下的形变量控制在工业应用允许的范围内,不会因为臂身变形导致挂载的设备出现位置漂移,影响设备的正常使用。针对不同的安装场景,两端法兰的安装孔可根据实际需求选择对应的螺栓规格,不需要额外对法兰进行二次加工,孔位的排布预留了足够的扳手操作空间,安装时可顺利完成螺栓的拧紧作业,不会出现扳手无法就位的情况。铰接位置的配合面做了粗糙度处理,提升锁紧时的静摩擦系数,在相同锁紧力矩下可提供更大的锁止力,避免设备长期使用后因为振动出现角度偏移。
