机床用槽型定位夹紧固定座结构

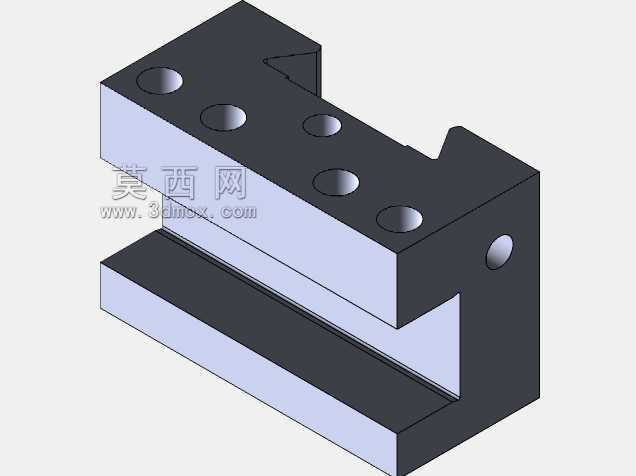

　　这款槽型定位夹紧固定座，是机床工装夹具系统里常用的基础定位构件，日常在数控铣床、加工中心的工位装夹环节出镜率极高，主要承担工件侧向定位、辅助夹紧的功能，也可作为非标自动化线体上的挡停、硬限位安装基座使用。从结构设计来看，整体采用一体化铣削成型的C型槽式结构，主体分为上下两个平行的安装臂，中间预留的通槽用于嵌入配套的导轨压块或者工件定位边，上安装臂均匀排布了五个螺纹安装孔，用于穿设锁紧螺栓，调整夹紧力的大小，侧端面单独设置的横向螺纹孔，用于安装侧向顶紧螺钉或者行程触发碰块，这种多安装孔位的排布方式，能适配不同厚度的被夹持件，不需要额外加工转接板就能完成安装。设计阶段优先考虑了安装边界的适配性，整体外形为规则的长方体块，

　　底部安装面做了平面度精磨处理，安装时可以直接贴紧机床T型槽工作台面或者工装基板平面，不需要额外调整找平，上下臂的槽口内侧做了微小的倒角处理，既可以避免装配时工件棱边刮伤安装面，也能在嵌入定位件时起到导向作用，减少装配卡滞的概率。实际应用场景里，这类固定座常成对配合使用，分别布置在被加工工件的两侧，通过上安装面的螺栓锁紧后，能限制工件的Y向自由度，配合工作台面上的液压虎钳或者压板，就能完成异形工件的完全定位，相比普通的平压板，这种C型槽结构的固定座夹紧接触面积更大，定位重复精度更高，在批量零件加工场景下，能减少每次装夹的找正时间。结构设计上没有采用复杂的拼接结构，一体化的块体结构刚性更强，

　　在承受较大切削冲击力时不会出现拼接缝隙导致的定位偏移，五个安装孔的孔距按照等距排布，适配市面上通用的M8、M10规格锁紧螺栓，侧端面的螺纹孔与上安装面的孔位做了错位处理，避免螺栓安装时出现干涉，槽口的深度经过计算，既保证了足够的夹持接触行程，也不会因为槽深过大导致上下臂的刚性不足，在最大锁紧力矩下，臂体的变形量控制在0.02mm以内，满足精加工工序的定位精度要求。安装尺寸方面，整体长宽高比例适配常规的小型加工中心工作台T型槽间距，底部不需要额外制作转接块就能直接安装在槽宽14mm、18mm的标准工作台上，侧端面的螺纹孔中心高度与常见的行程开关安装高度匹配，作为硬限位使用时，不需要额外调整安装支架的高度，能直接固定触发碰块。

　　日常维护时，只需要定期清理槽内的切屑与切削液残留，在螺纹孔内涂抹少量防锈脂即可，没有易损的活动部件，使用寿命远高于拼接式的夹具构件。在非标自动化设备的线体设计中，这款固定座也可以作为托盘输送线的端部挡停座使用，槽口内嵌入聚氨酯缓冲垫后，就能承受托盘的撞击力，上安装面的孔位可以直接安装缓冲器固定支架，不需要额外加工安装孔，大幅缩短非标设计的建模与加工周期。
