批量生产用多工位并列式压紧夹具结构

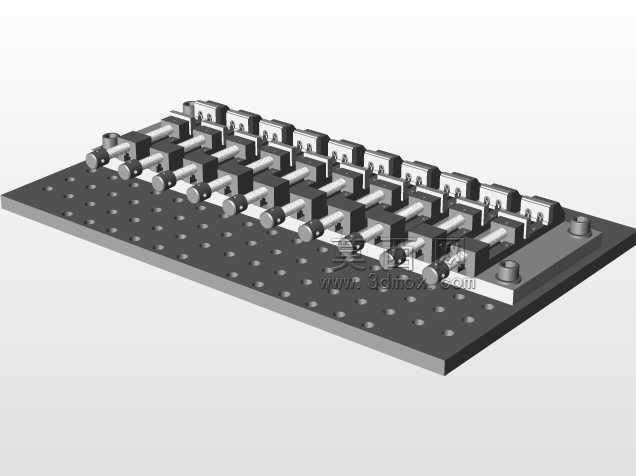

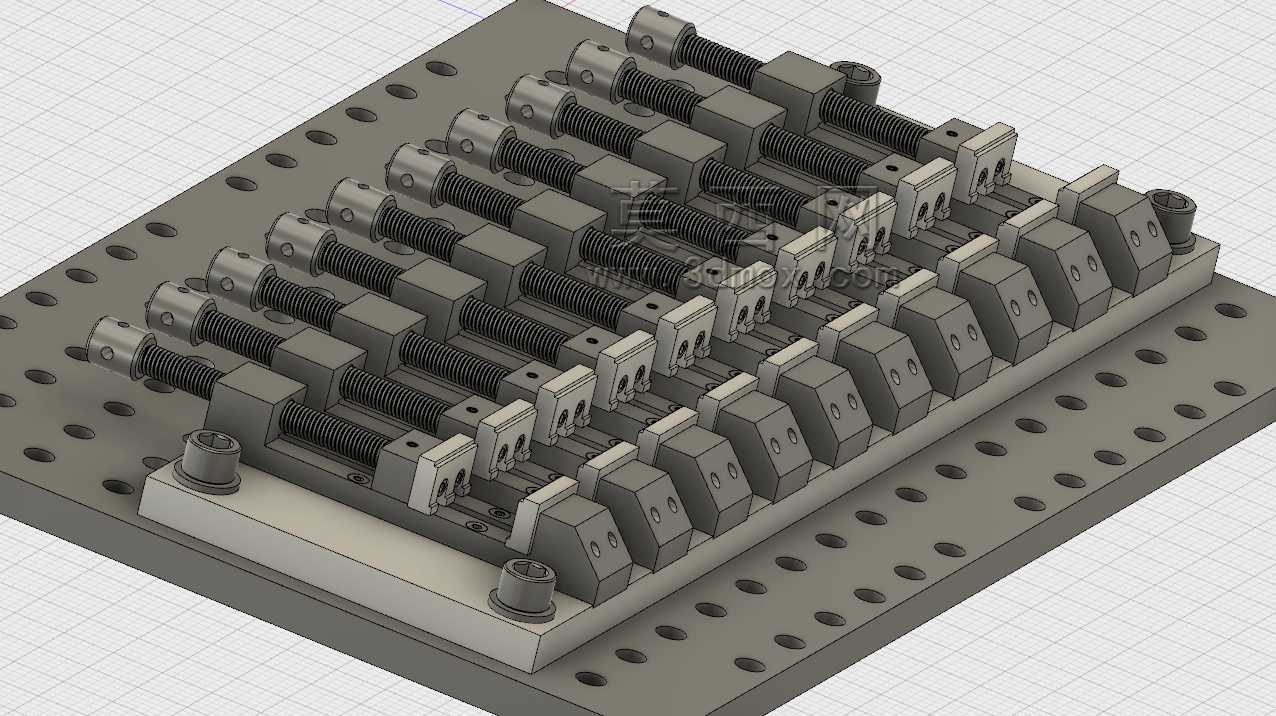

　　这套多工位并列压紧结构，主要面向中小尺寸零件的批量机加工、装配工序场景，在消费电子结构件、小型五金零件、精密冲压件的量产线中十分常见，能够在单块基础板上同时完成十数个工件的同步装夹，大幅减少单件装夹的辅助时间，匹配加工中心快走丝、小零件铣削、批量压装等工序的节拍需求。从结构布局来看，整套装置以带矩阵安装孔的厚重基础平台为承载基体，平台上的等距阵列孔系为模块化工位调整预留了充足空间，不需要额外二次打孔攻丝，就能根据待加工工件的外形尺寸调整各个夹紧单元的横向、纵向间距，适配不同规格小零件的装夹需求，单工位的调整行程可以覆盖边长10mm到50mm区间的方块类、条类零件装夹。每个独立夹紧单元都采用了螺旋压紧的传动逻辑，

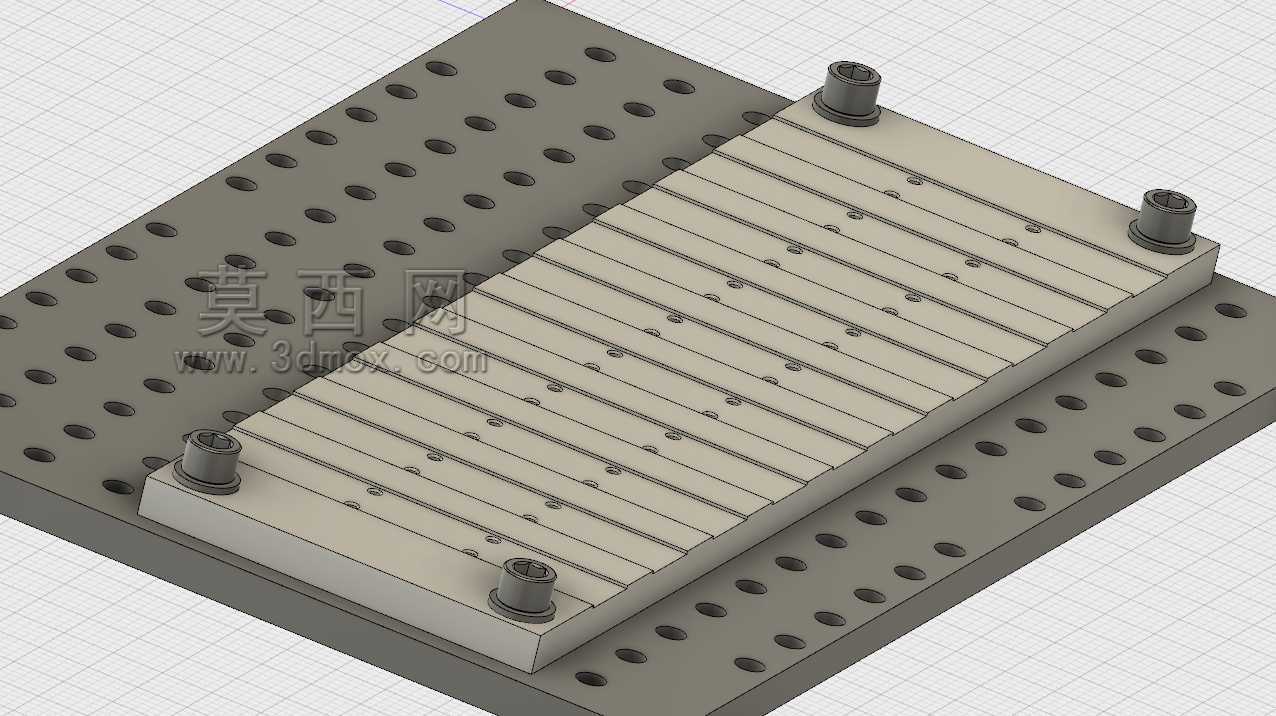

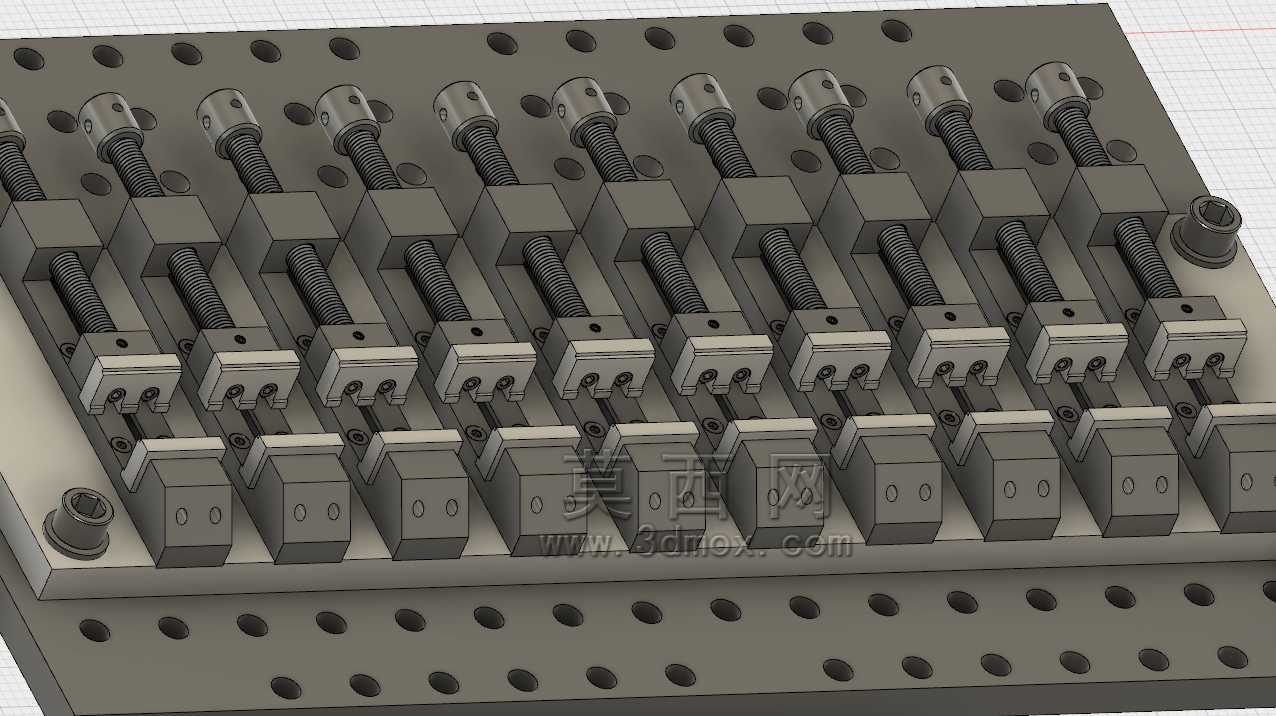

　　通过顶部的内六角螺栓转动带动压块下行，压块前端的避让缺口设计可以避开工件的加工面，确保刀具走刀路径不会和夹紧机构发生干涉，压块和下方定位块的配合面做了等高研磨处理，所有工位的压紧面平面度公差控制在0.02mm以内，避免批量装夹时出现个别工件压不实、装夹倾斜的问题。基础平台的厚度经过受力校核，在所有工位同时施加最大夹紧力的情况下，平台中部的变形量不超过0.01mm，不会因为夹紧力叠加导致平台拱起影响工件的装夹定位精度，平台边缘预留的沉头安装孔可以直接将整套夹具固定在机床工作台或者流水线工位座上，安装孔的孔位间距匹配常见加工中心的T型槽间距，不需要额外制作过渡连接板就能完成装夹固定。在设计逻辑上，这套结构优先考虑了装夹效率和维护便捷性，

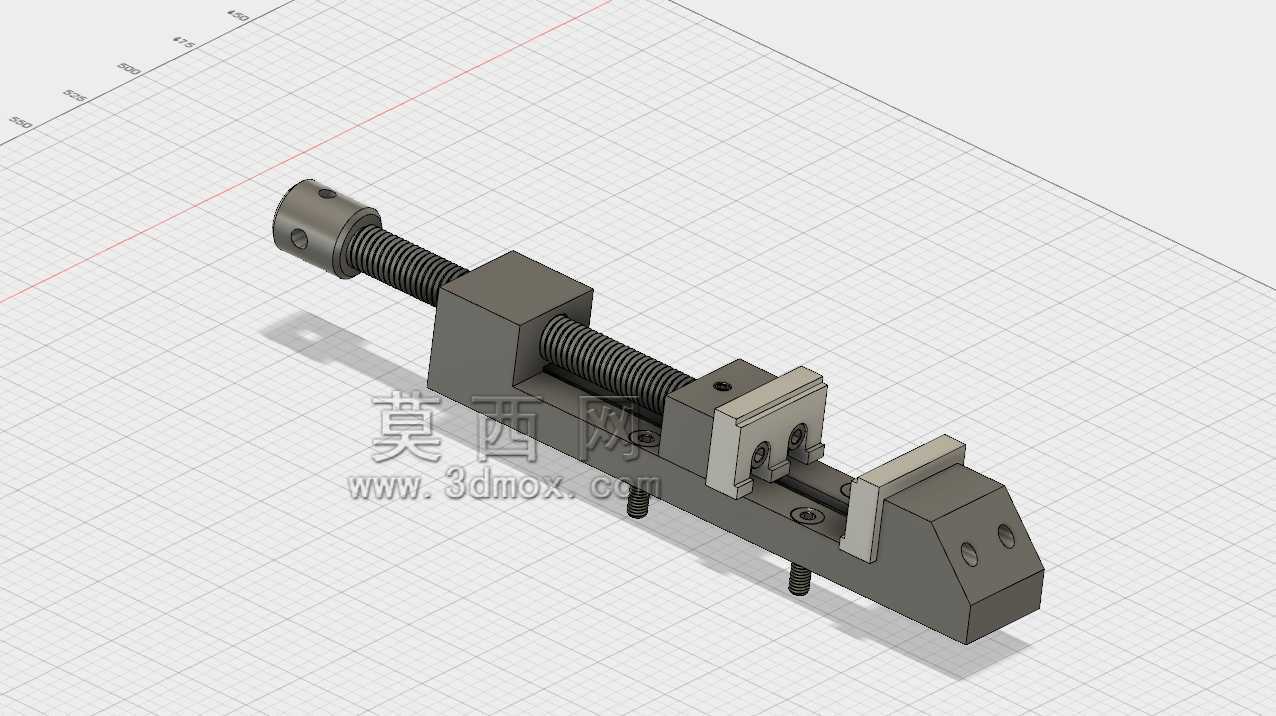

　　每个夹紧单元都采用了模块化拆分设计，单个夹紧模块的螺栓、压块、定位座都可以单独拆卸更换，当某个工位的零件出现磨损时，不需要拆解整套夹具就能完成备件更换，减少产线停机维护的时间。压块的行程做了限位设计，螺栓旋出到最大行程时不会和基座脱离，避免操作人员调整工位时零件掉落遗失。所有夹紧螺栓的头部尺寸统一，操作人员只需要使用同一规格的内六角扳手就能完成所有工位的夹紧和松卸操作，不需要频繁更换工具，进一步压缩装夹辅助时长。从实际使用场景来看，这套结构除了适配机加工工序的工件装夹，也可以用在小零件的批量压装、点胶、检测工位上，只需要更换对应工位的定位块，就能适配不同外形零件的装夹需求，基础平台的矩阵孔系也支持拓展更多工位，

　　最多可以在同一块平台上拓展至20个以上的独立夹紧工位，匹配不同产能规模的产线需求。各个夹紧单元之间预留了足够的排屑间隙，加工产生的金属切屑可以顺着间隙落到平台下方，不会堆积在夹紧机构的活动缝隙里造成螺栓卡滞，日常维护只需要使用气枪吹扫就能完成切屑清理，不需要逐件拆解清洁。定位块的侧面做了基准靠面设计，工件装夹时只需要将侧边贴紧定位块基准面就能完成定位，不需要反复打表找正，单件装夹的定位时间可以压缩到两秒以内，配合多工位同步加工的工艺方案，能够将单批次零件的加工效率提升三倍以上。整套结构的活动部件都做了发黑防锈处理，长期在切削液喷淋的加工环境中使用也不会出现锈蚀卡滞的问题，夹紧螺栓的螺纹部分涂覆了低温润滑脂，在频繁松紧操作的工况下也不会出现螺纹磨损咬死的情况，整套夹具的无故障使用循环次数可以达到十万次以上，完全满足量产线的长期高强度使用需求。
