双头螺旋进给传动构件结构设计

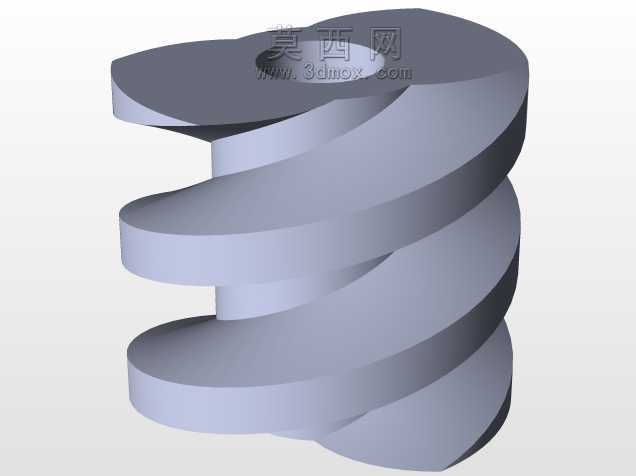

　　在自动化物料输送、定量给料设备的传动端，这类双头螺旋结构的应用场景覆盖了粉体加工、粮食输送、化工原料投料等多个工况，区别于单头螺旋构件，双头对称的螺旋翼面设计能在同等转速下实现两倍的物料推送效率，同时降低单条翼面的载荷分布，减少长期运行过程中翼面的磨损变形量。从实际设备装配的角度看，该构件的中心同轴通孔是核心安装基准，装配时需要与设备的传动主轴采用过渡配合，通过平键传递扭矩，安装时要保证螺旋翼面的外圆与输送料筒内壁的间隙控制在2-5mm区间，间隙过大会造成物料残留卡滞，间隙过小则会因为加工同轴度误差出现翼面刮蹭料筒的问题。设计这类构件时，首先要根据输送物料的堆积密度、流动性确定螺旋的升角，图中结构的螺旋升角控制在18度左右，

　　这个角度区间对于颗粒度在1-5mm的散料来说，既能保证推送过程中物料不会随螺旋一同空转，又能降低传动过程中的轴向阻力，减少驱动端的功率损耗。双头螺旋的对称布局是设计中的核心考量，两条螺旋翼面沿中心轴180度对称分布，运转过程中两个翼面的受力可以相互抵消一部分径向不平衡力，相比单头螺旋能大幅降低设备运行时的振动幅值，尤其是在长距离输送的螺旋给料设备中，这种对称结构能有效减少主轴的挠曲变形，延长支撑轴承的使用寿命。从结构细节上看，该构件的翼面与中心筒体的连接位置采用了大圆角过渡处理，避免了应力集中问题，在输送有一定磨琢性的物料时，这个过渡区域不会因为长期受物料冲刷出现焊缝开裂或者基体磨损的问题，翼面的外边缘做了等厚处理，

　　加工时可以通过车削外圆保证整体的同轴度要求，不需要后续做额外的动平衡校正就能满足中低速运转的精度要求。在设备选型匹配时，要注意该构件的轴向长度要与料筒的有效输送段长度匹配，两端的轴伸长度要对应轴承座、密封件的安装尺寸，进料口位置对应的螺旋段要做适当的翼面切角处理，避免物料在进料口处出现架桥堵塞的问题，出料端的螺旋翼面要延伸至出料口中心位置，保证物料推送过程中不会在端部残留堆积。这类螺旋构件在立式给料设备中也有应用，此时螺旋升角可以适当加大，依靠翼面的承托作用控制物料的下落速度，实现定量给料的功能，相比普通的闸门给料，螺旋给料的流量控制精度可以达到±2%以内，能满足配方类生产工艺的配料精度要求。建模过程中要注意螺旋翼面的曲面连续性，

　　不能出现曲面褶皱或者法向突变的问题，否则后续生成工程图时会出现剖面线错误，也会给数控加工的刀路生成带来干扰，中心筒体的内孔要标注圆柱度公差，保证与主轴装配后的同轴度，翼面的端面要标注与中心轴线的垂直度公差，避免运转时出现轴向窜动刮碰端盖的问题。在实际维护场景中，这类双头螺旋构件的磨损主要集中在翼面的外边缘和进料端的翼面正面，设计时可以在这些位置预留堆焊耐磨层的加工余量，后期维护时不需要更换整个构件，只需要在磨损位置堆焊耐磨合金后打磨至原尺寸即可，大幅降低设备的运维成本。对于有清洁要求的食品、医药类输送场景，该构件的翼面与中心筒的过渡圆角要设计为R3以上的光滑圆角，避免物料残留滋生细菌，表面抛光粗糙度要达到Ra0.8以下，满足卫生级设备的清洁要求。
