多头梯形传动蜗杆机械结构设计

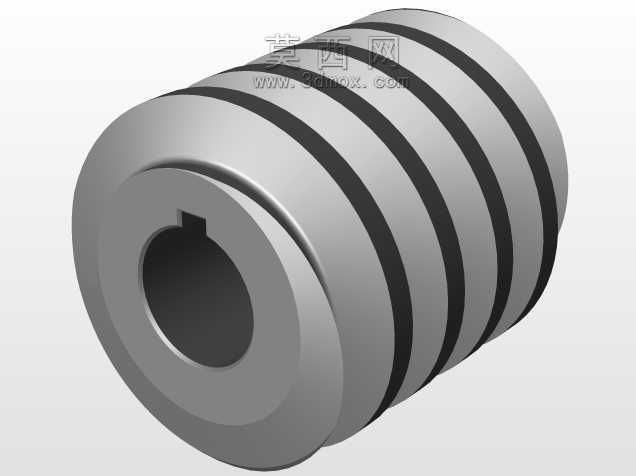

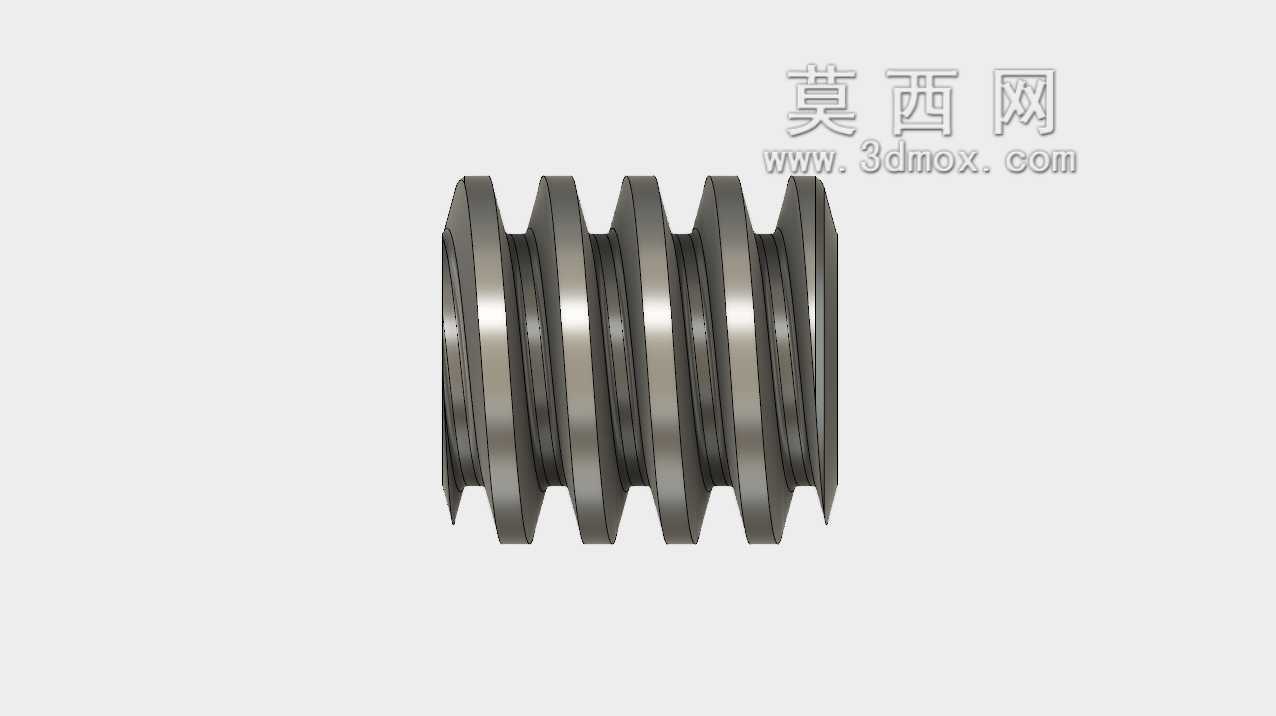

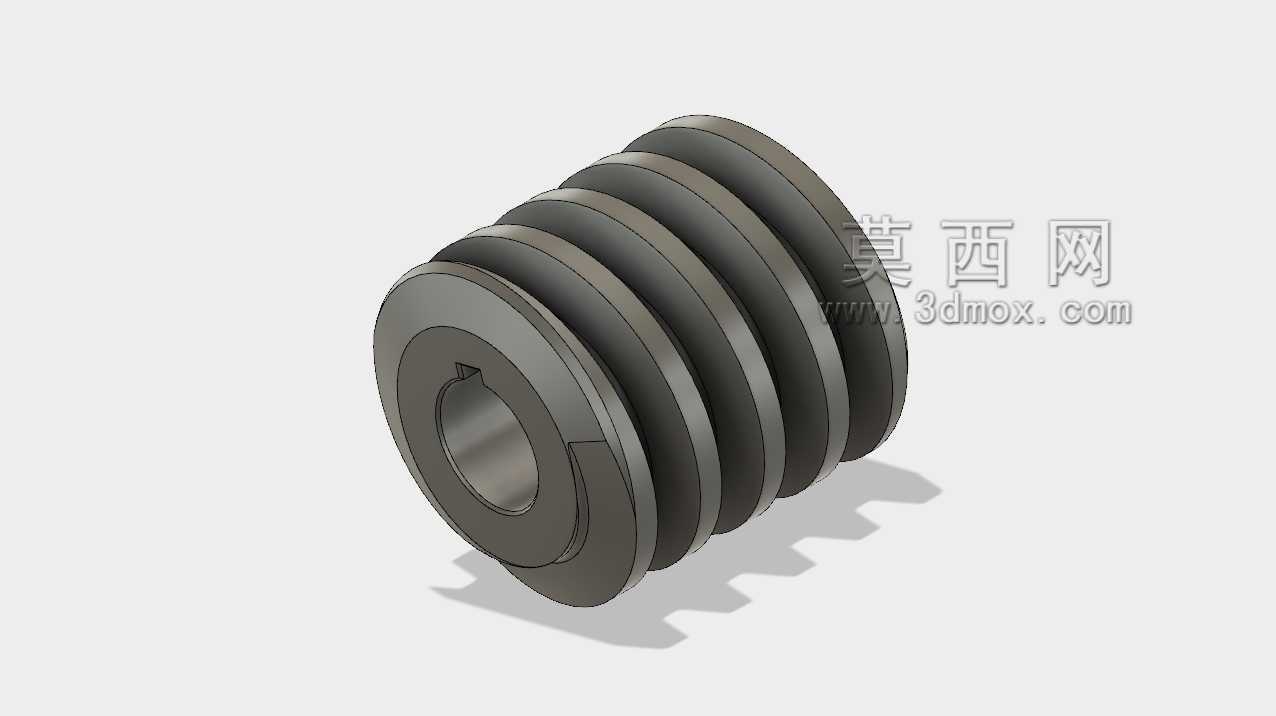

　　在各类减速传动、进给调节机构的设计选型中，蜗杆类零件始终是实现大传动比、交错轴动力传递的核心构件，本次呈现的多头梯形齿蜗杆，主要适配蜗轮蜗杆减速单元、直线进给调节模组、精密微调机构的传动需求，常见于机床进给箱、轻工输送设备的减速段、自动化生产线的工位调节机构中，承担交错轴间的动力传输、运动换向以及减速增扭的核心作用。从结构设计逻辑来看，该蜗杆采用梯形螺纹齿形设计，相比三角形螺纹，梯形齿的牙型强度更高，齿面接触应力分布更均匀，能够承受更大的轴向与径向复合载荷，同时齿侧间隙便于在装配阶段通过调整轴向安装位置实现啮合间隙的精准控制，适配需要正反转频繁切换、传动回程误差要求可控的应用场景。齿部采用多线螺旋结构设计，相比单头蜗杆，

　　多头结构在相同输入转速下能够获得更高的输出转速，传动效率随头数增加同步提升，适合对传动效率有一定要求、同时需要保留蜗杆传动自锁特性冗余的工况，设计时齿顶与齿根均做了小圆角过渡处理，避免热处理以及重载啮合过程中出现应力集中导致的齿部崩裂、早期磨损问题。从安装边界尺寸来看，该蜗杆的轴段为等直径光轴衔接结构，两端预留的轴承安装位直径与蜗杆齿根圆直径保持合理的阶梯差，既能够保证轴段的抗弯扭强度，也便于装配时穿过轴承内圈完成定位，轴向总长度控制在适配常规减速箱体的安装空间范围内，齿部有效啮合长度覆盖蜗轮的全齿宽啮合行程，避免出现啮合段不足导致的齿面偏载、局部磨损加剧问题。在实际工程应用中，这类蜗杆通常搭配匹配模数的蜗轮组成蜗轮蜗杆副，

　　安装时需要严格保证蜗杆轴线与蜗轮轴线的空间交错角为90度，中心距误差控制在对应精度等级的公差范围内，否则会出现齿面接触斑点偏移、传动噪音增大、传动效率骤降甚至卡滞的问题。齿面的加工精度直接决定了整套传动副的使用寿命，设计阶段已经预留了合理的磨削加工余量，齿面粗糙度要求能够满足中低速重载传动的润滑需求，装配时通常采用锂基润滑脂或者中负荷工业齿轮油进行润滑，齿面啮合处的润滑脂能够形成稳定的油膜，降低齿面的摩擦系数，减少长期运行过程中的磨损量。不同于普通连接用螺纹零件，传动蜗杆的齿形螺旋升角经过精准计算，既保证了传动过程中的运动平稳性，也在设计时兼顾了反向传动的自锁阈值，在起重类、垂直升降类的配套机构中，

　　合理的螺旋升角能够实现机构断电后的位置自锁，避免负载下坠引发安全风险。轴端的结构设计预留了联轴器安装位，能够直接与驱动电机的输出轴通过联轴器直连，不需要额外增加过渡传动齿轮，简化了整套传动机构的结构复杂度，减少了传动链的累计误差。在建模过程中，齿形的螺旋扫掠路径严格按照梯形螺纹的牙型参数生成，齿厚、齿槽宽的尺寸按照啮合侧隙要求做了公差偏移，保证虚拟装配时与配对蜗轮的啮合状态符合实际加工后的装配要求，所有的轴肩过渡处都设置了退刀槽与砂轮越程槽，完全符合机械加工的工艺要求，不会出现建模结构无法实际加工的问题。这类蜗杆在日常运维过程中，只需要定期检查齿面的磨损情况以及轴承位的温升，及时补充润滑脂即可保证长期稳定运行，相比齿轮平行轴传动，蜗杆传动的结构更紧凑，相同传动比下的箱体体积能够缩小30%以上，非常适合安装空间受限、需要大传动比减速的设备场景。
