一又二分之一英寸不锈钢内丝衬套结构

　　在民用给排水、化工流体输送、食品级管路布设等场景中，螺纹连接的管路系统经常会遇到不同口径管件对接、内螺纹端口磨损修复、管路端口补强的需求，这类场景下衬套是非常常用的过渡连接件，本次涉及的1.5英寸规格不锈钢衬套，就是针对公称通径DN40的螺纹管路配套设计的内嵌式连接件。从实际使用场景来看，这类衬套常被用在老旧管路改造、不锈钢管路与镀锌管件过渡、泵阀进出口端口补强的工况中，比如老旧铸铁管路的内螺纹端口因为长期拆装出现滑牙、腐蚀缺损时，不需要整段更换管路，只需要对原端口做扩孔攻丝后嵌入该衬套，就能重新获得标准的1.5英寸内螺纹连接端口，大幅降低管路改造的材料与人工成本；在食品加工、制药类的洁净管路中，

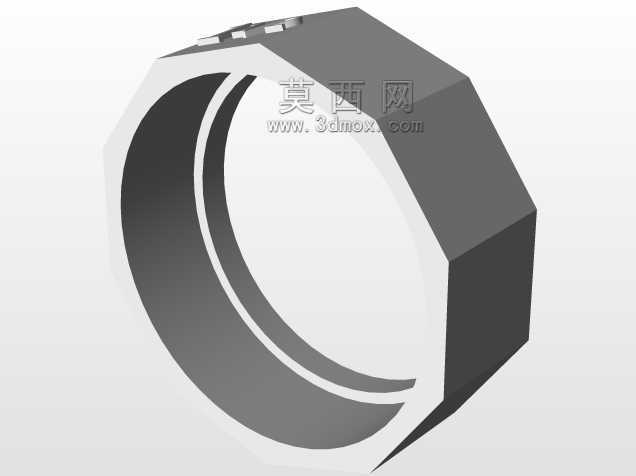

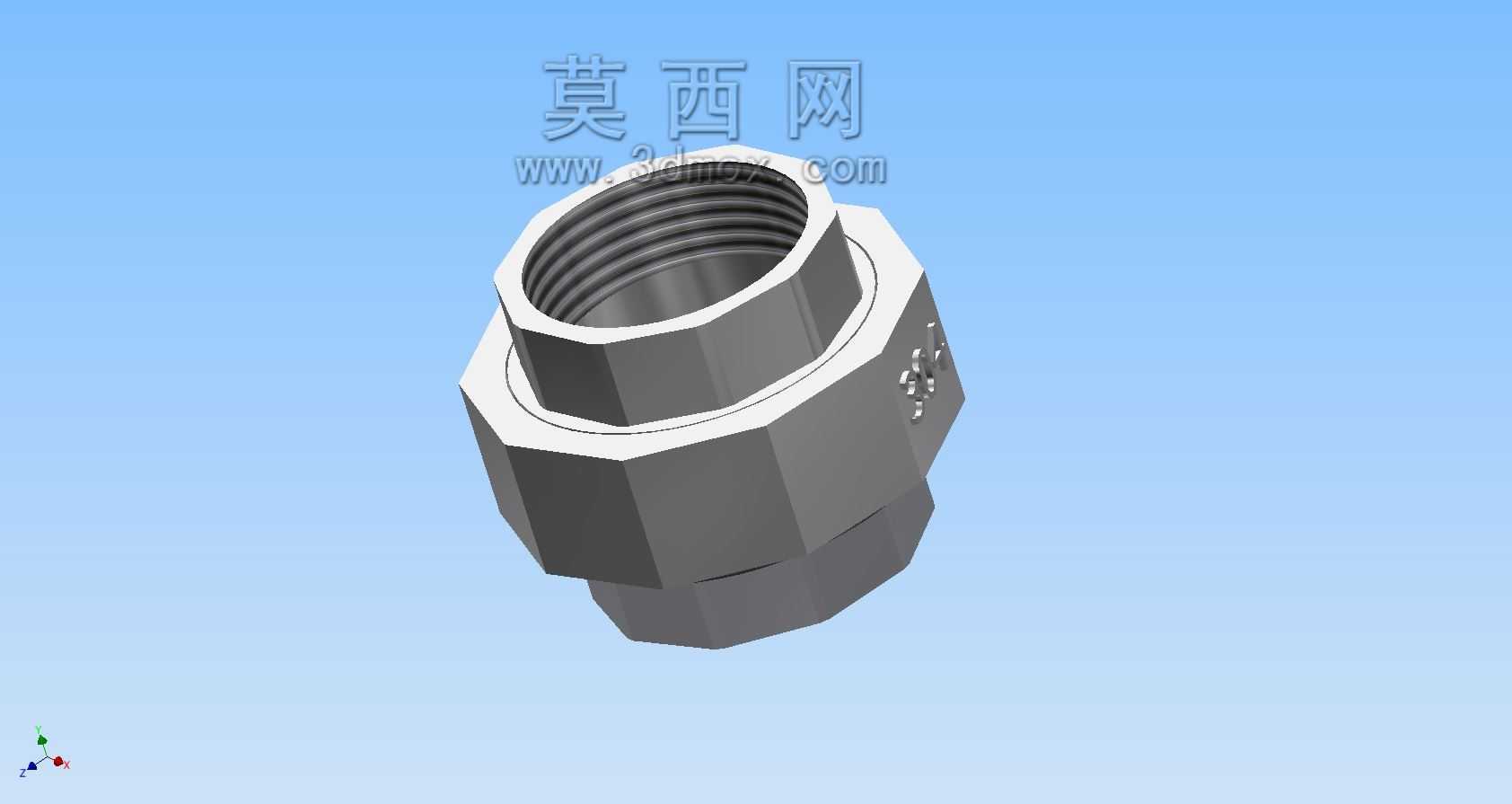

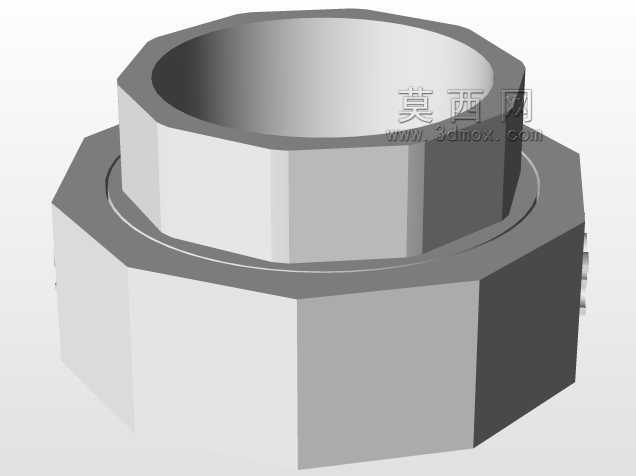

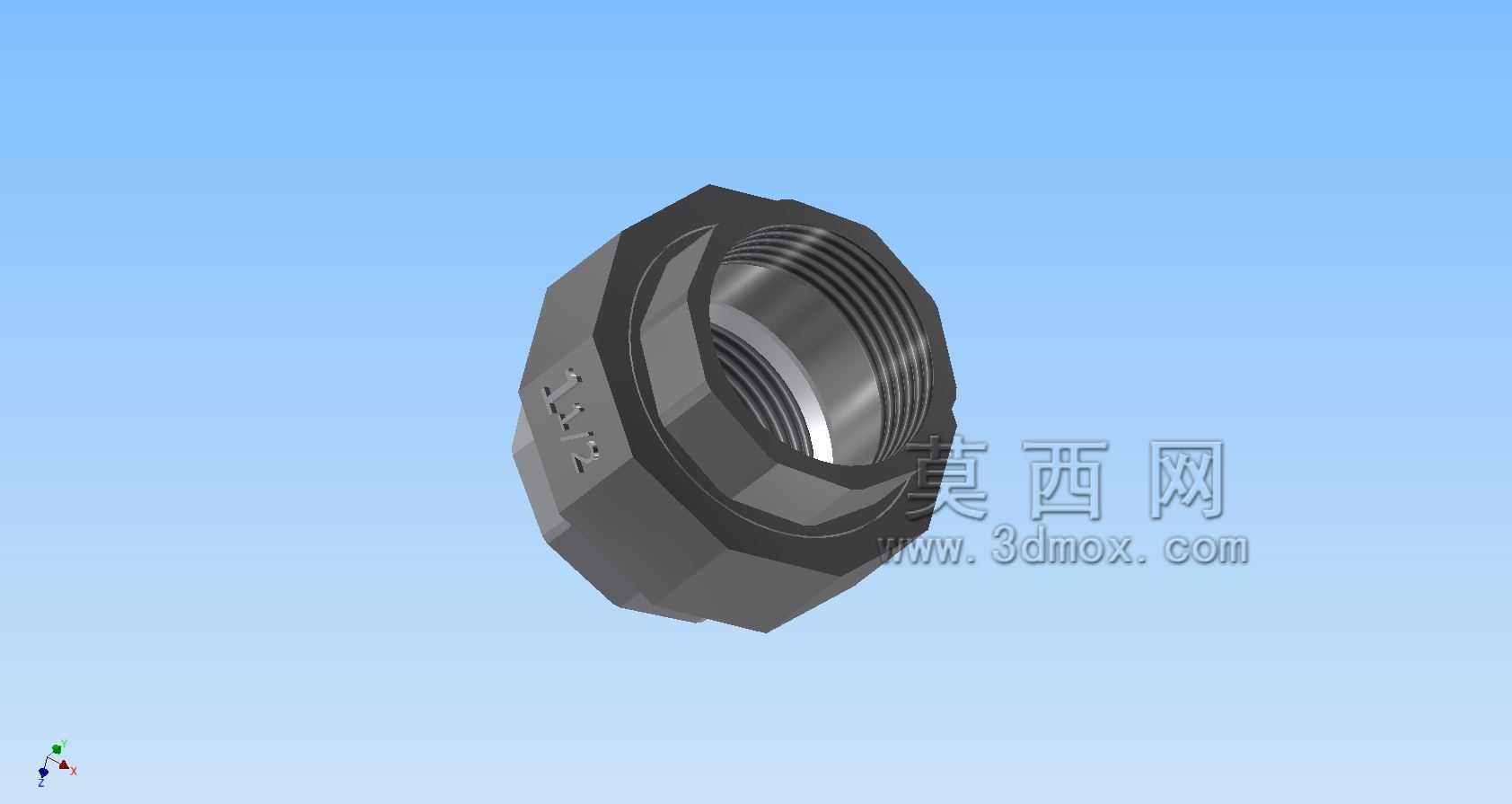

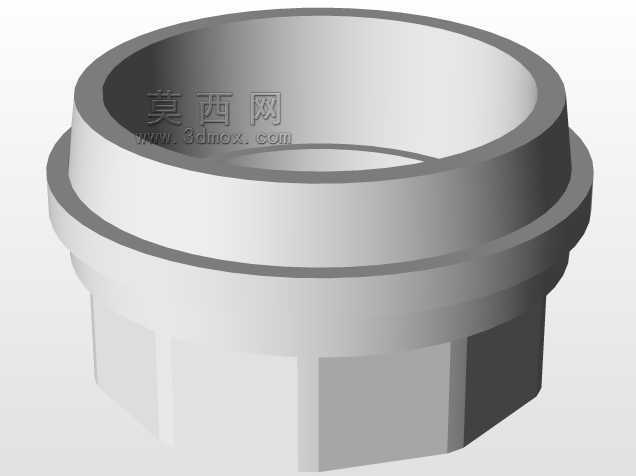

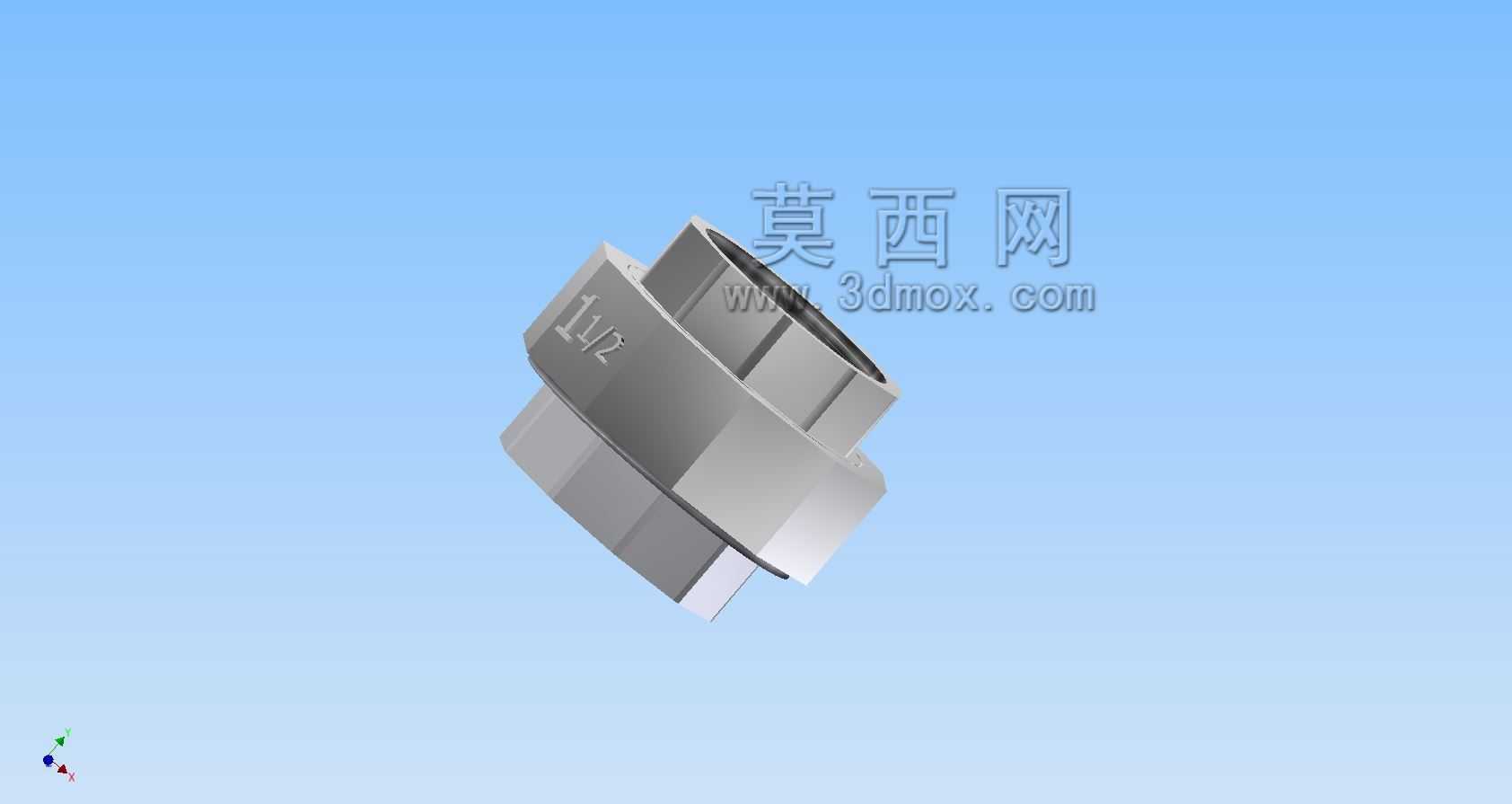

　　采用不锈钢材质的衬套可以避免不同材质管件接触产生的电化学腐蚀，同时满足卫生级管路的材质要求，不会出现锈蚀脱落污染介质的问题。从功能特性来看，该衬套为内外双螺纹结构，外侧为外螺纹用于和基体端口的内螺纹配合固定，内侧为标准的1.5英寸管螺纹用于对接外部带外螺纹的管件、阀门或者仪表接头，衬套中部设计有外凸的六角卡位结构，这个结构是安装时的受力位点，安装时可以用标准扳手卡在六角位上施加扭矩，将衬套拧紧在基体端口内，不需要设计额外的工装卡位，适配常规管路安装工具的使用习惯，六角结构的厚度经过校核，能够承受管路安装时的额定拧紧扭矩，不会出现卡位变形、打滑的问题。从设计思路上，该衬套的螺纹参数完全遵循英制管螺纹的标准规范，内侧螺纹的牙型角、螺距、

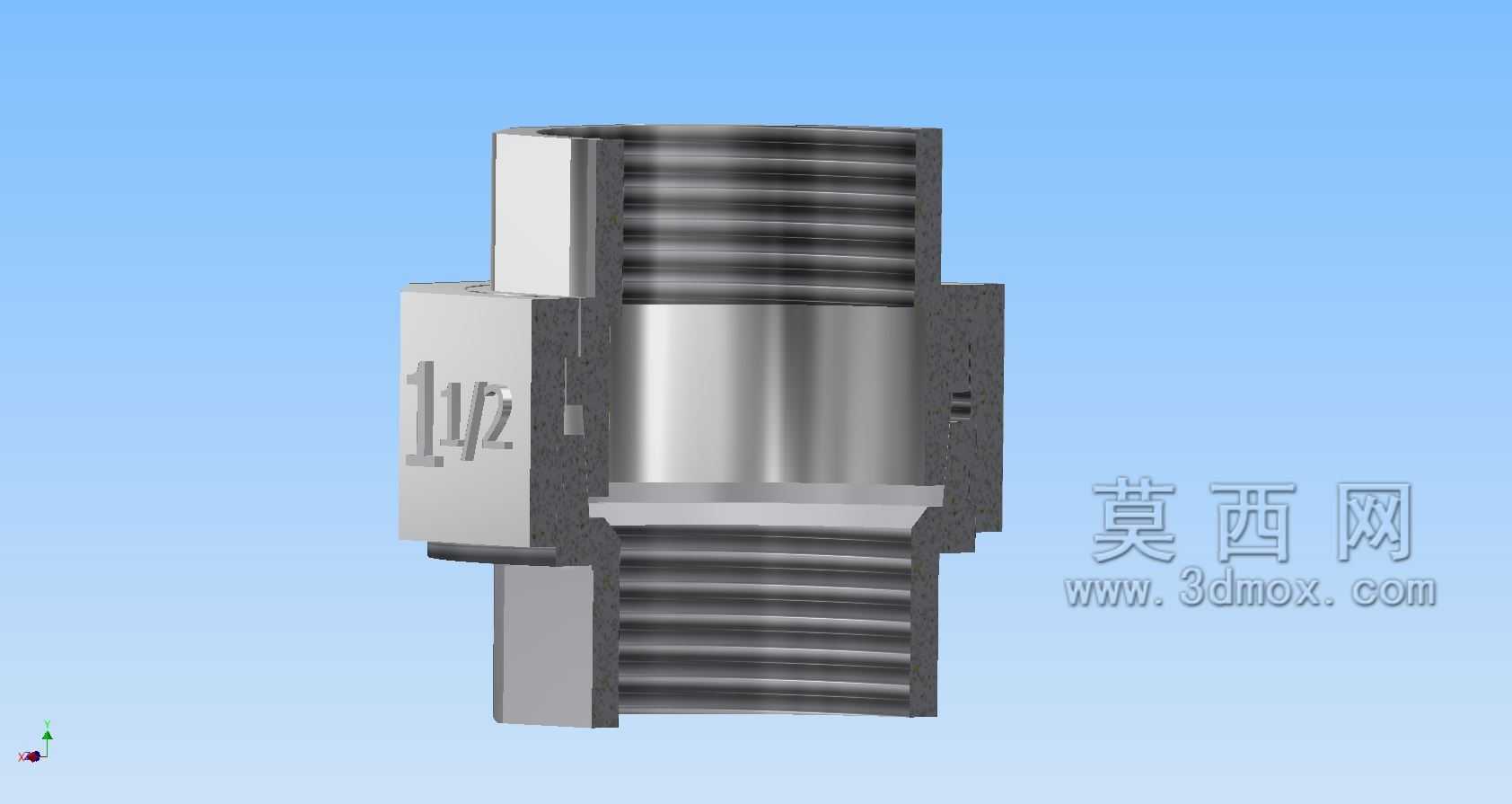

　　牙高都和标准1.5英寸管螺纹完全一致，保证和标准管件对接时的配合精度，避免出现螺纹配合过松泄漏、过紧拧裂的问题；衬套的内壁做了等通径设计，没有出现内径缩径的结构，不会额外增加管路的流体阻力，也不会在衬套位置形成介质滞留的死角，满足洁净管路的介质流通要求；衬套两端的螺纹入口处都做了倒角导向设计，既方便安装时对准螺纹，也能去除螺纹加工产生的毛刺，避免安装时毛刺脱落掉入管路中堵塞下游的阀门、仪表等精密元件。从外形尺寸与安装边界来看，该衬套的六角对边尺寸适配常规活动扳手、开口扳手的卡口尺寸，安装时不需要预留过大的操作空间，在管路密集排布的狭小安装空间内也能完成拆装操作；衬套的整体长度经过匹配设计，嵌入基体后六角端面和基体端口基本齐平，

　　不会突出过多影响外部管件的拧紧到位，也不会因为长度过短导致螺纹啮合长度不足，影响连接强度；外侧螺纹的啮合长度满足管路压力等级的要求，在额定工作压力下不会出现衬套被介质压力顶出的问题，螺纹配合处的密封可以通过缠绕生料带、涂抹密封胶的方式实现，不需要额外加装密封垫片，减少安装时的零件数量。在三维建模过程中，这类衬套的建模需要重点保证螺纹参数的准确性，尤其是管螺纹的锥度参数如果出现偏差，会直接导致实际加工后的零件无法和标准管件配合，六角卡位的尺寸公差也需要控制在合理范围内，既要保证扳手能够顺利卡入，也要避免卡位间隙过大导致安装时打滑；建模时还需要注意内外螺纹的同轴度要求，如果同轴度偏差过大，安装后会出现管路对接偏斜，产生额外的装配应力，长期使用下容易出现应力开裂的问题。
