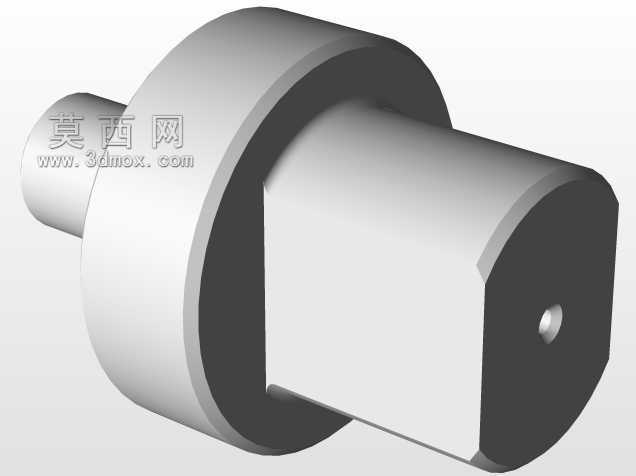

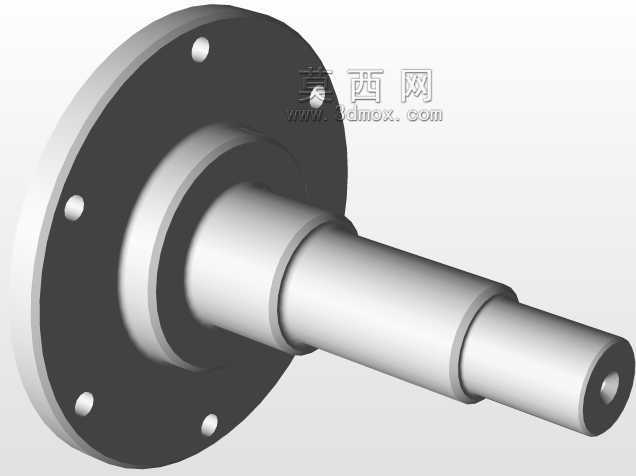

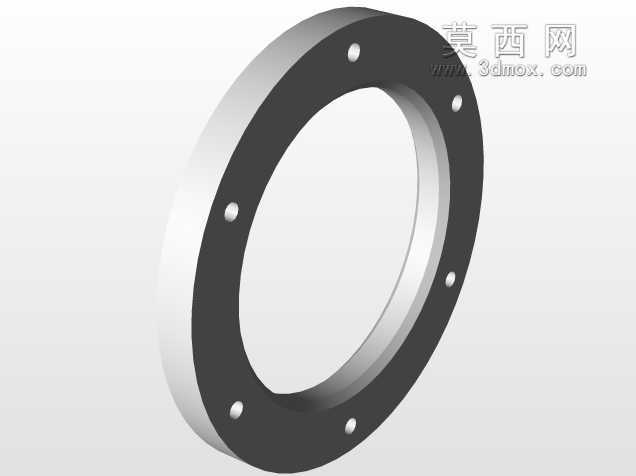

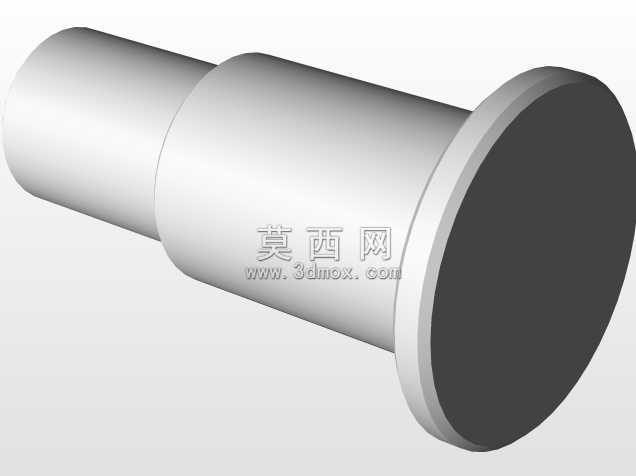

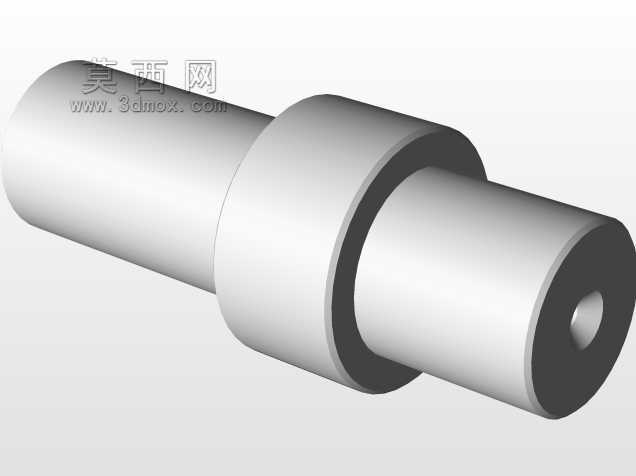

1吨油罐桶式翻斗转筒卸料装置

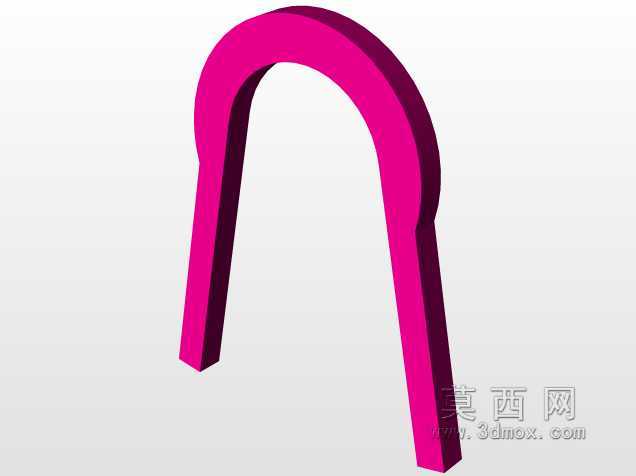

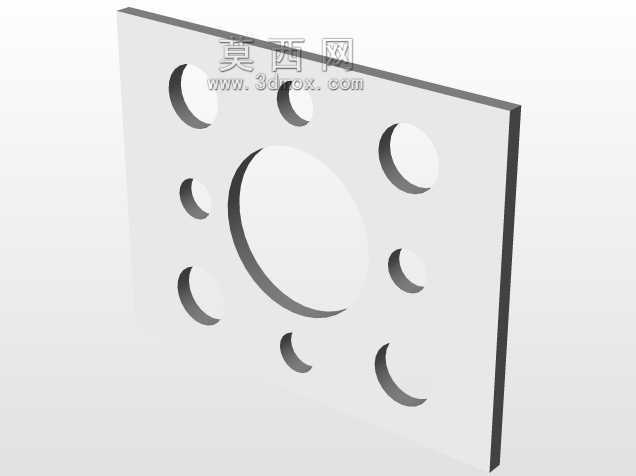

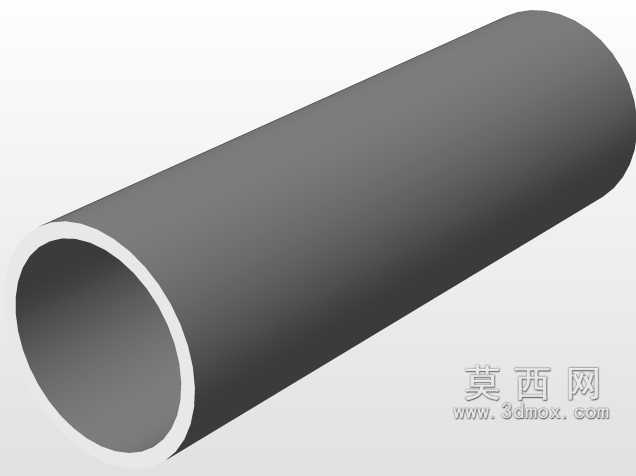

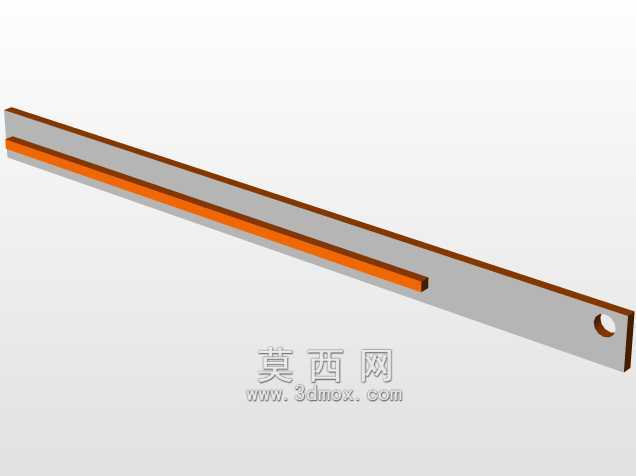

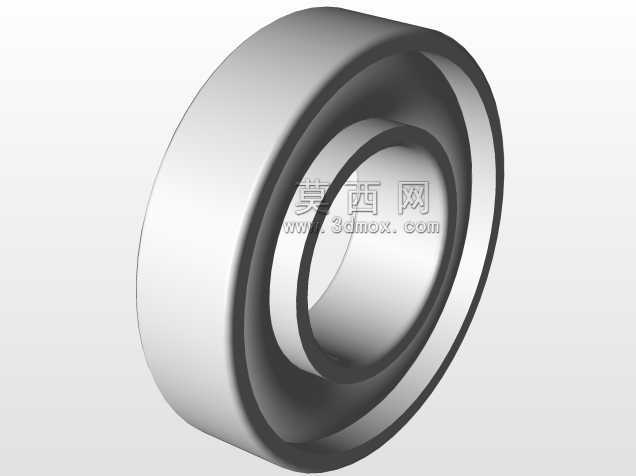

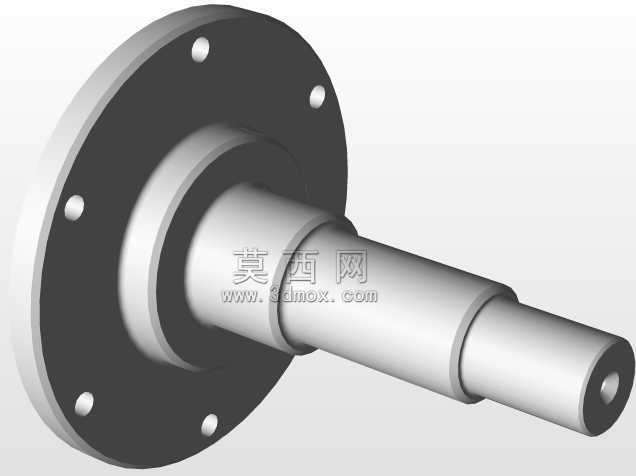

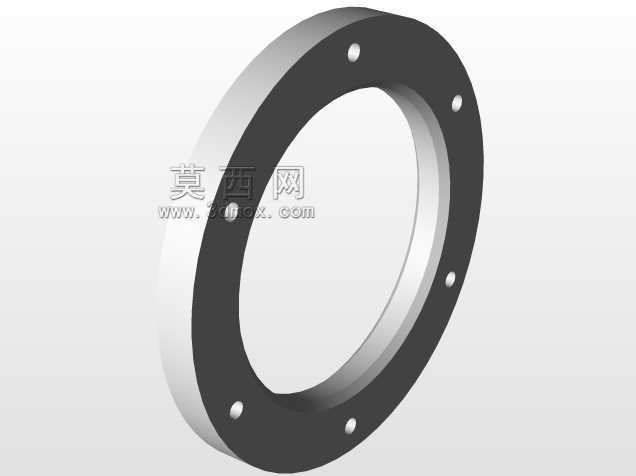

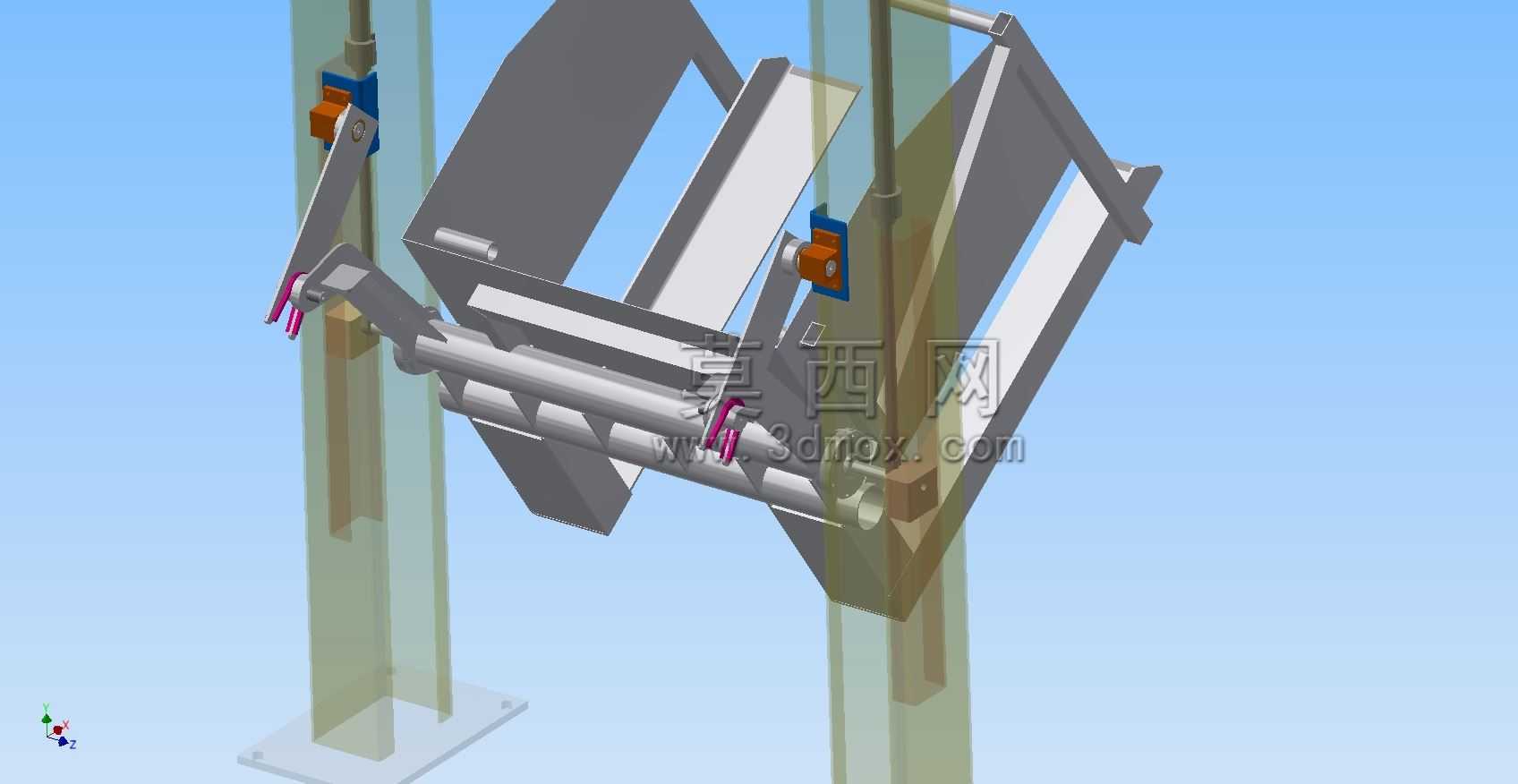

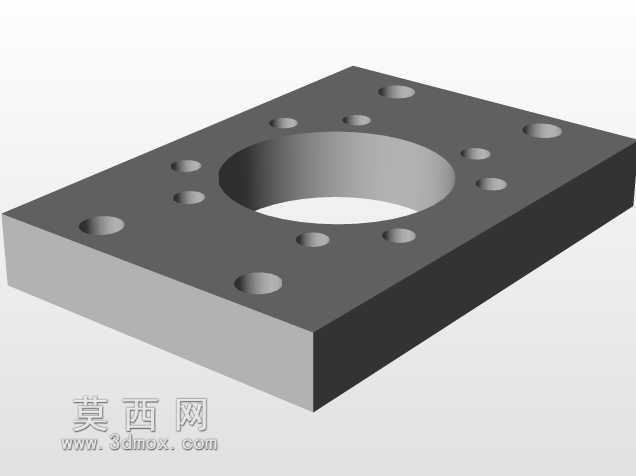

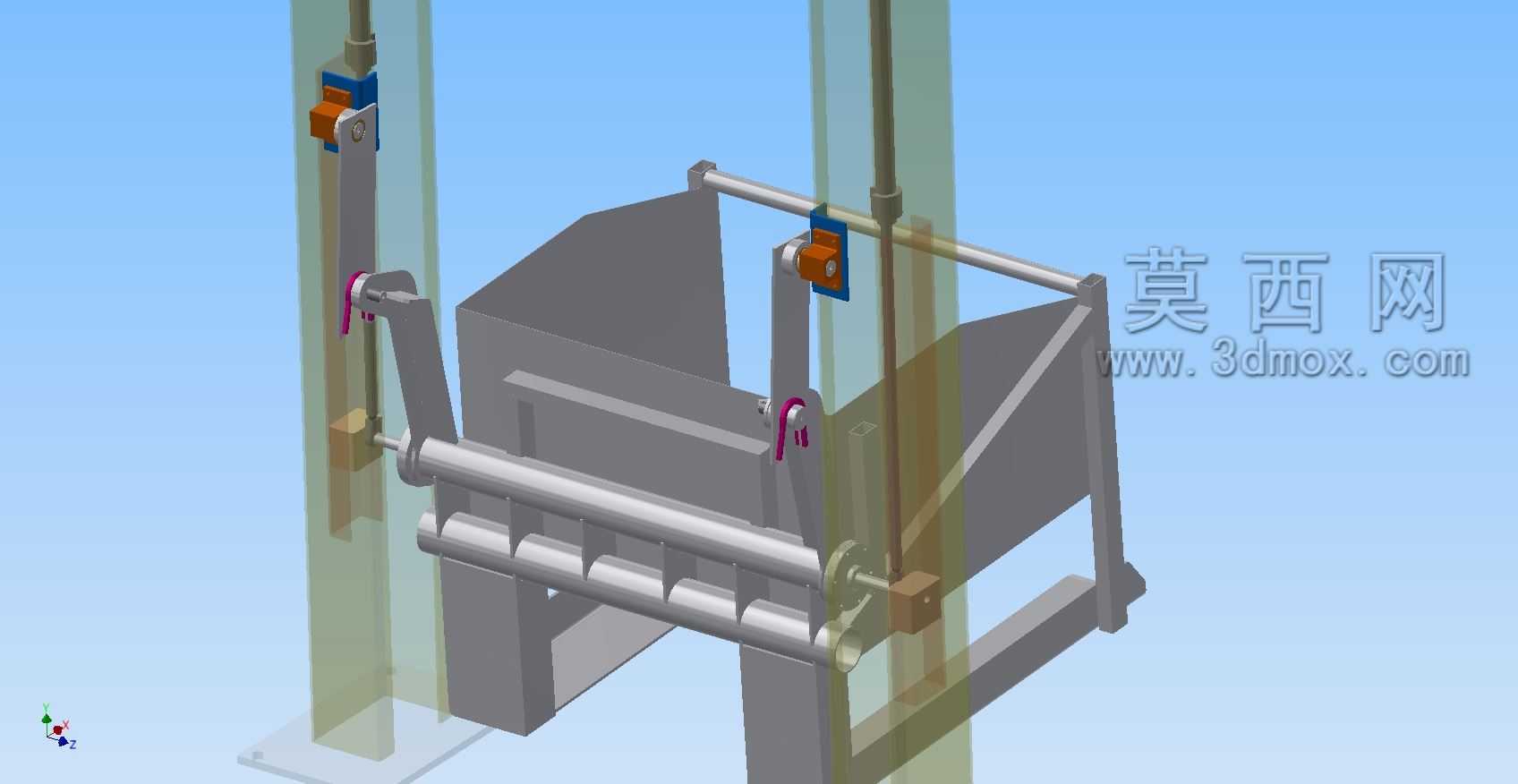

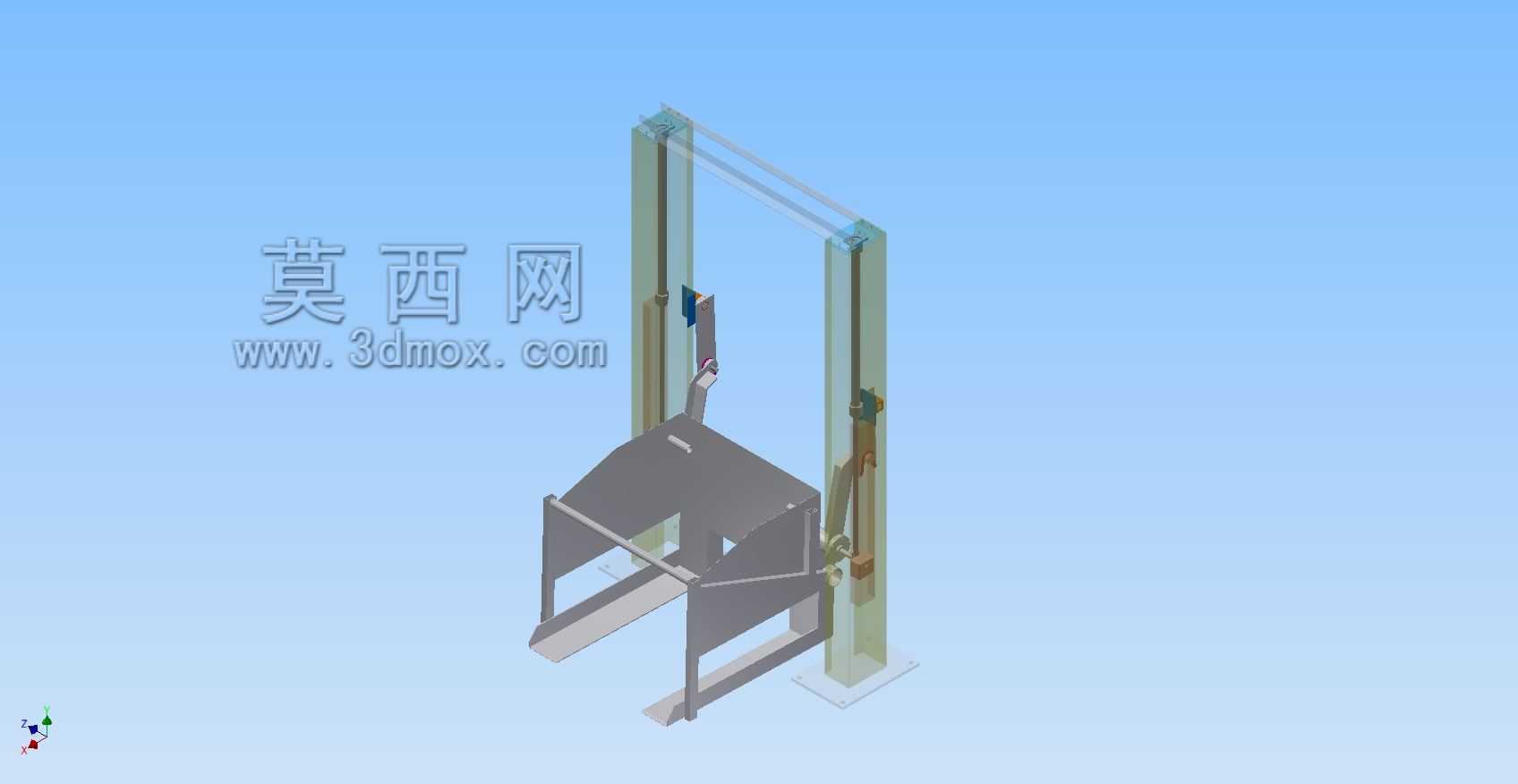

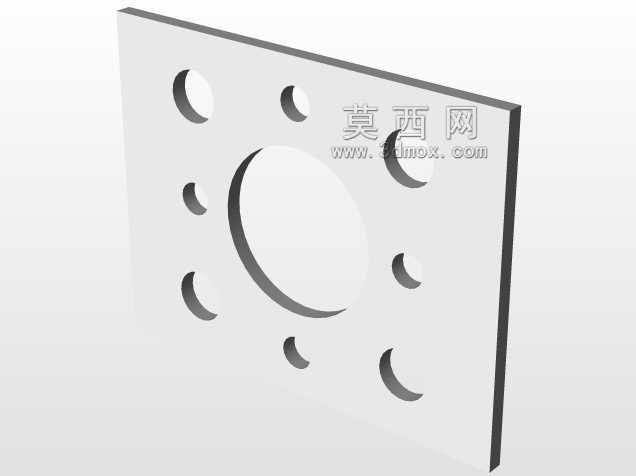

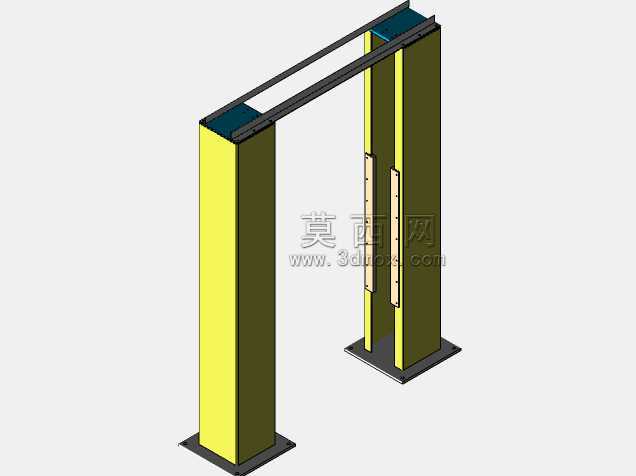

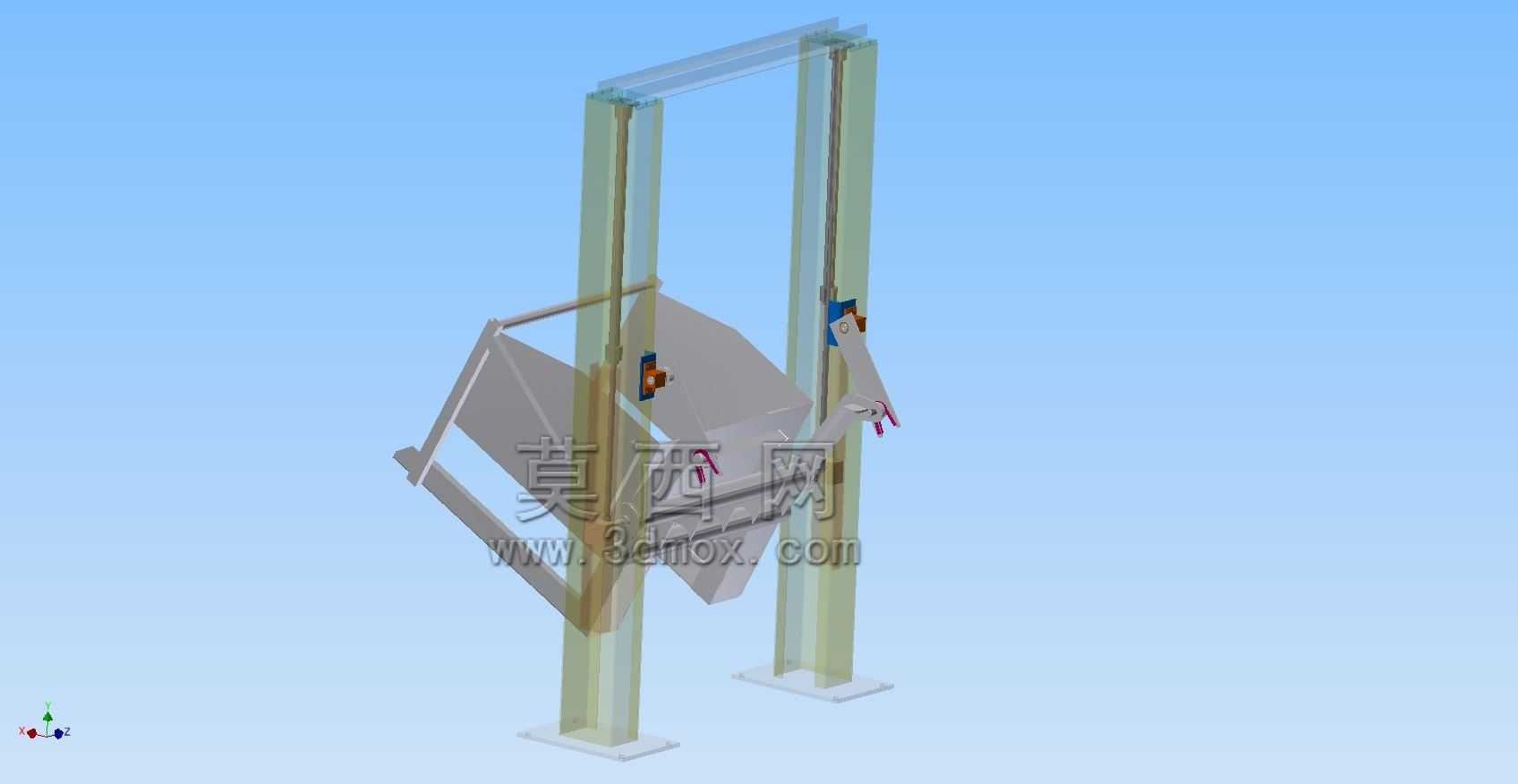

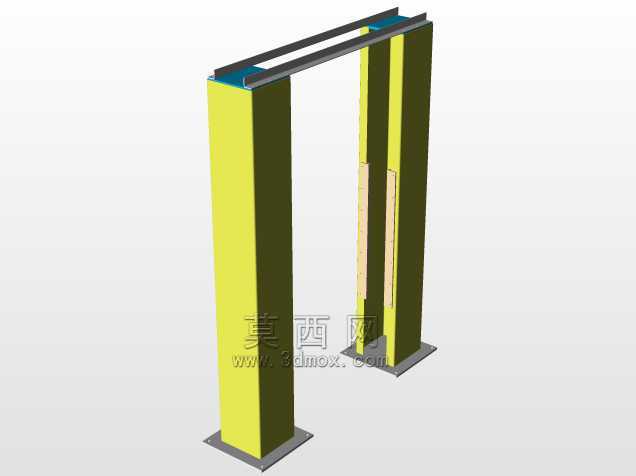

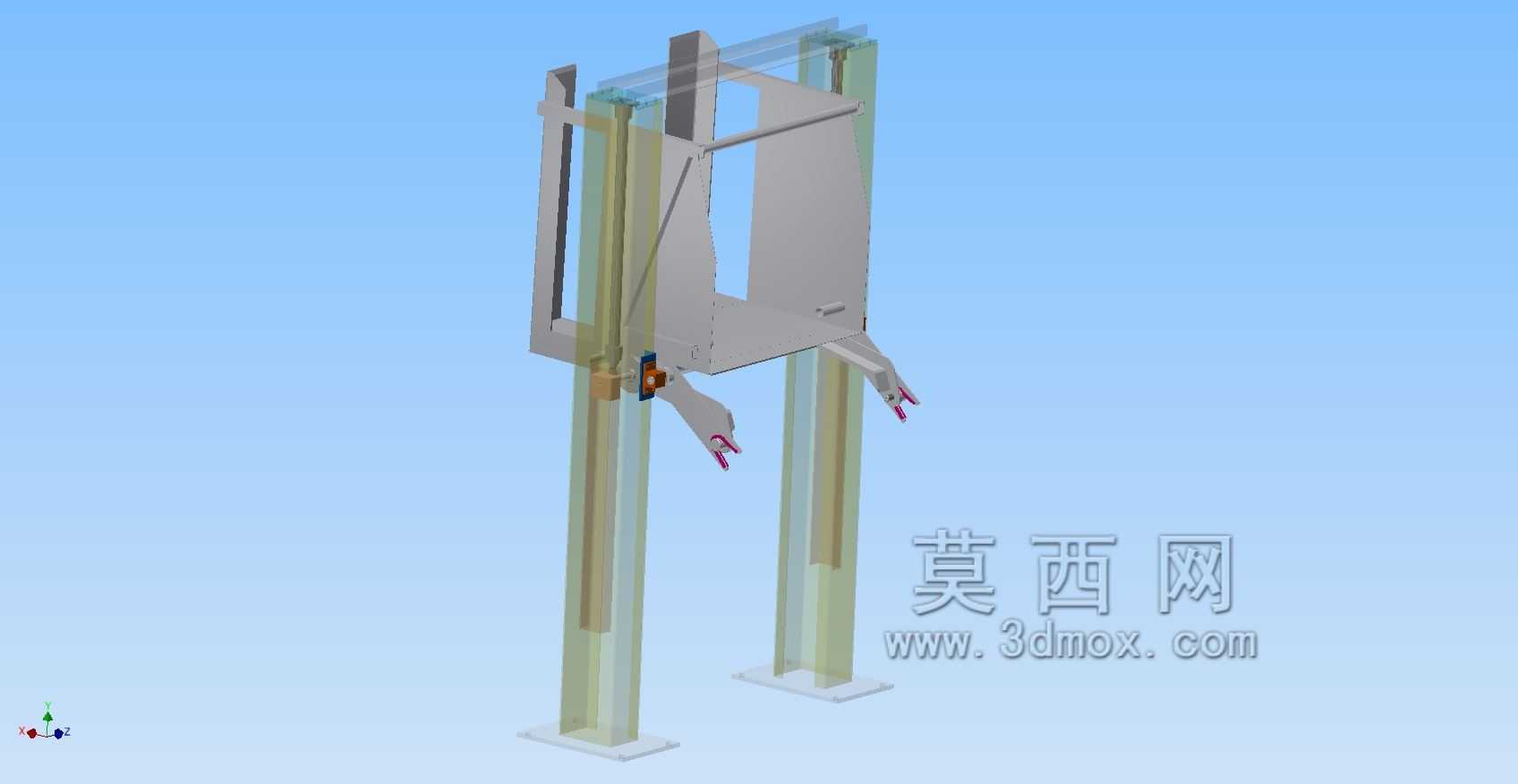

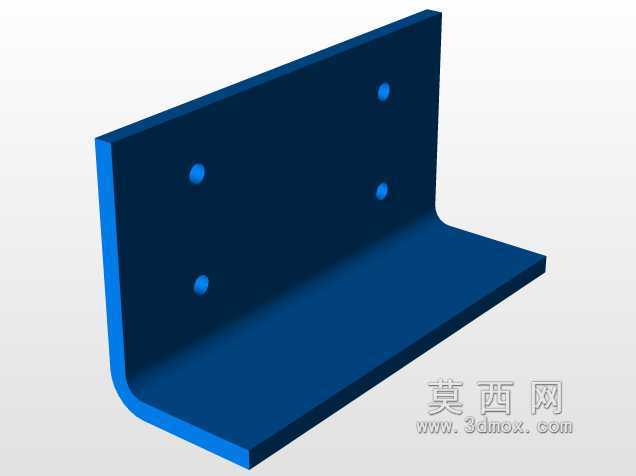

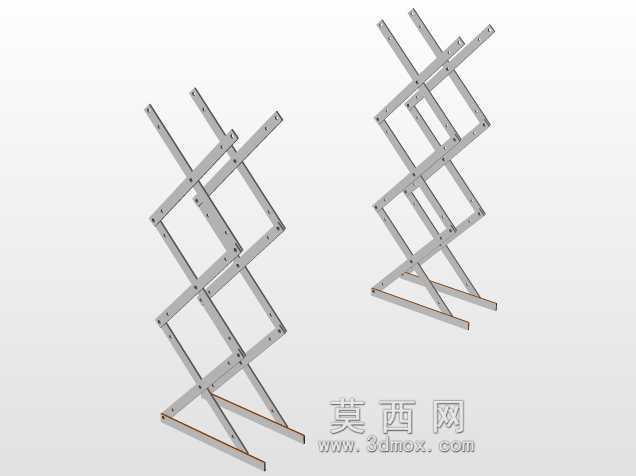

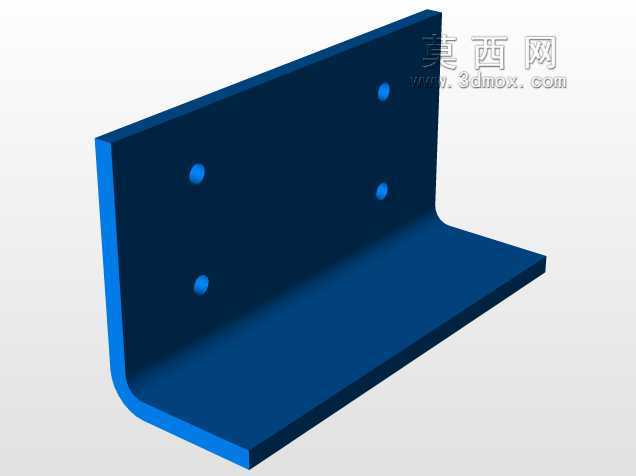

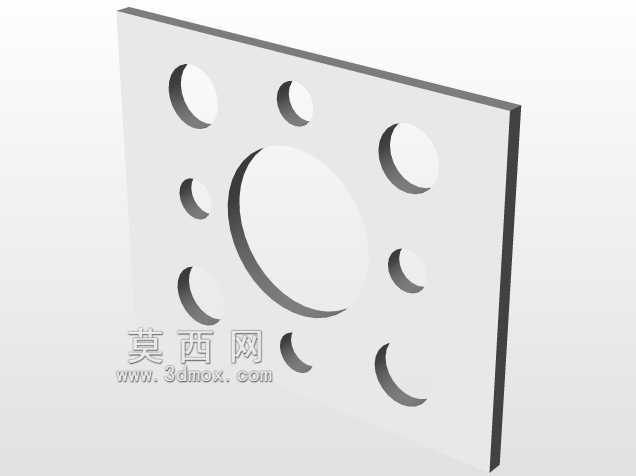

　　在化工、粮油、小型仓储加工的散料或桶装物料转运环节，这类翻转卸料装置的应用场景非常集中，日常生产里经常遇到1吨级标准油桶、密封储料桶需要从低位提升到一定高度后，完成定点倾倒卸料的作业需求，人工倾倒不仅劳动强度极大，还容易出现物料遗撒、桶体滑脱砸伤操作人员的安全隐患，这套翻转结构就是针对这类工况做的定向设计。从结构布局来看，整套装置依托两根垂直布置的立式导向立柱作为承载基础，立柱采用标准矩形型钢加工，底部带安装法兰板，可以直接通过膨胀螺栓固定在硬化混凝土地面，安装时需要保证两根立柱的平行度公差控制在1.5mm/m以内，避免升降过程出现卡滞。升降滑座通过导向滑块卡在立柱导轨面上，滑座上集成了翻转承载框架，

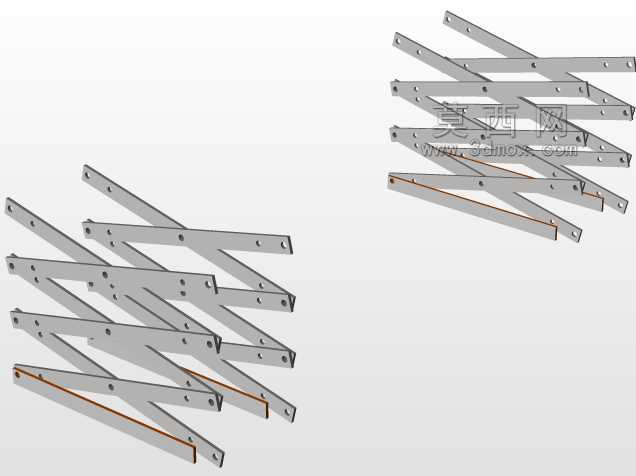

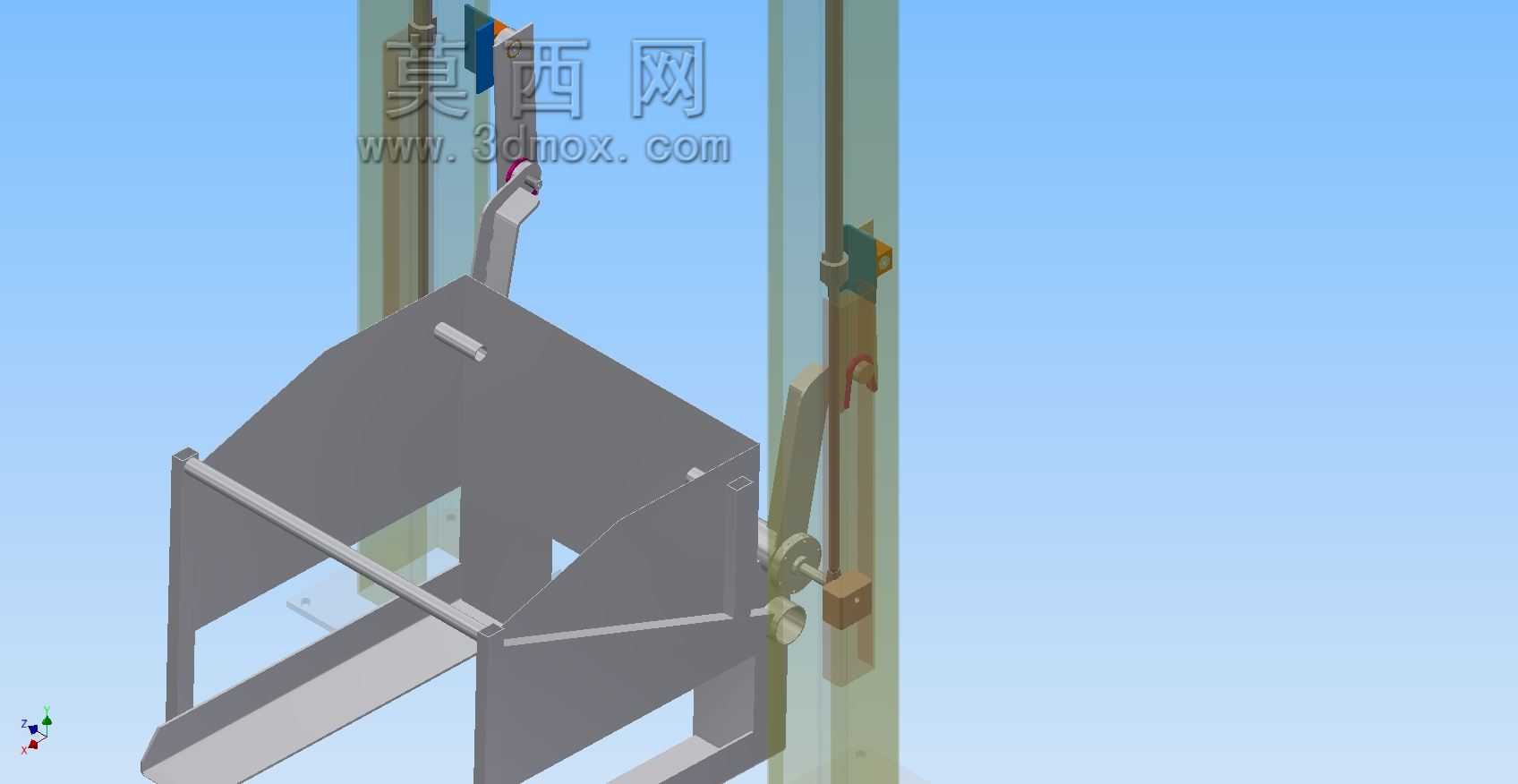

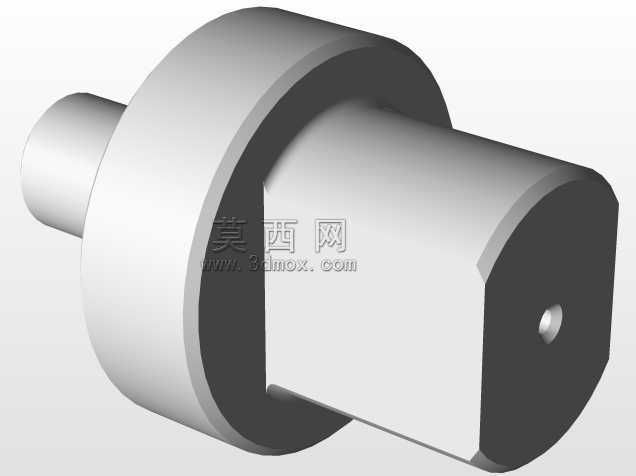

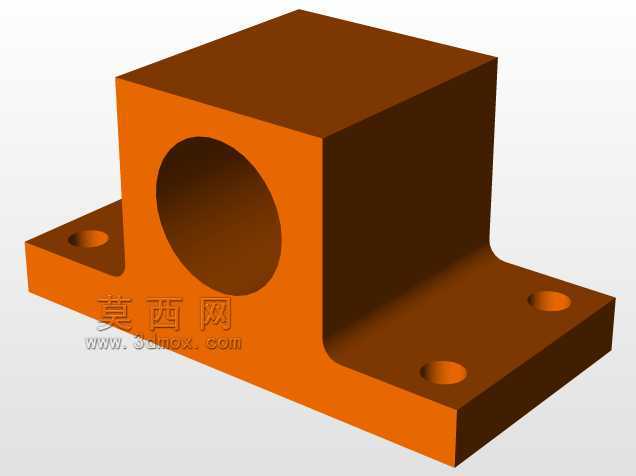

　　框架的尺寸刚好适配标准1吨钢制油桶的外形轮廓，框架上设置了可调节的桶体锁紧机构，作业时可以根据桶径的微小误差调整锁紧压块的位置，保证桶体在升降、翻转全程不会出现相对滑移。驱动部分采用直线驱动元件配合连杆翻转机构，当滑座沿着立柱上升到预设卸料高度后，翻转驱动杆伸出，通过四连杆机构带动承载框架绕铰接轴转动，最大翻转角度可以达到135度，能够保证桶内的粘稠类物料、颗粒状物料都可以完全倾倒干净，不会在桶底残留余料。设计过程中特意做了受力点的优化，把翻转铰接点的位置设置在桶体重心偏上15mm的位置，这样翻转过程中驱动元件的受力可以降低30%左右，同时在翻转极限位置设置了硬限位挡块，避免翻转过位导致桶体脱落。

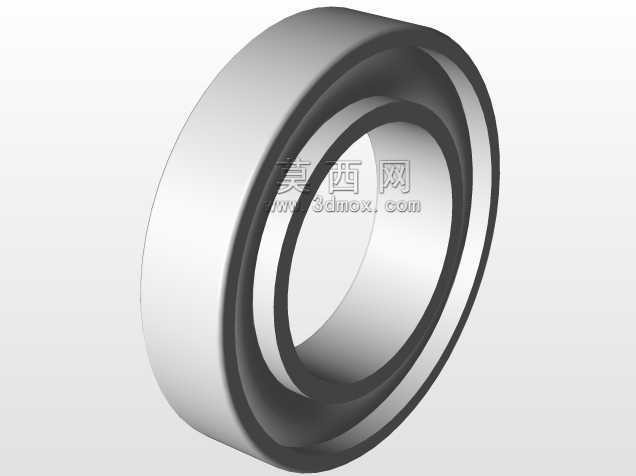

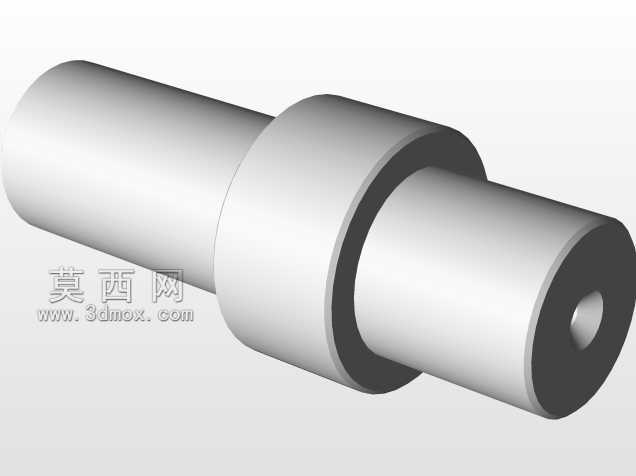

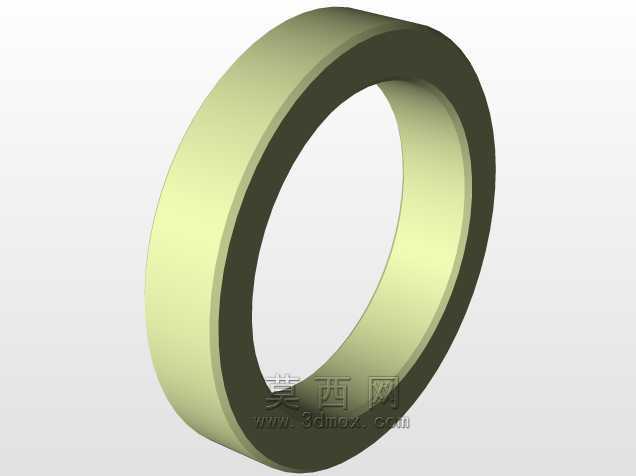

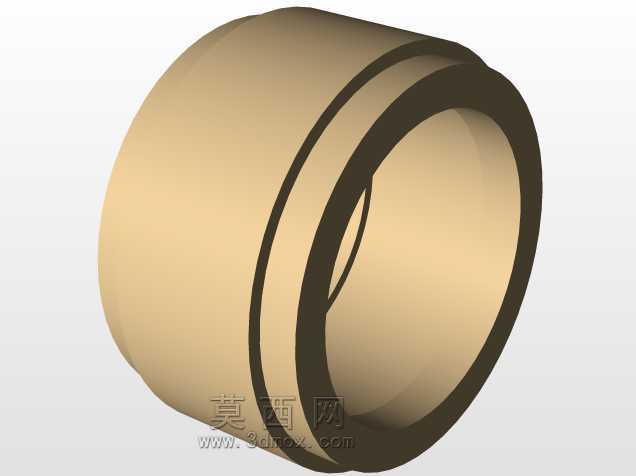

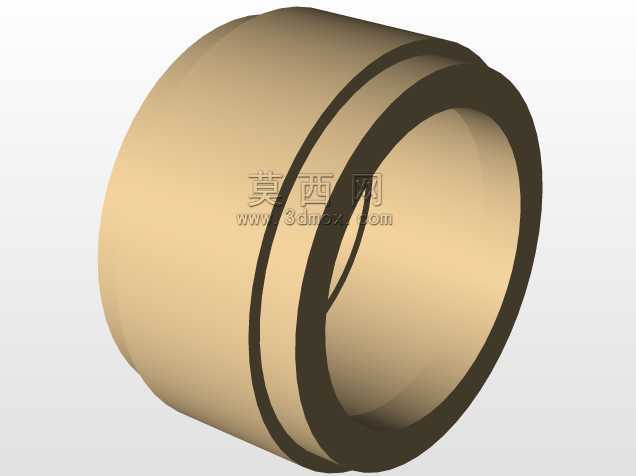

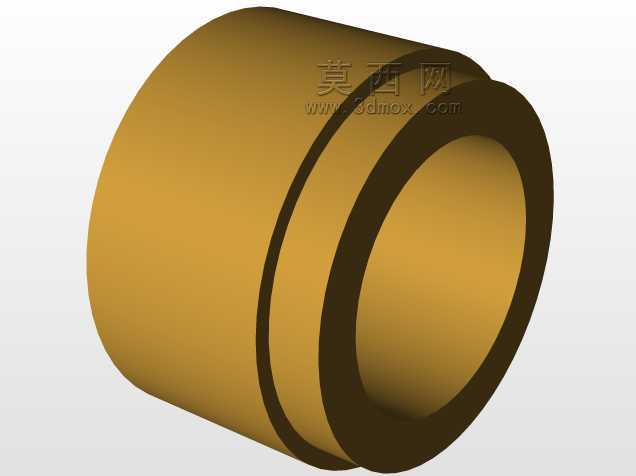

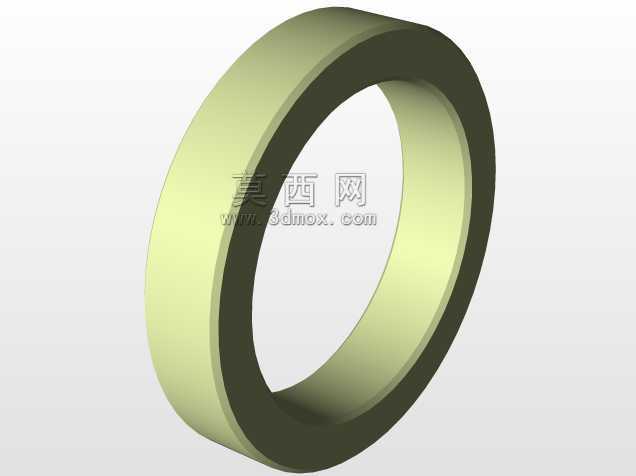

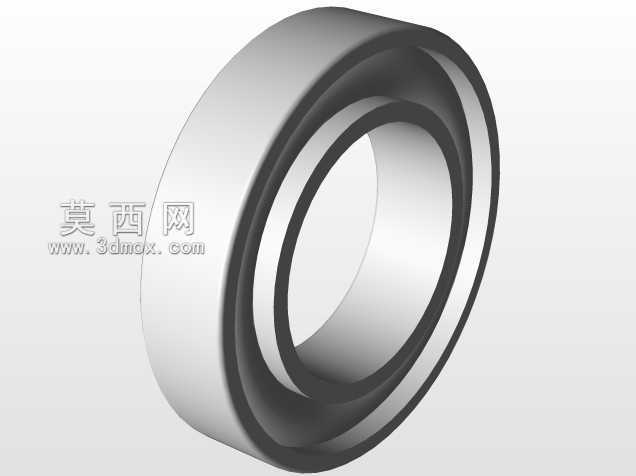

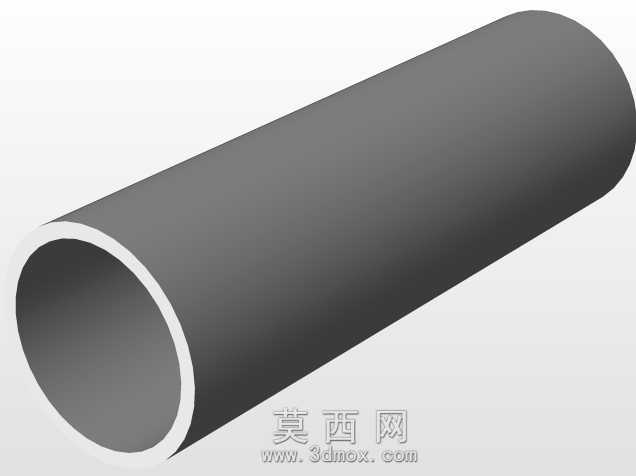

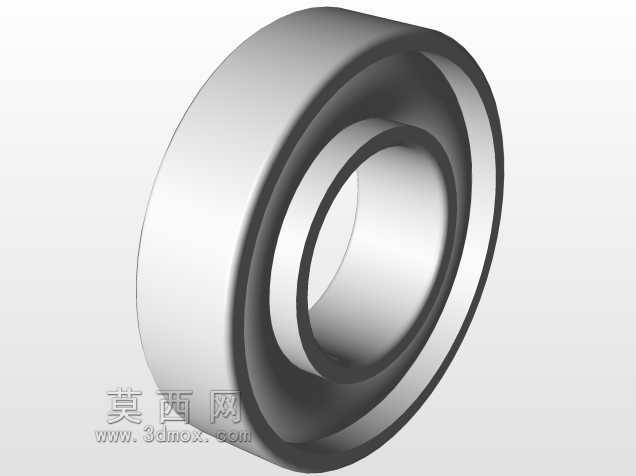

　　导向立柱的有效升降行程根据常规卸料口的高度设置为1.2米，完全适配常见的反应釜进料口、储料仓进料口的高度差，整套装置的安装横向占地宽度控制在1.1米，纵向深度0.8米，不会占用过多的车间通道空间，适合在空间紧凑的生产车间内布置。结构上所有的铰接转动位置都配置了自润滑铜套，日常维护只需要定期清理导向面上的积尘即可，不需要频繁加注润滑脂，适合多粉尘的生产车间使用。锁紧机构采用快拆式压杆设计，桶体吊装到框架上之后，操作人员只需要扳动两个压杆就可以完成桶体的固定，不需要额外拧动螺栓，单桶的上下料作业时间可以控制在1分钟以内，作业效率比传统的人工配合叉车卸料提升两倍以上。在安全设计层面，升降驱动回路配置了自锁装置，当驱动系统出现压力泄漏时，

　　滑座不会出现下坠风险，翻转机构也设置了机械锁止结构，当装置停在任意升降位置时，翻转框架不会因为桶体的重量出现自行转动的情况。整套结构的受力件都经过了载荷校核，按照1.25倍的额定载荷做安全系数预留，即使桶内物料因为长期存放出现板结、重心偏移的情况，结构也不会出现塑性变形。实际使用过程中，这套装置除了适配标准1吨钢制油桶，更换框架上的适配垫块之后，也可以用来翻转同吨位的塑料储桶、小型料斗，适配性比较灵活，不需要对主体结构做大规模改动。导向立柱的表面做了防锈喷塑处理，在有轻微腐蚀性的化工车间环境下也能保证较长的使用寿命，所有的外露紧固件都采用不锈钢材质，避免长期使用出现锈蚀卡死的问题。
