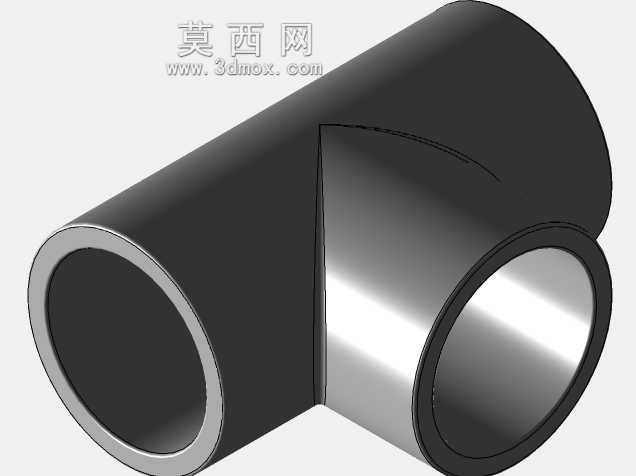

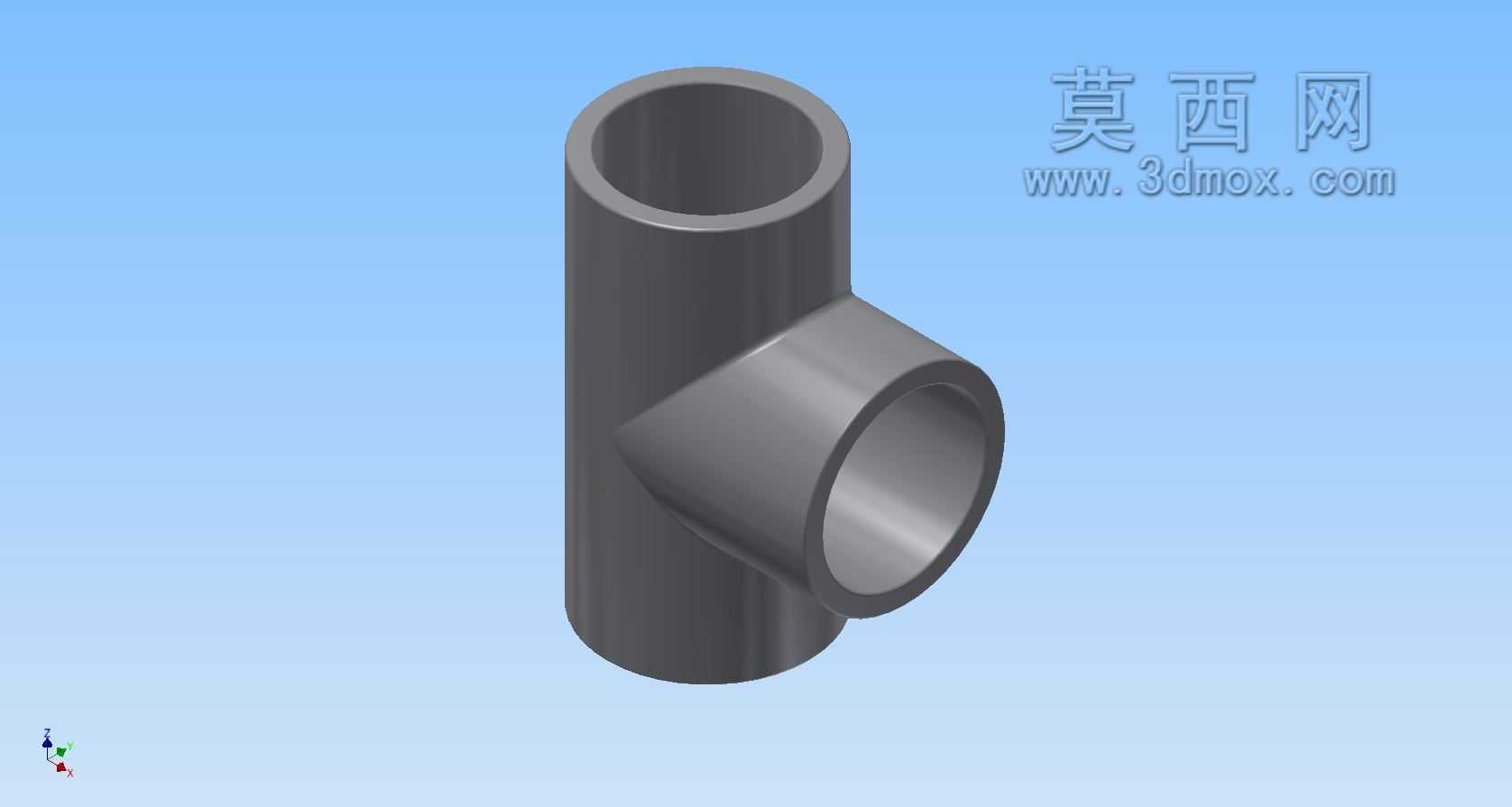

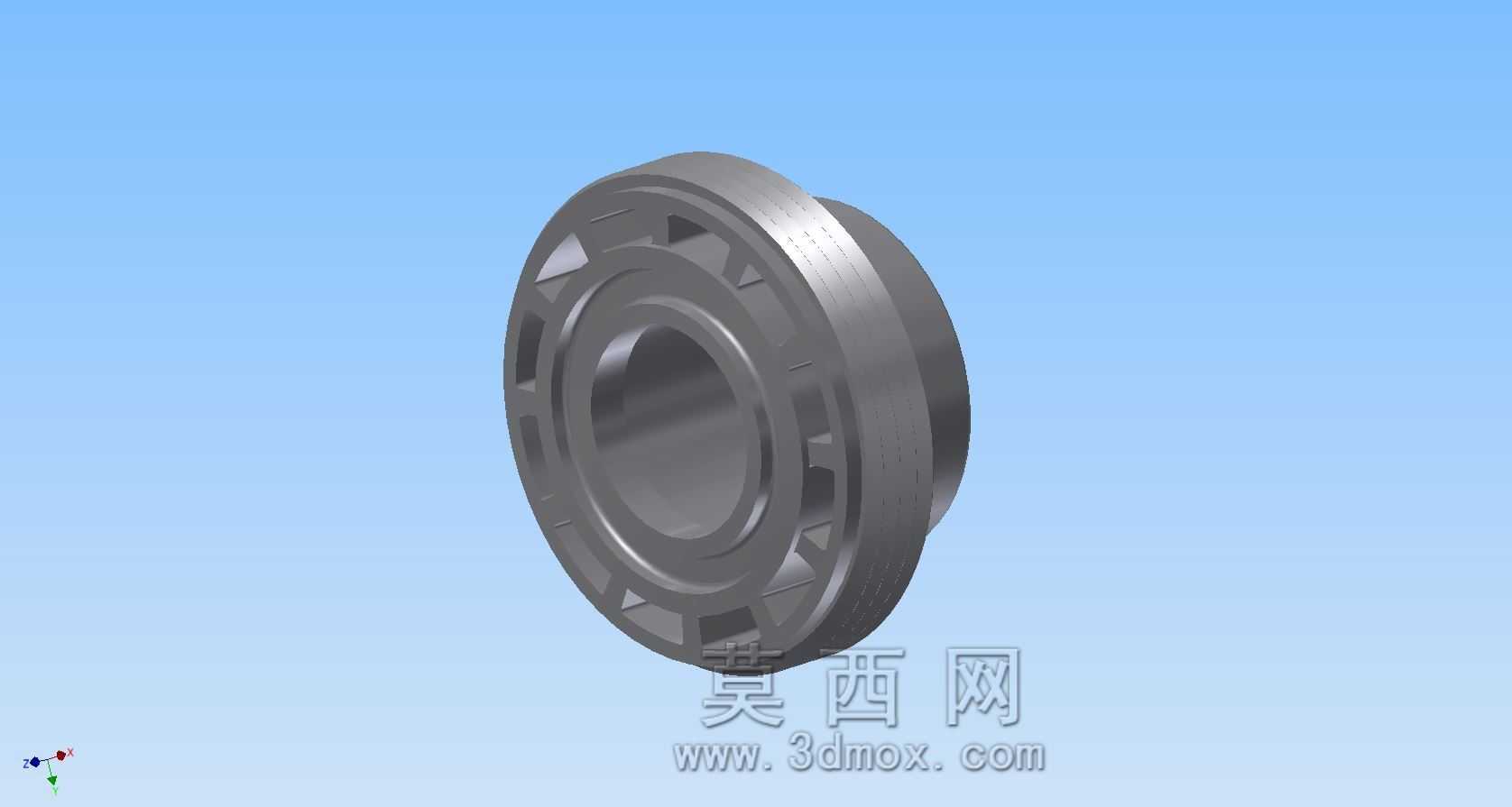

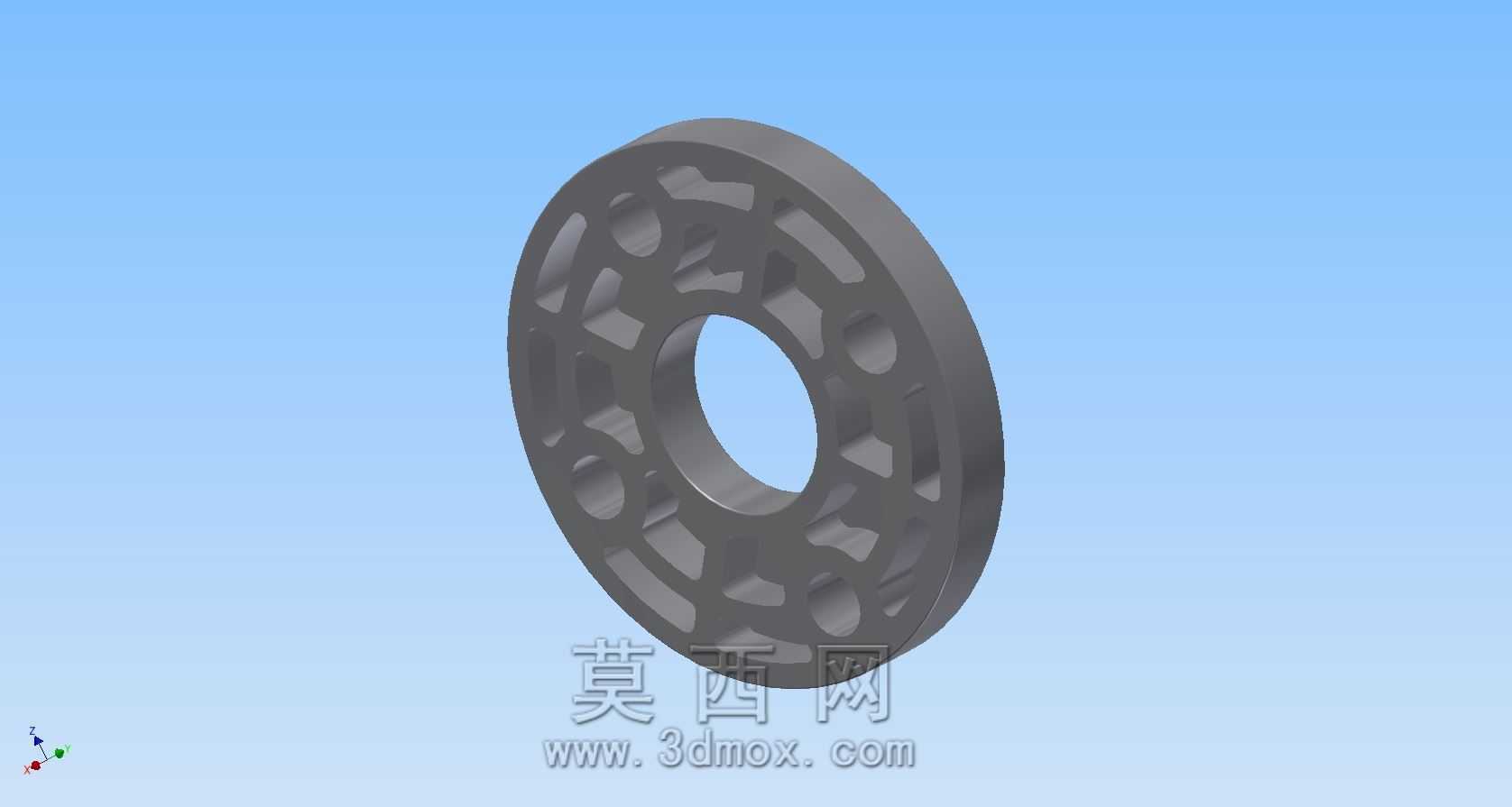

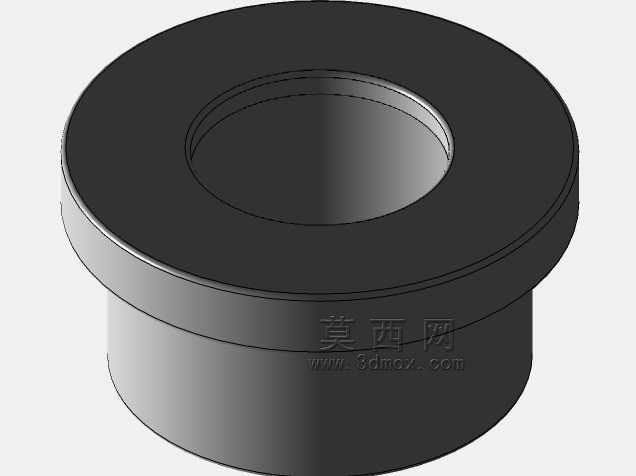

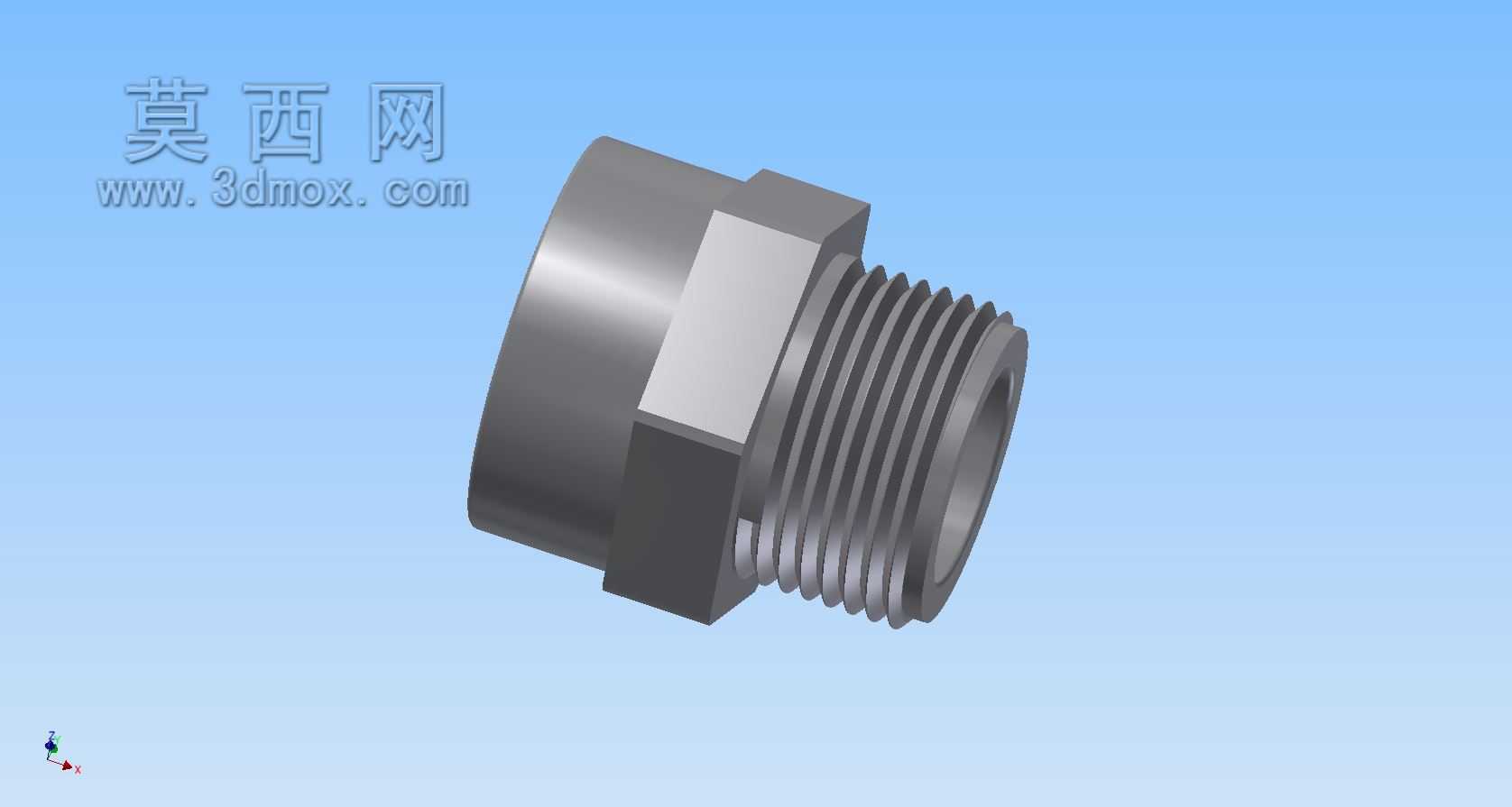

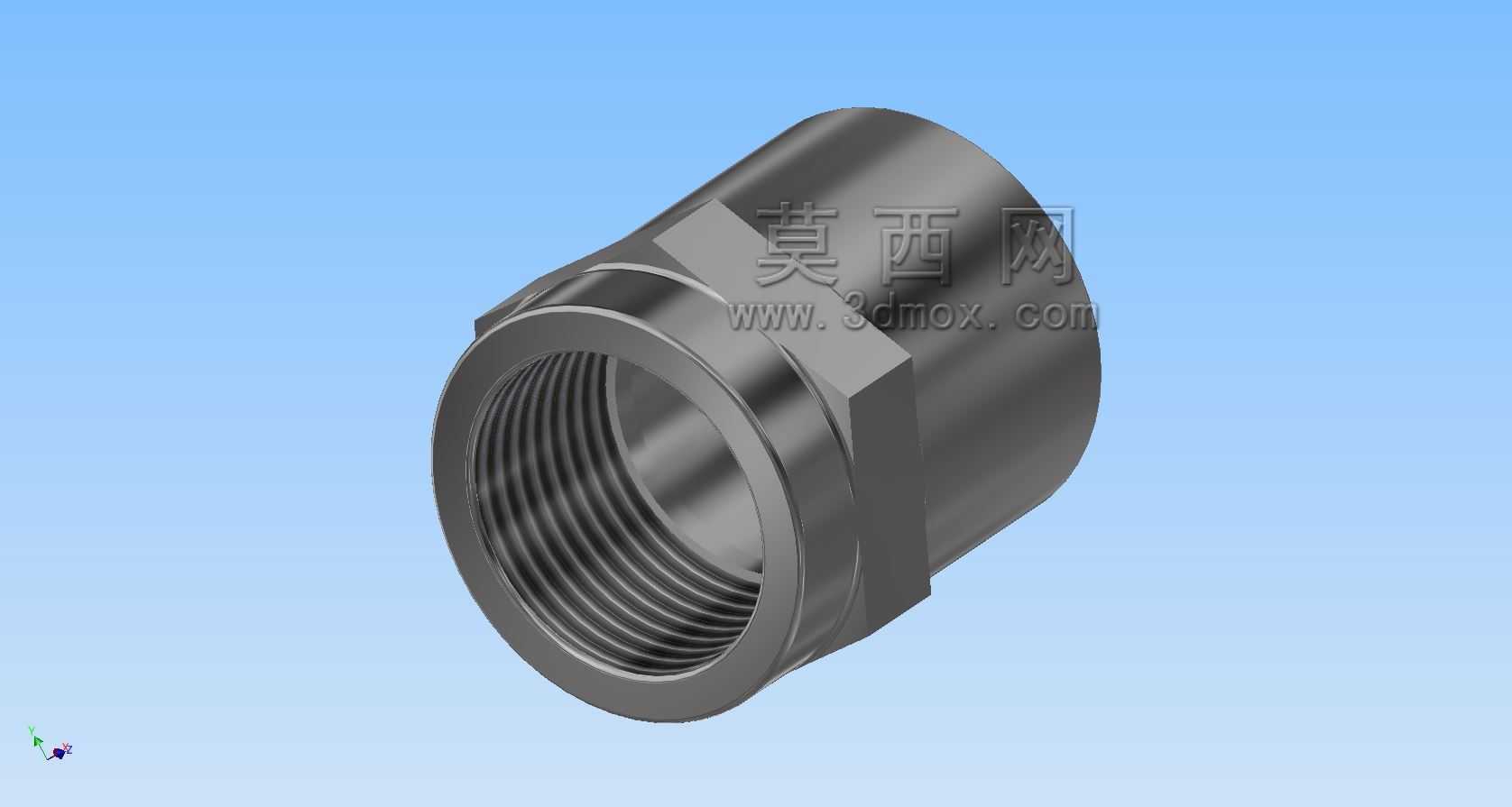

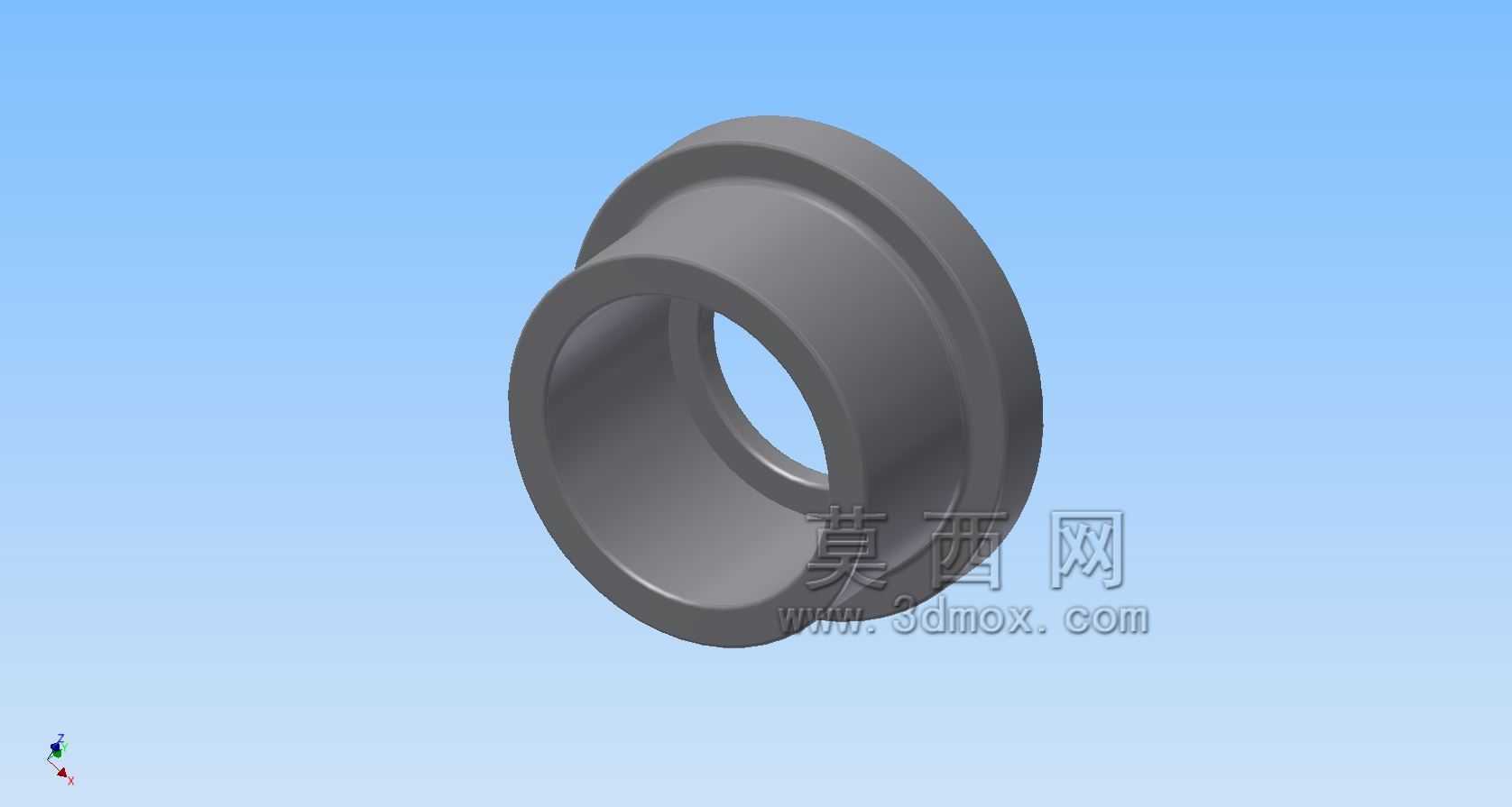

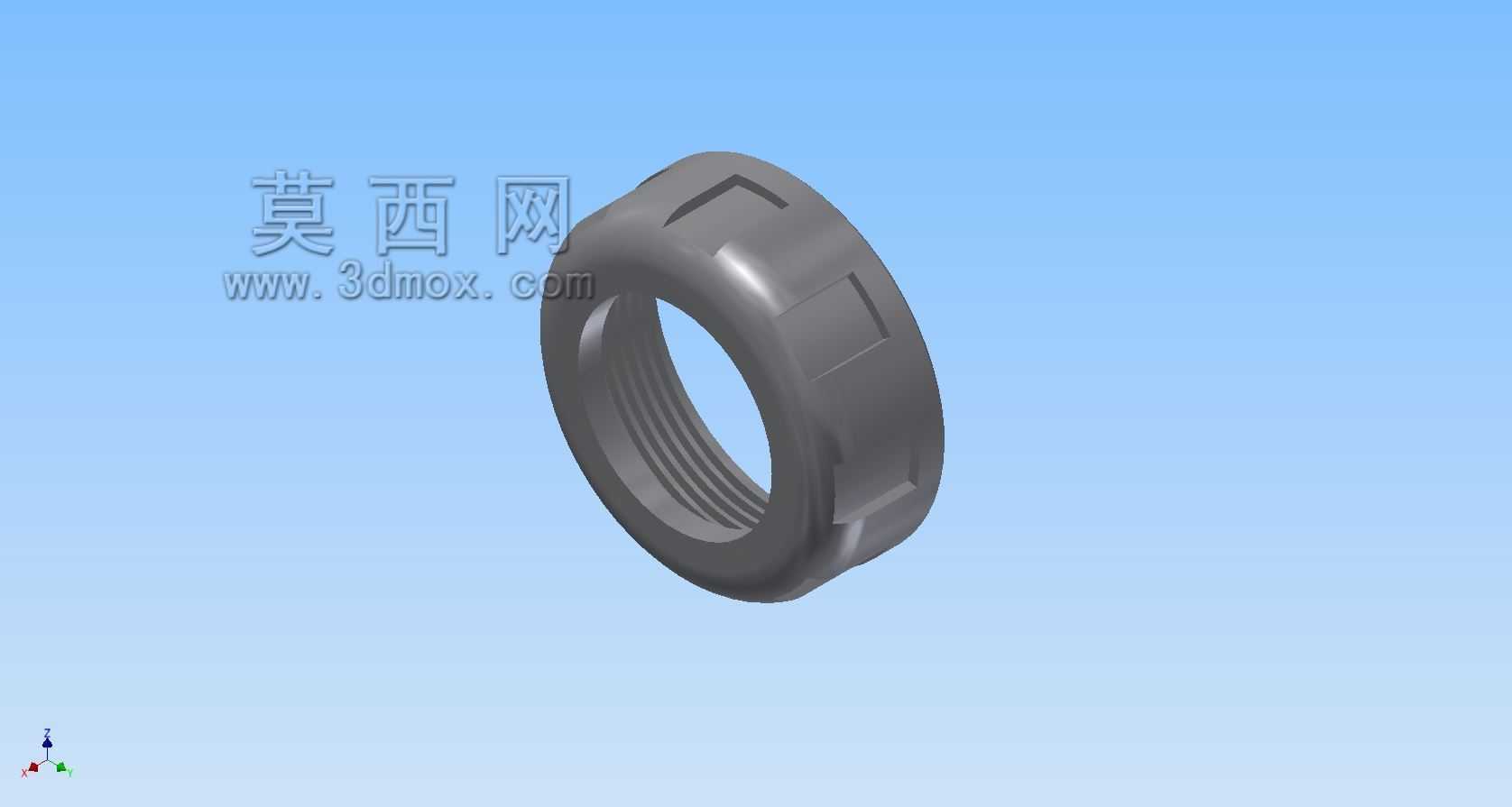

一英寸异径三通PVC管路接头结构

　　日常做民用给排水、小型化工流体输送、实验室气路布设的项目里，这类一英寸规格的异径PVC三通是出镜率极高的管路连接件，很多刚入行的建模新手容易把这类管件做的过于理想化，忽略实际安装和流体工况的细节，最后出的模型拿去做装配干涉检查或者流场仿真的时候很容易出问题。先从实际应用场景说，这类异径三通主要用在主路通径一英寸、支路需要变径分流的管路节点，比如家装里的冷水主管分流出支管路接净水器、阳台水龙头，小型工业循环水系统里主回路分流出支路接压力表、排气阀，还有实验室的纯水输送管路、通风柜的排风支管节点，都能用到这个规格的接头，相比金属三通，PVC材质的重量轻、耐普通酸碱腐蚀、内壁光滑流阻小，安装的时候不用焊接，涂专用PVC胶之后承插就能固定，施工效率比金属管件高很多，成本也只有不锈钢三通的几分之一。做这个模型的时候首先要卡准承插尺寸的边界，主路两个直通端的承口内径要严格匹配一英寸PVC硬管的外径，也就是公称通径DN25对应的管材外径32mm，承口的插入深度不能做浅，实际产品里这个深度一般是22mm到25mm，要保证涂胶之后管材插入有足够的粘结面积，不会在带压工况下脱开漏水；侧出的异径承口要匹配对应支管的管径，承口内部要做1度左右的脱模斜度，这是注塑生产的时候必须考虑的工艺性，很多新手建模会把承口内壁做成直筒，实际开模的时候根本脱不了模，做出来的产品会拉伤内壁。然后是主体的壁厚设计，PVC管件的壁厚不能均匀做薄，三通的相贯线位置是应力集中区，不管是注塑冷却的内应力，

　　还是管路带压工作时候的环向应力，这个位置都是最容易开裂的地方，所以建模的时候要在相贯线区域做局部加厚，内壁做圆弧过渡，不能做成直角相贯，直角过渡的话不仅应力集中系数高，流体经过的时候还会产生明显的紊流，增加管路的流阻，运行的时候这个位置还容易因为紊流产生振动噪音。外形上三个承口的外端都要做一圈凸起的加强筋，一方面是增加承口的径向强度，拧紧或者插接的时候不容易把承口撑裂，另一方面安装的时候可以作为管材插入到位的定位挡边，工人施工的时候把管材插到抵到这个挡边，就知道插入深度够了，不用反复测量。另外要注意，PVC管件的注塑浇口一般会设在主路其中一个直通端的端面，建模的时候不用特意做浇口痕迹，但要保证整个主体的壁厚尽量均匀，避免壁厚差太大导致注塑的时候出现缩痕、气泡，实际生产里这类管件的主体壁厚一般在3.2mm到3.8mm之间，承口位置因为要做粘结密封，壁厚会稍厚一点，但也不会超过5mm，不然冷却时间太长生产效率低，还容易出现内壁凹陷。从安装边界来说，这个三通的三个接口的轴线要保证垂直，主路两个直通端的同轴度公差要控制在0.5mm以内，侧出的支路轴线和主路轴线的垂直度公差不能超过1度，不然安装的时候管材会别劲，长期受力的话粘结位置容易开裂。另外三个承口的端面要做倒角，外端做30度的外倒角，方便管材插入的时候不会刮掉涂好的PVC胶，承口内部的入口处做15度的内倒角，避免管材插入的时候把胶都刮到承口外面，保证粘结面的胶层均匀。

　　很多人做这类管件模型的时候会忽略流道的顺滑性，相贯位置的内流道要做R5以上的圆角过渡，让流体从主路分流到支路的时候尽量平缓，减少局部阻力损失，尤其是用在有压力的流体管路里，这个过渡圆角的大小直接影响局部阻力系数，做的太小的话，支路的流量会比理论计算值小很多。还有材质对应的细节，PVC材质的刚性不如金属，所以三个承口的外壁都要做细微的环状加强筋，不用做的太突出，大概0.5mm高、2mm宽的环状凸起，间隔8mm左右布置一道，既能增加承口的抗变形能力，又不会影响整体的外观。实际选型的时候，这类一英寸异径PVC三通的承压等级一般是1.0MPa，也就是10公斤压力，足够应付日常的民用供水、低压循环水的工况，要是用在化工管路输送腐蚀性介质，还要根据介质的浓度、温度调整壁厚，但外形尺寸和安装接口是统一的，符合给排水管件的行业尺寸标准，不管哪个厂家生产的同规格产品，安装尺寸都是通用的，互换性很强。建模的时候还要注意，整个零件的拔模方向要统一，主路两个承口的拔模方向沿主路轴线，侧路承口的拔模方向沿支路轴线，相贯位置的曲面要做顺滑拼接，不能出现碎面、尖角，不然导出工程图或者拿去做数控加工、开模的时候会出现数据错误。另外不要在管件表面做多余的装饰特征，实际工业用的PVC三通表面只有规格标识的注塑凹槽，没有多余的纹路，保持外壁光滑就可以，一方面是注塑生产容易脱模，另一方面安装的时候也方便擦拭、保温施工。从管路装配的角度来说，这个三通的整体长度要控制在标准范围内，

　　主路两个端面之间的距离大概是102mm，支路端面到主路轴线的距离大概是58mm，这个尺寸是行业通用的，要是做长了或者做短了，现场配管的时候就会和相邻的管件、阀门出现尺寸干涉，比如旁边要装一个球阀，三通太长的话，球阀的手柄转动空间就不够，会影响阀门操作。还有承口和主体连接的位置要做圆角过渡，不能做成直角台阶，直角位置不仅容易应力集中，安装的时候还容易割伤施工人员的手，搬运的时候也容易因为磕碰掉块。很多新手建模的时候会把整个三通做成等径的，忽略异径的尺寸差，这个模型的侧支路承口是小尺寸的，对应的流道也要平滑变径，不能突然收窄，突然变径的话流阻会骤增，还容易在变径位置堆积杂质，用在污水或者有杂质的流体管路里很容易堵塞。总的来说，这类看似简单的管路三通，其实要考虑的工艺、安装、工况细节很多，不是随便画两个垂直的圆柱拼起来就行，每一个尺寸、每一处圆角、每一个斜度都对应实际生产和使用的需求，做三维建模的时候不能只看外形像，要结合实际的工程应用场景去核对每一个结构的合理性，这样建出来的模型才能真正用到后续的装配仿真、工程出图、生产加工环节里，而不是只能做个外观展示用的样子货。
