起重设备用多级传动齿轮箱结构设计

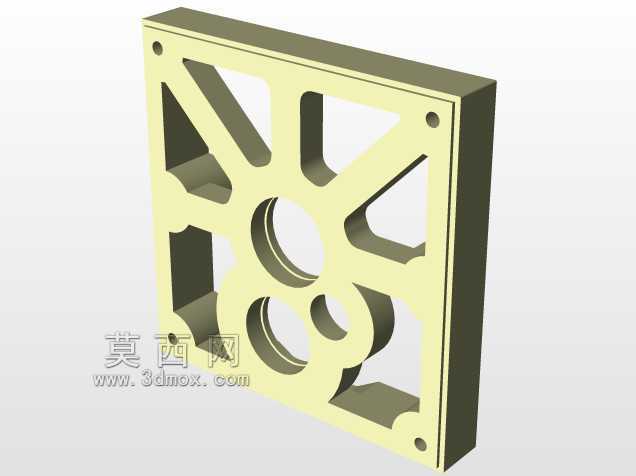

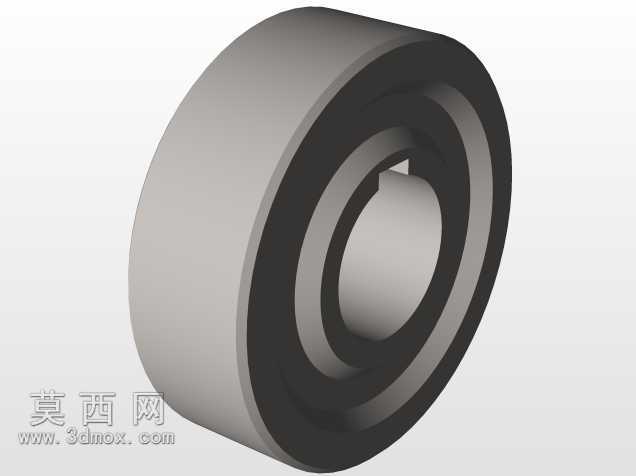

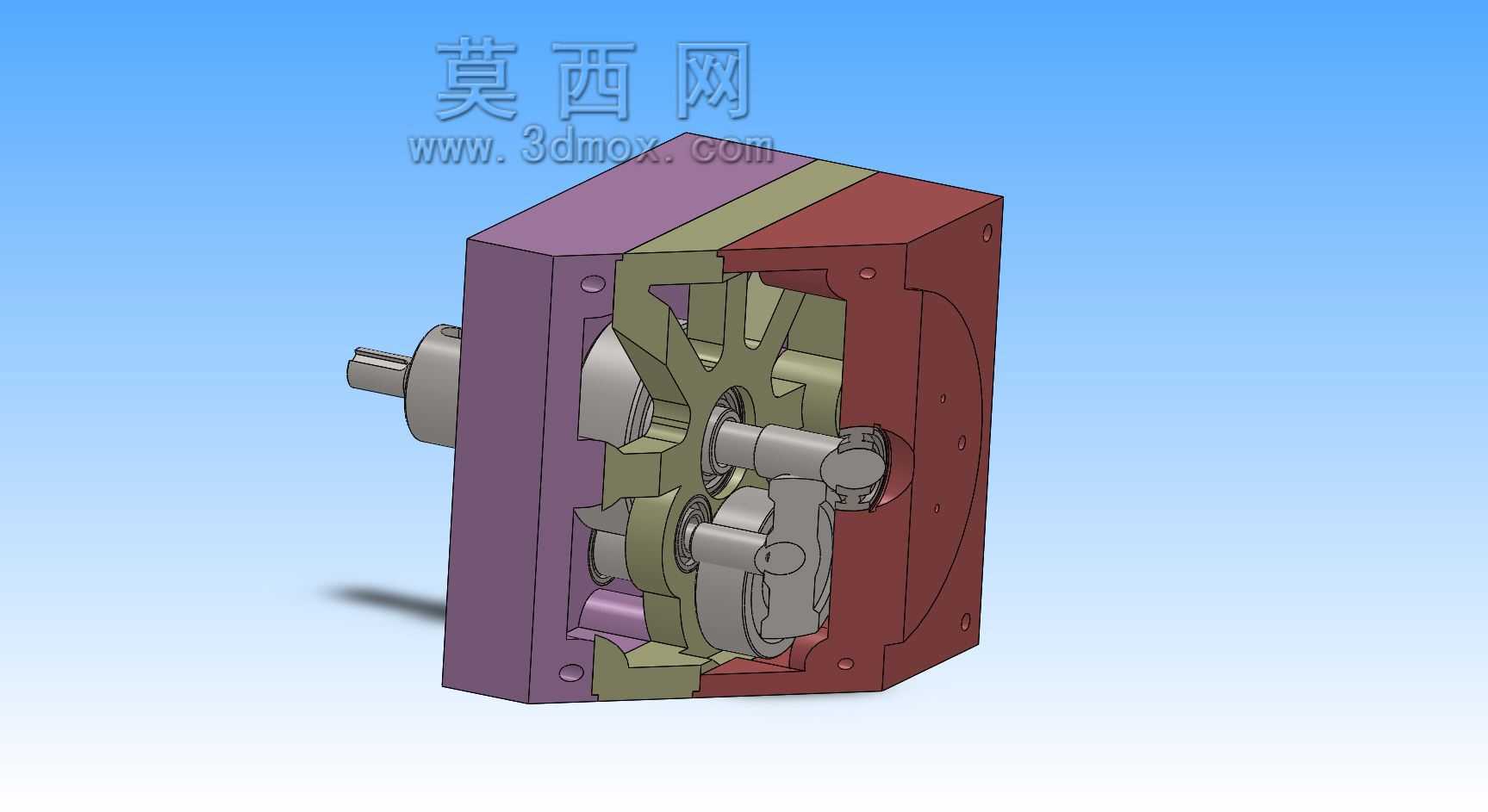

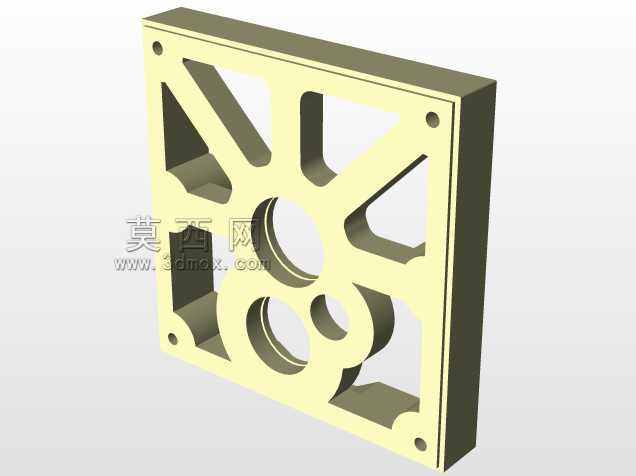

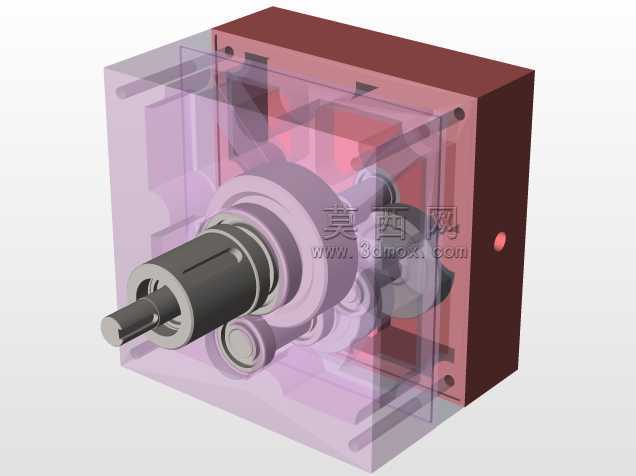

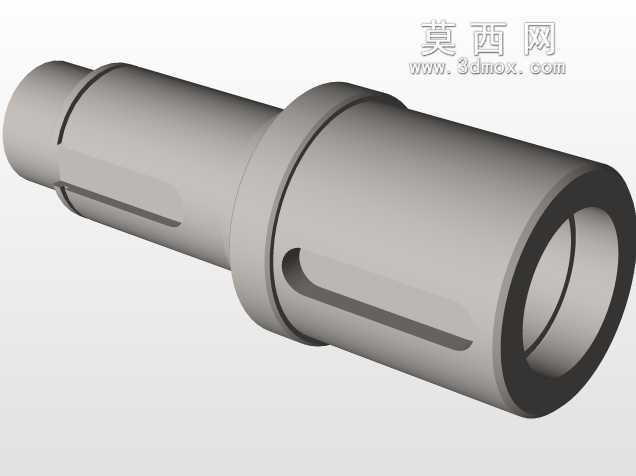

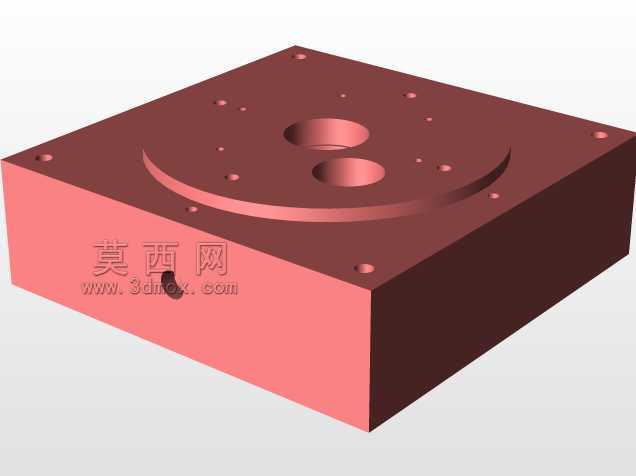

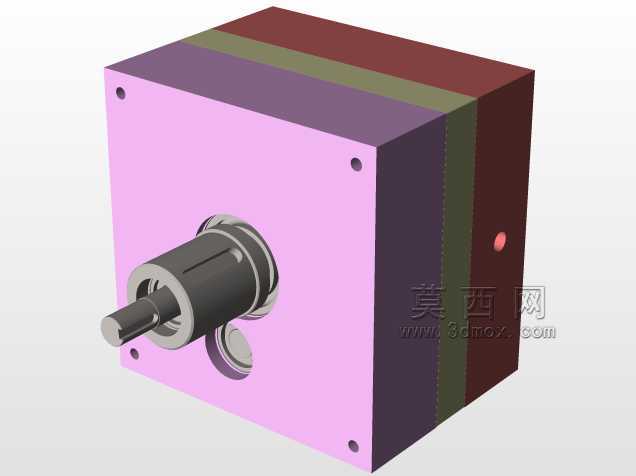

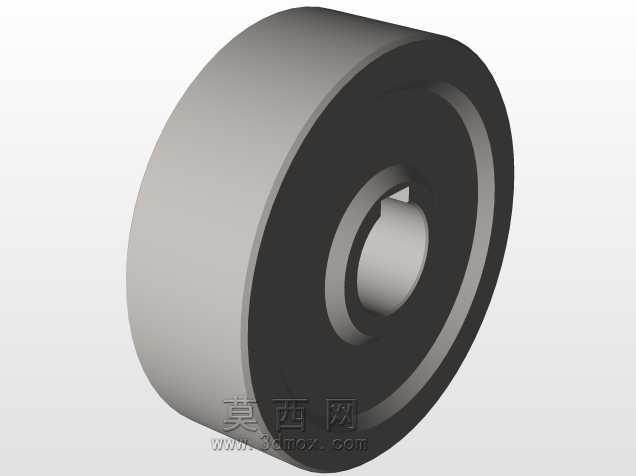

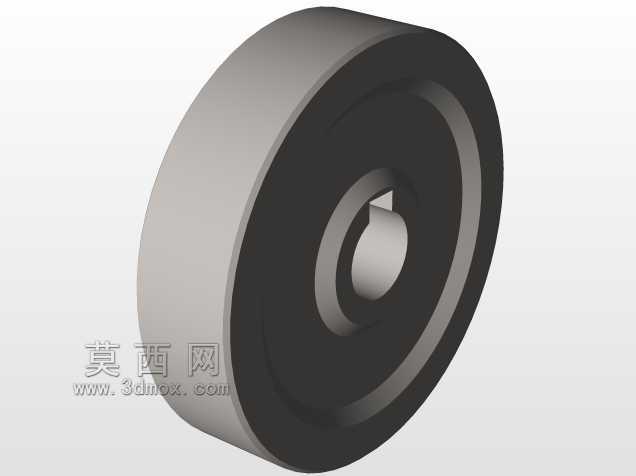

　　在起重作业的动力传递链路中，齿轮箱是衔接驱动端与执行端的核心传动部件，直接决定起升、变幅、回转等机构的运行稳定性与负载承载能力。这款齿轮箱针对中小吨位起重设备的作业工况设计，适配车间桥式起重机、门式起重机的起升机构以及小型工程起重机的回转机构传动需求，能够在频繁启停、短时过载、正反转切换的作业场景下保持稳定的动力输出，将原动机的高转速低扭矩输出转换为作业端需要的低转速大扭矩动力，匹配起重作业对低速重载的动力特性要求。从结构设计逻辑来看，这款齿轮箱采用剖分式箱体结构，上下箱体通过定位销与连接螺栓实现精准合箱，既能够保证内部齿轮轴系的安装定位精度，也方便后期运维过程中对内部传动件的检查、更换与润滑维护。箱体的安装法兰面设置了均匀分布的连接螺栓孔，可直接与驱动电机端盖、作业机构的安装基座实现刚性连接，安装边界的定位止口采用过渡配合公差设计，能够有效抵消传动过程中产生的径向窜动与振动冲击，避免轴系偏载引发的齿轮偏磨、轴承损坏等问题。内部传动链采用多级圆柱齿轮啮合传动布局，各级齿轮的模数、齿宽根据传动比分配与负载扭矩进行匹配设计，高速级齿轮采用较小模数兼顾传动平稳性，低速级齿轮采用较大模数提升齿根弯曲强度，能够承受起重作业中突然加载、制动带来的冲击载荷。每根齿轮轴的支撑位置都配置了适配径向与轴向复合载荷的滚动轴承，轴承安装位的轴肩与箱体轴承孔挡肩严格按照轴承安装尺寸标准设计，保证轴承的轴向定位可靠，

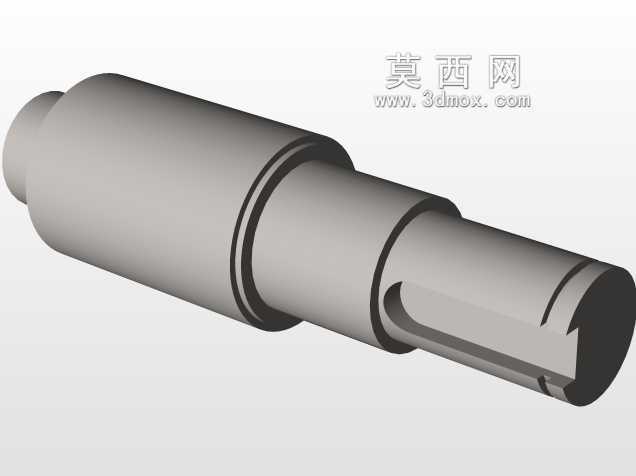

　　同时在箱体对应轴承的位置设置了润滑通道，可通过箱体预留的注油孔加注润滑脂，实现轴承与齿轮啮合面的持续润滑，降低传动过程中的摩擦损耗与温升。输入轴与输出轴的轴伸端都设计了密封结构安装位，可配置骨架油封实现箱体内部与外部环境的密封隔离，避免车间粉尘、户外作业的雨水杂质进入箱体内部污染润滑油，同时防止箱体内的润滑油渗漏影响周边部件运行。箱体的外形轮廓做了圆角过渡处理，既能够消除铸造应力集中的风险，也避免安装过程中尖锐棱角带来的操作安全隐患，箱体上预留的吊环安装孔可方便装配与检修过程中的整体吊装转运。从实际应用的角度出发，这款齿轮箱的传动比设置匹配常规起重驱动电机的四级转速参数，不需要额外增加变速环节即可直接满足起重机构的运行速度要求，

　　各级齿轮的啮合侧隙按照重载传动的公差范围选取，既能够补偿温度变化带来的热膨胀变形，也能够在正反转切换时减少回程冲击，避免起吊过程中出现吊重晃动的问题。在设计过程中，对箱体的壁厚、加强筋布局做了针对性优化，在轴承安装位、合箱面位置设置了局部加强结构，在保证整体结构刚度满足最大负载下形变量要求的前提下，尽可能控制箱体的整体重量，降低起重机构的自重负载。轴系的轴向尺寸链经过反复校核，保证齿轮啮合的接触斑点符合重载齿轮的传动要求，避免出现齿面接触偏载引发的点蚀、断齿等失效问题。箱体底部设置了油位观察与放油结构，可实时掌握箱体内润滑油的液位情况，定期更换润滑油时不需要拆解箱体即可完成废油排放，降低日常维护的操作难度。

　　对于三维建模与结构设计从业者而言，这款齿轮箱的建模过程完整覆盖了剖分式箱体的分型面设计、轴系零件的装配约束、齿轮啮合的干涉检查、安装接口的尺寸匹配等典型机械结构设计要点，能够直观体现重载传动部件的设计思路：即在满足负载承载能力的前提下，兼顾加工工艺性、装配便利性与后期维护的可操作性，所有结构细节都围绕起重作业的实际工况需求展开，没有冗余的装饰性结构，每一处尺寸设计都对应实际的功能需求，比如合箱面的螺栓间距根据密封压力要求设置，保证合箱后结合面的密封压力均匀，避免润滑油渗漏；轴伸端的轴肩高度根据密封件的安装要求设计，既能够对密封件形成轴向定位，也不会在装配过程中刮伤密封件的唇口；齿轮的变位系数根据传动比与中心距做了匹配调整，在保证传动比准确的前提下优化齿轮的啮合特性，提升齿面接触强度与抗胶合能力。在安装适配性方面，这款齿轮箱的中心高、安装孔位尺寸都符合通用起重设备的安装尺寸规范，可直接替换同规格的现有齿轮箱产品，不需要对原有设备的安装基座做额外改造，降低设备升级与备件更换的适配成本。
